Re: AT AT par le NAIN
DV a écrit:Bien , tu aurais pu faire plus simple en montant tes orteils sur un axe avec un petit ressort derrière pour les incurver vers le bas quand le pied est relevé.
( ce qui éliminerait définitivement les problèmes de maintenance ultérieurs )
Mais bon ce n'est qu'un détail, je demeure bluffé par le système de motorisation des jambes...
Ce système a déjà été utiliser sur l'AT TE, j'ai voulu faire autrement, pourquoi faire simple quand ont peut faire compliqué?.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
Voici une petite pièce qui sera réalisée en bois ( MDF ). Tout d'abord on réalise un cylindre qui comme vous le voyez sera parfait en le réalisant de cette manière.
![AT AT par le NAIN - Page 3 P1030413](https://i.servimg.com/u/f58/17/84/40/04/p1030413.jpg)
![AT AT par le NAIN - Page 3 P1030411](https://i.servimg.com/u/f58/17/84/40/04/p1030411.jpg)
Ensuite avec la perceuse et un bon angle on réalise un cône. La ponceuse tourne dans un sens et la perceuse dans l'autre, travail rapide et parfait.
![AT AT par le NAIN - Page 3 P1030415](https://i.servimg.com/u/f58/17/84/40/04/p1030415.jpg)

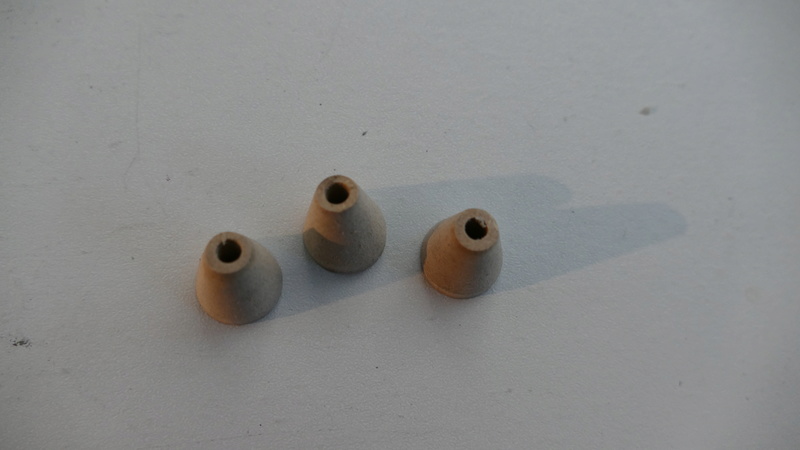

Le résultat
![AT AT par le NAIN - Page 3 P1030410](https://i.servimg.com/u/f58/17/84/40/04/p1030410.jpg)

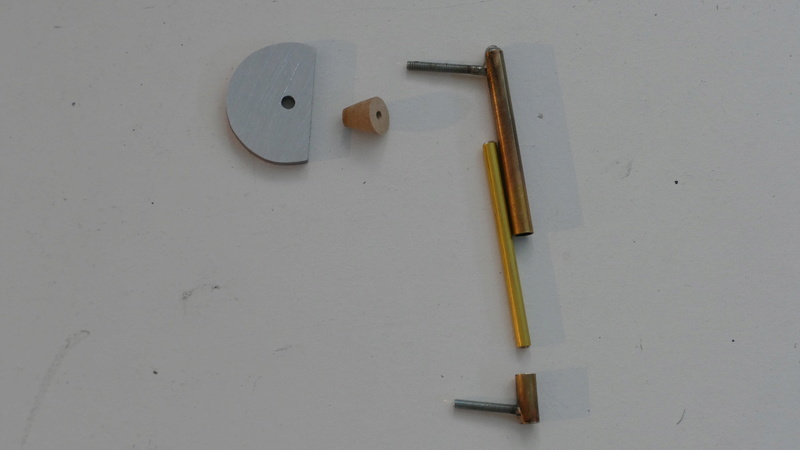

Les autres pièces qui accompagne le cône, cette fois du laiton, tube et rond plein avec deux vis soudées.
![AT AT par le NAIN - Page 3 P1030414](https://i.servimg.com/u/f58/17/84/40/04/p1030414.jpg)
Montage sur le pied et la cheville, Vous savez tout..............
![AT AT par le NAIN - Page 3 P1030423](https://i.servimg.com/u/f58/17/84/40/04/p1030423.jpg)
![AT AT par le NAIN - Page 3 P1030419](https://i.servimg.com/u/f58/17/84/40/04/p1030419.jpg)
![AT AT par le NAIN - Page 3 P1030413](https://i.servimg.com/u/f58/17/84/40/04/p1030413.jpg)
![AT AT par le NAIN - Page 3 P1030411](https://i.servimg.com/u/f58/17/84/40/04/p1030411.jpg)
Ensuite avec la perceuse et un bon angle on réalise un cône. La ponceuse tourne dans un sens et la perceuse dans l'autre, travail rapide et parfait.
![AT AT par le NAIN - Page 3 P1030415](https://i.servimg.com/u/f58/17/84/40/04/p1030415.jpg)
Le résultat
![AT AT par le NAIN - Page 3 P1030410](https://i.servimg.com/u/f58/17/84/40/04/p1030410.jpg)
Les autres pièces qui accompagne le cône, cette fois du laiton, tube et rond plein avec deux vis soudées.
![AT AT par le NAIN - Page 3 P1030414](https://i.servimg.com/u/f58/17/84/40/04/p1030414.jpg)
Montage sur le pied et la cheville, Vous savez tout..............
![AT AT par le NAIN - Page 3 P1030423](https://i.servimg.com/u/f58/17/84/40/04/p1030423.jpg)
![AT AT par le NAIN - Page 3 P1030419](https://i.servimg.com/u/f58/17/84/40/04/p1030419.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
pili-- Membre Actif
- Nombre de messages : 1588
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT AT par le NAIN
Bon je suis un peu fainéant, je fais pas beaucoup de photos, les détails sont si fins que je zappe.
Ceci est le cou, l'articulation entre la tête et le corps
Mouvement de haut en bas et de droite à gauche.
![AT AT par le NAIN - Page 3 At_at_17](https://i.servimg.com/u/f58/17/84/40/04/at_at_17.jpg)
![AT AT par le NAIN - Page 3 At_at_18](https://i.servimg.com/u/f58/17/84/40/04/at_at_18.jpg)

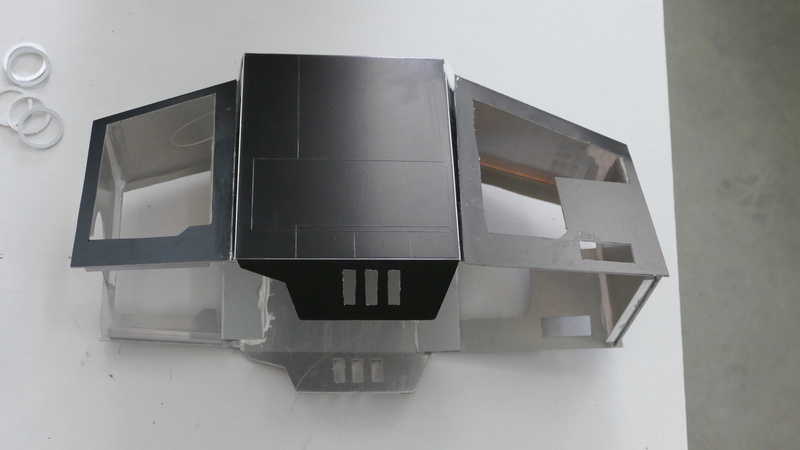

Juste en passant voici le corps une fois assemblé, reste les finitions. Les grands vide servent à alléger l'ensemble, une plaque sera collée pour faire le blindage.
![AT AT par le NAIN - Page 3 At_at_16](https://i.servimg.com/u/f58/17/84/40/04/at_at_16.jpg)
Les canons ils sont montés tous les deux, et munis du servo qui les fera bouger alternativement.
![AT AT par le NAIN - Page 3 At_at_15](https://i.servimg.com/u/f58/17/84/40/04/at_at_15.jpg)
![AT AT par le NAIN - Page 3 At_at_14](https://i.servimg.com/u/f58/17/84/40/04/at_at_14.jpg)

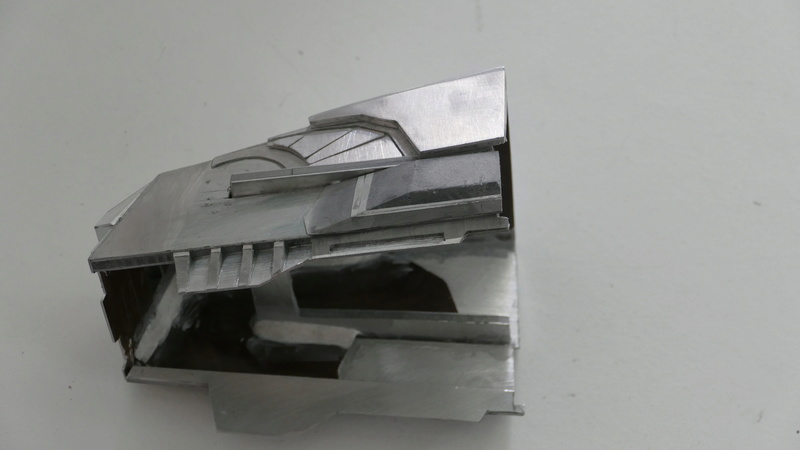

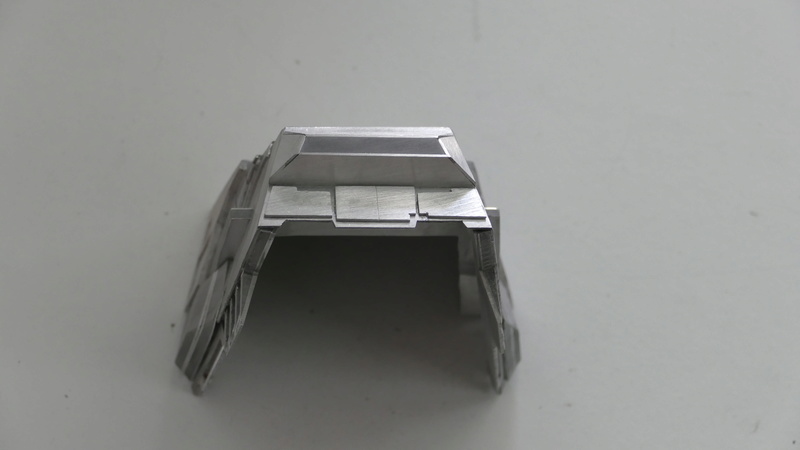

La tête sur laquelle il manque tous les détails
![AT AT par le NAIN - Page 3 At_at_19](https://i.servimg.com/u/f58/17/84/40/04/at_at_19.jpg)
![AT AT par le NAIN - Page 3 At_at_20](https://i.servimg.com/u/f58/17/84/40/04/at_at_20.jpg)
![AT AT par le NAIN - Page 3 At_at_21](https://i.servimg.com/u/f58/17/84/40/04/at_at_21.jpg)

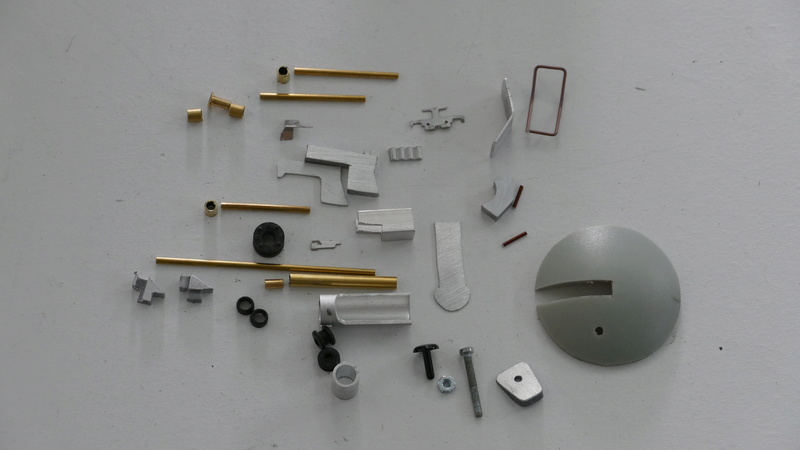

Les mitrailleuses qui sont sur les joues, toutes les pièces nécessaires. Plus la colle bien sur
![AT AT par le NAIN - Page 3 At_at_23](https://i.servimg.com/u/f58/17/84/40/04/at_at_23.jpg)
Montage sur la tête.
![AT AT par le NAIN - Page 3 At_at_22](https://i.servimg.com/u/f58/17/84/40/04/at_at_22.jpg)
Ceci est le cou, l'articulation entre la tête et le corps
![smily5](/users/3015/56/11/84/smiles/smiley05.gif)
Mouvement de haut en bas et de droite à gauche.
![AT AT par le NAIN - Page 3 At_at_17](https://i.servimg.com/u/f58/17/84/40/04/at_at_17.jpg)
![AT AT par le NAIN - Page 3 At_at_18](https://i.servimg.com/u/f58/17/84/40/04/at_at_18.jpg)
Juste en passant voici le corps une fois assemblé, reste les finitions. Les grands vide servent à alléger l'ensemble, une plaque sera collée pour faire le blindage.
![AT AT par le NAIN - Page 3 At_at_16](https://i.servimg.com/u/f58/17/84/40/04/at_at_16.jpg)
Les canons ils sont montés tous les deux, et munis du servo qui les fera bouger alternativement.
![AT AT par le NAIN - Page 3 At_at_15](https://i.servimg.com/u/f58/17/84/40/04/at_at_15.jpg)
![AT AT par le NAIN - Page 3 At_at_14](https://i.servimg.com/u/f58/17/84/40/04/at_at_14.jpg)
La tête sur laquelle il manque tous les détails
![AT AT par le NAIN - Page 3 At_at_19](https://i.servimg.com/u/f58/17/84/40/04/at_at_19.jpg)
![AT AT par le NAIN - Page 3 At_at_20](https://i.servimg.com/u/f58/17/84/40/04/at_at_20.jpg)
![AT AT par le NAIN - Page 3 At_at_21](https://i.servimg.com/u/f58/17/84/40/04/at_at_21.jpg)
Les mitrailleuses qui sont sur les joues, toutes les pièces nécessaires. Plus la colle bien sur
![AT AT par le NAIN - Page 3 At_at_23](https://i.servimg.com/u/f58/17/84/40/04/at_at_23.jpg)
Montage sur la tête.
![AT AT par le NAIN - Page 3 At_at_22](https://i.servimg.com/u/f58/17/84/40/04/at_at_22.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
NAINJAUNE a écrit:Bon je suis un peu fainéant,
C'est ce que je me suis toujours dit en voyant ton travail : ce Nainjaune, quelle feignasse !
Re: AT AT par le NAIN
Bravo
![smily27](/users/3015/56/11/84/smiles/smiley27.gif)
_________________
Toutes mes réalisations sur :
https://www.facebook.com/pages/STAR-WARS-Kits-Dioramas/1422094128037925
![AT AT par le NAIN - Page 3 16708412](https://i.servimg.com/u/f76/17/29/41/90/16708412.jpg)
DJSLY- Modérateur
- Nombre de messages : 1297
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: AT AT par le NAIN
quelle folie!
Magnifique boulot!
Magnifique boulot!
![smily46](/users/3015/56/11/84/smiles/smiley16.gif)
Dark kyp- Membre Actif
- Nombre de messages : 521
Date d'inscription : 07/02/2009
Re: AT AT par le NAIN
La feignasse revient.

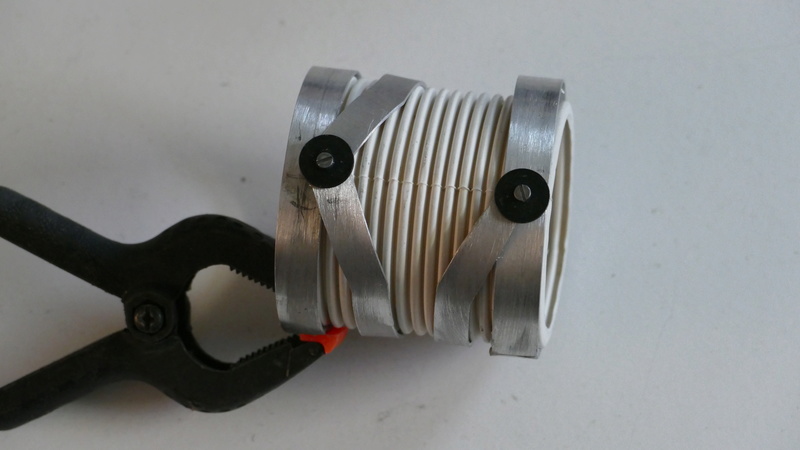

Le cou de l'AT-AT, un siphon plat qui a été chauffé et formé en tube juste au bon diamètre, des bandes d'alu cintrées et le tour est joué.
![AT AT par le NAIN - Page 3 P1030424](https://i.servimg.com/u/f58/17/84/40/04/p1030424.jpg)

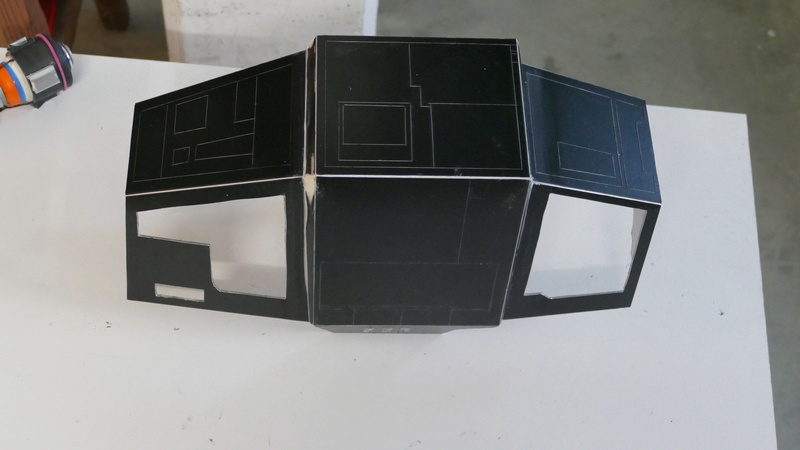

La coque une fois les différentes parties assemblées.
![AT AT par le NAIN - Page 3 P1030812](https://i.servimg.com/u/f58/17/84/40/04/p1030812.jpg)
![AT AT par le NAIN - Page 3 P1030811](https://i.servimg.com/u/f58/17/84/40/04/p1030811.jpg)
Une fois les blindages montés.
![AT AT par le NAIN - Page 3 P1030813](https://i.servimg.com/u/f58/17/84/40/04/p1030813.jpg)
La partie arrière.
![AT AT par le NAIN - Page 3 P1030814](https://i.servimg.com/u/f58/17/84/40/04/p1030814.jpg)

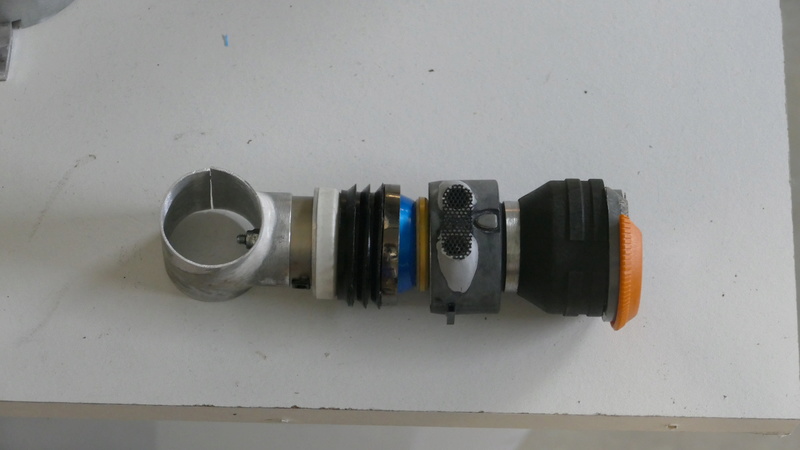

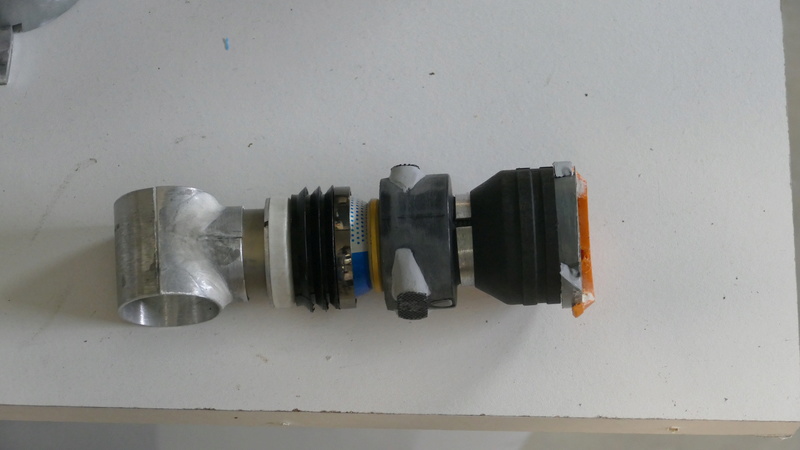

Le moteur de transmission arrière tout en scratch, de la gauche vers la droite:
Tube alu avec raccord et mastic
bouton de potentiomètre alu ( doré)
rondelle alu
douille pour ampoules (blanc)
bouchon de pied de table (noir)
anneau de rideau (bronze)
tête d'une bouteille de gaz ( bleu) pour micro chalumeau
morceau de moulinet avec deux tubes alu et du mastic, plus grille
tube alu
embout de butté de visseuse (noir
tube PVC (gris)
morceau d'un programmateur à horloge mécanique (orange)
et de la colle
et des vis
et de la recherche
![AT AT par le NAIN - Page 3 P1030810](https://i.servimg.com/u/f58/17/84/40/04/p1030810.jpg)
![AT AT par le NAIN - Page 3 P1030815](https://i.servimg.com/u/f58/17/84/40/04/p1030815.jpg)
![AT AT par le NAIN - Page 3 P1030816](https://i.servimg.com/u/f58/17/84/40/04/p1030816.jpg)
Le moteur avant
de la droite vers la gauche scratch scratch scratch scratch scratch scratch
Encore des anneaux en alu
tube PVC ( gris)
Toupies d'enfants (orange et bleue)
douille pour ampoules (blanc)
tube caoutchouc (noir)
![AT AT par le NAIN - Page 3 P1030819](https://i.servimg.com/u/f58/17/84/40/04/p1030819.jpg)
![AT AT par le NAIN - Page 3 P1030818](https://i.servimg.com/u/f58/17/84/40/04/p1030818.jpg)
![AT AT par le NAIN - Page 3 P1030817](https://i.servimg.com/u/f58/17/84/40/04/p1030817.jpg)
Le cou de l'AT-AT, un siphon plat qui a été chauffé et formé en tube juste au bon diamètre, des bandes d'alu cintrées et le tour est joué.
![AT AT par le NAIN - Page 3 P1030424](https://i.servimg.com/u/f58/17/84/40/04/p1030424.jpg)
La coque une fois les différentes parties assemblées.
![AT AT par le NAIN - Page 3 P1030812](https://i.servimg.com/u/f58/17/84/40/04/p1030812.jpg)
![AT AT par le NAIN - Page 3 P1030811](https://i.servimg.com/u/f58/17/84/40/04/p1030811.jpg)
Une fois les blindages montés.
![AT AT par le NAIN - Page 3 P1030813](https://i.servimg.com/u/f58/17/84/40/04/p1030813.jpg)
La partie arrière.
![AT AT par le NAIN - Page 3 P1030814](https://i.servimg.com/u/f58/17/84/40/04/p1030814.jpg)
Le moteur de transmission arrière tout en scratch, de la gauche vers la droite:
Tube alu avec raccord et mastic
bouton de potentiomètre alu ( doré)
rondelle alu
douille pour ampoules (blanc)
bouchon de pied de table (noir)
anneau de rideau (bronze)
tête d'une bouteille de gaz ( bleu) pour micro chalumeau
morceau de moulinet avec deux tubes alu et du mastic, plus grille
tube alu
embout de butté de visseuse (noir
tube PVC (gris)
morceau d'un programmateur à horloge mécanique (orange)
et de la colle
et des vis
et de la recherche
![AT AT par le NAIN - Page 3 P1030810](https://i.servimg.com/u/f58/17/84/40/04/p1030810.jpg)
![AT AT par le NAIN - Page 3 P1030815](https://i.servimg.com/u/f58/17/84/40/04/p1030815.jpg)
![AT AT par le NAIN - Page 3 P1030816](https://i.servimg.com/u/f58/17/84/40/04/p1030816.jpg)
Le moteur avant
de la droite vers la gauche scratch scratch scratch scratch scratch scratch
Encore des anneaux en alu
tube PVC ( gris)
Toupies d'enfants (orange et bleue)
douille pour ampoules (blanc)
tube caoutchouc (noir)
![AT AT par le NAIN - Page 3 P1030819](https://i.servimg.com/u/f58/17/84/40/04/p1030819.jpg)
![AT AT par le NAIN - Page 3 P1030818](https://i.servimg.com/u/f58/17/84/40/04/p1030818.jpg)
![AT AT par le NAIN - Page 3 P1030817](https://i.servimg.com/u/f58/17/84/40/04/p1030817.jpg)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
Tu dois en avoir des "bravo" et autres "splendide" non ?
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
pili-- Membre Actif
- Nombre de messages : 1588
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT AT par le NAIN
Et aussi des feignasses
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
Du très beau boulot ![smily28](/users/3015/56/11/84/smiles/smiley28.gif)
![smily28](/users/3015/56/11/84/smiles/smiley28.gif)
_________________
Toutes mes réalisations sur :
https://www.facebook.com/pages/STAR-WARS-Kits-Dioramas/1422094128037925
![AT AT par le NAIN - Page 3 16708412](https://i.servimg.com/u/f76/17/29/41/90/16708412.jpg)
DJSLY- Modérateur
- Nombre de messages : 1297
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: AT AT par le NAIN
Allez une petite vidéo de l'articulation de la tête.
Mécanisme relativement complexe avec beaucoup d'articulation et de transmissions.
Mécanisme relativement complexe avec beaucoup d'articulation et de transmissions.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
truc de titan!!! absolument fan!!! bravo
gorack zahm- Membre Actif
- Nombre de messages : 69
Age : 48
Localisation * : region parisienne
Date d'inscription : 01/09/2011
Re: AT AT par le NAIN
Merci pour vos doux mots
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
Ca va encore être une tuerie
![smily46](/users/3015/56/11/84/smiles/smiley16.gif)
![smily46](/users/3015/56/11/84/smiles/smiley16.gif)
![smily46](/users/3015/56/11/84/smiles/smiley16.gif)
_________________
Toutes mes réalisations sur :
https://www.facebook.com/pages/STAR-WARS-Kits-Dioramas/1422094128037925
![AT AT par le NAIN - Page 3 16708412](https://i.servimg.com/u/f76/17/29/41/90/16708412.jpg)
DJSLY- Modérateur
- Nombre de messages : 1297
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: AT AT par le NAIN
Salutations galactique vénérable Eysinais/girondin...
Serais ravi de voir la bête à l'occasion l'ors d'un de mes passages à Eysines (dont je suis originaire et où je visite ma vieille mère régulièrement)
Serais ravi de voir la bête à l'occasion l'ors d'un de mes passages à Eysines (dont je suis originaire et où je visite ma vieille mère régulièrement)
![winky](/users/3015/56/11/84/smiles/winkin_g.gif)
Invité- Invité
Re: AT AT par le NAIN
Bravo, belle mécanique !
Le poids de la tête une fois assemblée ne risque pas de mettre à genoux les servos ?
Le poids de la tête une fois assemblée ne risque pas de mettre à genoux les servos ?
pili-- Membre Actif
- Nombre de messages : 1588
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: AT AT par le NAIN
Ils ne se prosternerons pas devant moi
J'ai déjà fait un essai pas de problème.
D'après vous quelle couleur, comme l' AT ST ou comme l' AT TE, gris ou gris beige????
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
J'ai déjà fait un essai pas de problème.
D'après vous quelle couleur, comme l' AT ST ou comme l' AT TE, gris ou gris beige????
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: AT AT par le NAIN
captain yapudo a écrit:Salutations galactique vénérable Eysinais/girondin...
Serais ravi de voir la bête à l'occasion l'ors d'un de mes passages à Eysines (dont je suis originaire et où je visite ma vieille mère régulièrement)![]()
Pas de problèmes, je fais parti de deux clubs, et j'organise une expo chez moi le 09 juin, si ça te dis contacte moi en mp.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Page 3 sur 5 • 1, 2, 3, 4, 5
ArtMovieFan :: CREATION :: MAQUETTES
Page 3 sur 5
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
