AT DP par le NAIN Empty AT DP par le NAIN

Message par NAINJAUNE Sam 9 Sep 2017 - 21:45

Classique l'AT DP, il fera la même hauteur (à peu prés) que l'AT ST, soit 65 cm.

Je passe sur la recherche et les plans, vous connaissez déjà.
La tête avec beaucoup de formes cintrées.
AT DP par le NAIN At_dp_11
AT DP par le NAIN At_dp_12
AT DP par le NAIN At_dp_14
AT DP par le NAIN At_dp_10
AT DP par le NAIN At_dp_13
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par petersteven Dim 10 Sep 2017 - 0:01

Un petit truc tranquillou pour te détendre, quoi.

Si jamais un jour tu cherches un sujet très original, que personne n'a jamais fait et que pourtant tout le monde connaît, bien difficile (même impossible), il y a ça : https://www.youtube.com/watch?v=SXQe68dOc-Q
petersteven
petersteven
Admin
Admin

Nombre de messages : 3029
Age : 240
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

http://www.fantastic-modelers.fr

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Dim 10 Sep 2017 - 11:55

Pas bête, mais là va falloir monter d'un cran et passer de fou à taré ........... tireurs laser
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par petersteven Dim 10 Sep 2017 - 15:04

Mais si tu y arrives, tu feras un malheur.
petersteven
petersteven
Admin
Admin

Nombre de messages : 3029
Age : 240
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

http://www.fantastic-modelers.fr

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Dim 10 Sep 2017 - 21:48

allez la suite, Le reste de la tête, avec sa déco. Il ne manquera que les détails les plus fins.
AT DP par le NAIN At_dp_18
AT DP par le NAIN At_dp_17
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Mer 13 Sep 2017 - 21:47

Le corps, ou le moteur, à vous de voir,
En pièces détachés
AT DP par le NAIN At_dp_23

Une fois assemblé, sans aucunes finitions, en attendant les essais de fonctionnement.
AT DP par le NAIN At_dp_22

Un servomoteur à l'intérieur, qui servira à faire basculer le corps de haut en bas, rotation autour de la tige filletté, qui elle est fixée dans l'axe des pattes.
AT DP par le NAIN At_dp_21
AT DP par le NAIN At_dp_20
AT DP par le NAIN At_dp_19
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par Youli Jeu 14 Sep 2017 - 12:11

Pour ceux qui connaitraient pas :)


_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli
Youli
Modérateur
Modérateur

Nombre de messages : 7479
Age : 53
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Mer 20 Sep 2017 - 21:33

Voici les pattes, une seule en pièces détachées.
AT DP par le NAIN At_dp_25

Montage à blanc.
AT DP par le NAIN At_dp_24

Les deux faces de la patte
AT DP par le NAIN At_dp_29


Retour à la tête, assemblage de la partie arrière, il faut prévoir de démonter pour accéder à l'intérieure.
AT DP par le NAIN At_dp_28

AT DP par le NAIN At_dp_27
AT DP par le NAIN At_dp_26
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par flix78 Jeu 21 Sep 2017 - 19:34

clic clac.
trop facile pour nain jaune smily9
flix78
flix78
Modérateur
Modérateur

Nombre de messages : 2645
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par petersteven Ven 22 Sep 2017 - 14:08

Je vous dis, il fait ce modèle pour se détendre entre deux trucs sérieux. Comme toi tu fais candy crush entre deux vaisseaux star wars.
petersteven
petersteven
Admin
Admin

Nombre de messages : 3029
Age : 240
Localisation * : France
Emploi : On se demande s'il en a un vrai!
Date d'inscription : 15/05/2010

http://www.fantastic-modelers.fr

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Lun 25 Sep 2017 - 21:15

Non j'ai fait d'autres choses entre deux réalisations: un mécanisme à quatre pattes qui n'ondule pas, et le mécanisme d'ouverture et de tir du ZAC
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Lun 25 Sep 2017 - 21:28

Le capot supérieur avec sa porte d'accés.
AT DP par le NAIN At_dp_31

AT DP par le NAIN At_dp_33

La tête avec la découpe du hublot
AT DP par le NAIN At_dp_32

Le hublot de devant.
AT DP par le NAIN At_dp_30

L'articulation de la tête, tout simplement une charnière asservie à un servo, sur laquelle est fixé un roulement à billes, pour la rotation de droite à gauche.
AT DP par le NAIN At_dp_35


AT DP par le NAIN At_dp_34
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Mer 27 Sep 2017 - 22:18

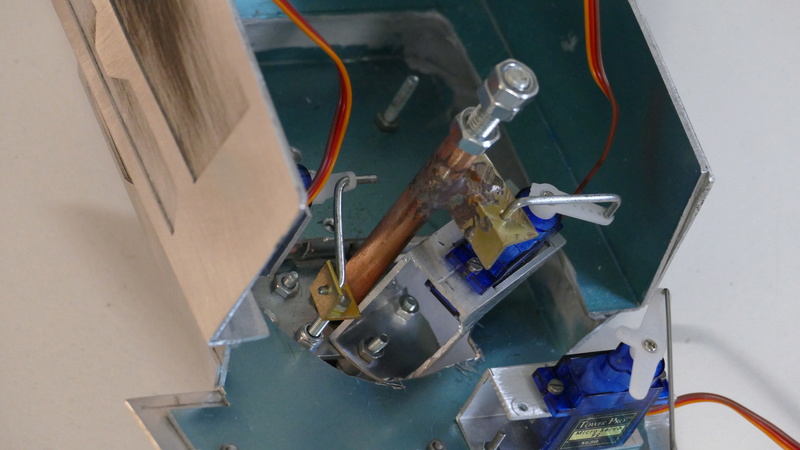

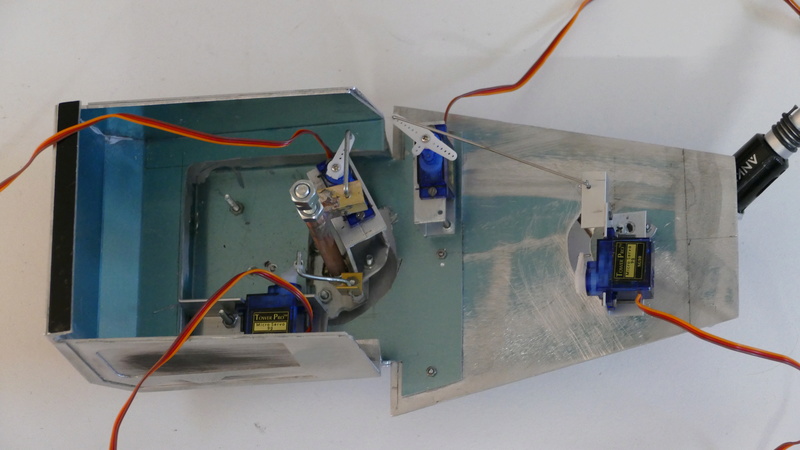

L'intérieur de la tête, là ou se trouvent les cerveaux servos,

A droite le servo est fixé sur une platine, qui est solidaire de l'axe (mouvement droite gauche) de rotation du canon, tenu par un roulement à bille. Ce servo sert à faire osciller le canon de bas en haut, et il doit tourner avec le canon.

A sa gauche, le servo qui sert à faire tourner le canon de droite à gauche.

Encore plus à gauche, le servo qui sert à faire tourner la tête, le tube en cuivre est solidaire de la tige fileté, qui elle même est solidaire du roulement à billes fixé sur la charnière d'oscillation de la tête, tandis que le servo est fixé sur la charnière qui tient le roulement de rotation, alors que la tête est fixé sur l'autre partie de la charnière.

D'autres photos et des croquis permettrons de mieux expliquer ce qui est déjà très évident  smily5

La tige fileté se démonte et permet de séparer la tête du corps, pour le transport, le tube cuivre reste dans la tête.

Encore à gauche un peu caché, le servo qui sert à l’oscillation de la tête, mouvement de bas en haut.
AT DP par le NAIN At_dp_40


AT DP par le NAIN At_dp_41


AT DP par le NAIN At_dp_39
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Jeu 19 Oct 2017 - 9:37

L'axe des hanches, avec le montage.
AT DP par le NAIN At_dp_10
AT DP par le NAIN At_dp_11

Les pieds (plats) toujours des couches.
AT DP par le NAIN At_dp310
AT DP par le NAIN At_dp311
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Dim 29 Oct 2017 - 21:41

Bon je suis fainéant, je ne fais pas assez de photos, toujours en vadrouille, je ne travaille pas assez vite.

Voici les dernières photos.

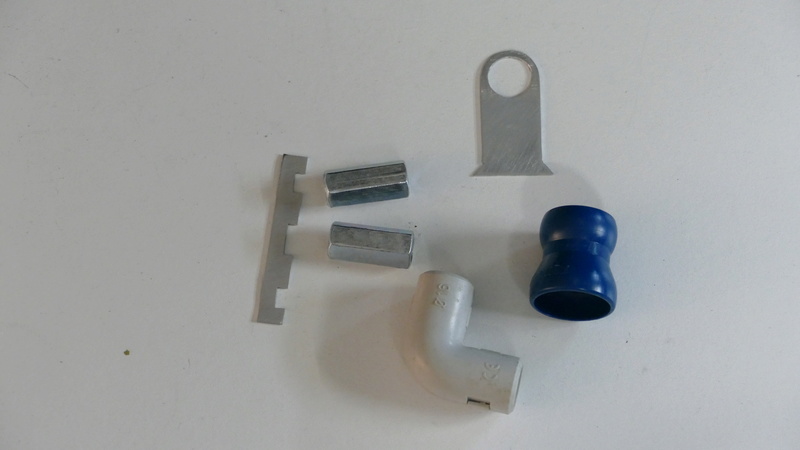

Les pièces qui constituent le support entre la jambe et le pied.
AT DP par le NAIN At_dp314

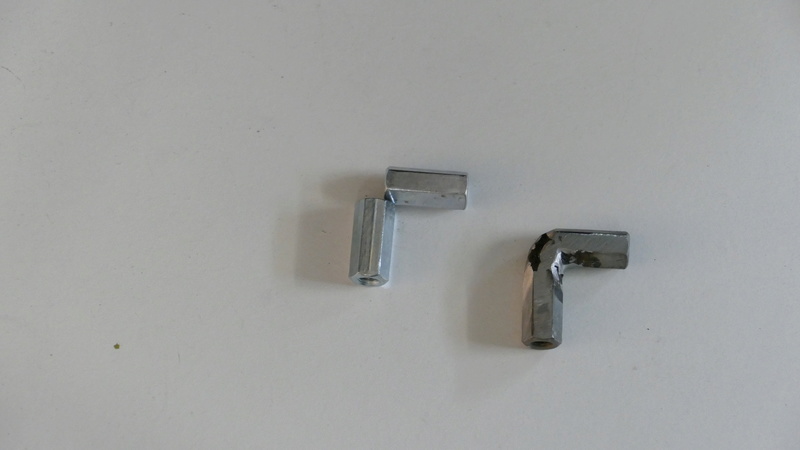

Deux jonctions de tiges filetées soudées entre elles
AT DP par le NAIN At_dp317

Découpe et préparation des éléments.
AT DP par le NAIN At_dp313

assemblage
AT DP par le NAIN At_dp312

Finition
AT DP par le NAIN At_dp316

Mise en place sur le pied.
AT DP par le NAIN At_dp315
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par DJSLY Lun 30 Oct 2017 - 9:11

Excellent smily9 smily9 smily9
DJSLY
DJSLY
Modérateur
Modérateur

Nombre de messages : 1287
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Mer 1 Nov 2017 - 18:02

Le canon, en scratch, tubes alu, boules de noël, boule plastique, joint toriques, clous, anneau alu, bois,morceaux de prise allume cigare, tube PVC.
AT DP par le NAIN At_dp319
AT DP par le NAIN At_dp318

Dans le même style, les "yeux" boule plastique et découpe en alu

AT DP par le NAIN At_dp411
AT DP par le NAIN At_dp410
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par flix78 Mer 1 Nov 2017 - 19:00

smily9 smily9

sans indiscrétion (maintenant que l'on se connait), quel diamètre ont tes boules ?  smily19
flix78
flix78
Modérateur
Modérateur

Nombre de messages : 2645
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Mer 1 Nov 2017 - 21:34

flix78 a écrit:smily9 smily9

sans indiscrétion (maintenant que l'on se connait), quel diamètre ont tes boules ?  smily19

Demande à MAMYNAINJAUNE
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par flix78 Mer 1 Nov 2017 - 22:42

toute grivoiserie mise de côté,
la question est bien réelle.
En fonction de la taille cela peut m’intéresser pour les sphères de la future canonnière 1/48.
flix78
flix78
Modérateur
Modérateur

Nombre de messages : 2645
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Jeu 2 Nov 2017 - 8:59

T'aurais pas du commencer.

Après mesures avec mon pied à couille lisse, smily5 c'est avec modestie, que je t'annonce un diamètre de 80 m/m pour les yeux, et de 50 m/m pour le canon.

Il en existe en 40 m/m, plastique transparent en deux moitiés emboîtables, chez Alinéa et tout commerces de décorations.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par Youli Jeu 2 Nov 2017 - 10:52

Avec les fêtes de fin d'année, les boules de Noël et autres demi sphères de déco sont disponibles facilement aussi bien à Action qu'à Stockomani, ou encore Gifi et Foirfouilles. Cela étant dit pour un grand choix de sphères je conseille avant tout Graphigro et aussi Centrakor. Mais les prix sont pas les mêmes.

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli
Youli
Modérateur
Modérateur

Nombre de messages : 7479
Age : 53
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par flix78 Ven 3 Nov 2017 - 22:53

NAINJAUNE a écrit:T'aurais pas du commencer.
oui je sais je t'ai tendu une bien grande perche que tu as vu saisir à deux mains...
NAINJAUNE a écrit:Après mesures avec mon pied à couille lisse, smily5  c'est avec modestie, que je t'annonce un diamètre de 80 m/m pour les yeux, et de 50 m/m pour le canon.
Il en existe en 40 m/m, plastique transparent en deux moitiés emboîtables, chez Alinéa et tout commerces de décorations.
Bien trop grosses pour moi tes boules lol!
Merci de l'info.
il y a deux ans j'ai trouvé chez cultura (0,58€) des sphères (deux moitiés emboitables) de 3cm de diamètre.
C'était pour voir si tu en avais trouvé de 3,5cm.
flix78
flix78
Modérateur
Modérateur

Nombre de messages : 2645
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Sam 4 Nov 2017 - 10:06

Les dimensions intermédiaires ne semblent pas exister, du moins je n'en ai jamais rencontré qu cour de mes recherches.
Par contre comme notre ami YOULI à raison, dans les GIFI et autres FOIRFOUILLES, il va y avoir des guirlandes de NOEL et beaucoup de boules et de couronnes ornées de boules en plastique.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par NAINJAUNE Lun 6 Nov 2017 - 21:53

La tête avec les yeux et les détails


AT DP par le NAIN At_dp413
AT DP par le NAIN At_dp414
AT DP par le NAIN At_dp412
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT DP par le NAIN Empty Re: AT DP par le NAIN

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
