LE SHURIKEN DU NAIN Empty LE SHURIKEN DU NAIN

Message par NAINJAUNE Mer 19 Sep 2012 - 14:27

Je n’ai pas l’habitude de montrer ce que je fais, aussi je vais essayer de le faire du mieux possible.

Mon premier désir était de réaliser un « SHURIKEN » identique à celui de PREDATOR. En recherchant sur internet j’ai trouvé celui de FETCHOU, et là j’ai décidé de m’inscrire sur le forum.

Après quelques dessins et projets de fabrication, je suis partie en vacances. J’ai repensé à mon projet et décidé de le laisser tomber pour quelque chose de plus facile, car je ne me sentais pas capable de réaliser une copie aussi réaliste et élaborée.

Ma décision était prise, je vais réalisé mon propre SHURIKEN, conception, dessin, mécanisme, en espérant que tout fonctionne comme prévu.

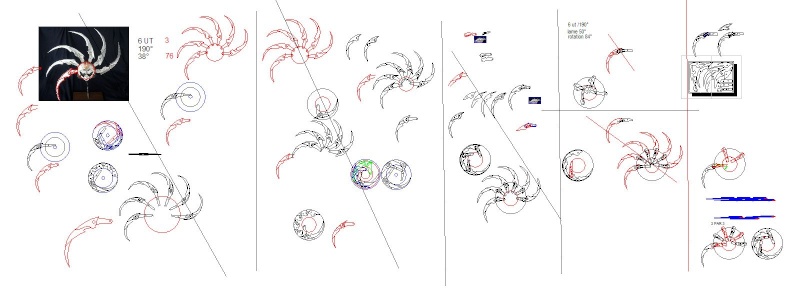

Voici les premières ébauches de plans (pendant les vacances) ainsi que les découpages en papier qui m’ont permis de valider l’aspect définitif.


LE SHURIKEN DU NAIN Photo_11

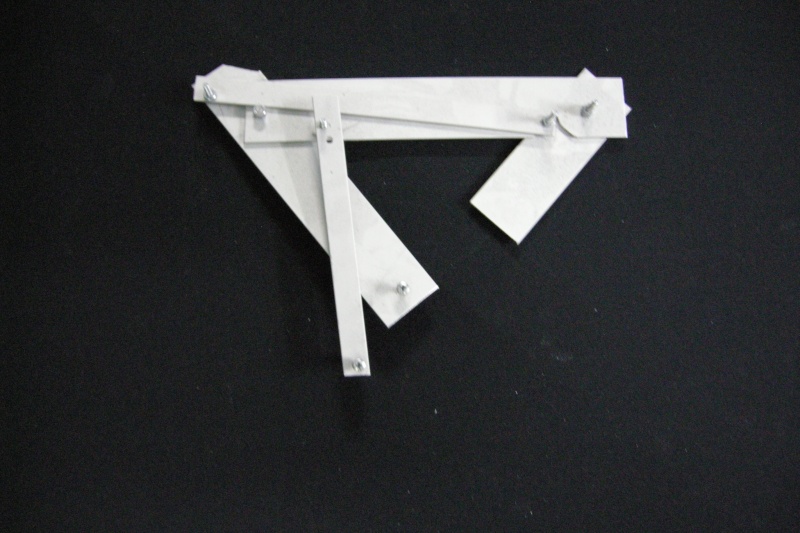

Après un essais de fonctionnement pour le repliement de l’engin, il ne restait plus qu’a trouver les matériaux.

LE SHURIKEN DU NAIN Photo_12

Mon séjour en Italie m’a permis de trouver des profils en aluminium anodisé que je n’avais jamais vue en France.

LE SHURIKEN DU NAIN Photo_13

De retour au bercail, les plans sont mis au propre sur ordinateur, et voici les photos du projet fermé et ouvert.

LE SHURIKEN DU NAIN Photo_14

LE SHURIKEN DU NAIN Photo_15

LE SHURIKEN DU NAIN Photo_16

LE SHURIKEN DU NAIN Photo_17

LE SHURIKEN DU NAIN Photo010

La matière première sera de l’aluminium épaisseur 3m/m découpé en bande de 40 m/m (largeur des bras). Pour les petites pièces de décoration rapportées : alu anodisé 1 m/m largeur 30 m/m, tube alu 6 m/m, rondelle laiton 10 * 27, tige en laiton diamètre 3m/m.


Suite après la première fabrication. smily20
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par petersteven-fondateur Mer 19 Sep 2012 - 14:34

smily3 smily3 smily3 smily3 smily3 smily3 smily3 smily3 smily3 smily3 smily3

ton modèle sera donc fonctionnel !!! tu est encore plus malade que nous !!!! mais j'aime ça et je vais suivre ton projet avec un vif intérêt !

smily17 smily17 smily17 smily17 smily17 smily17 smily17

En tous cas, tes plans sont superbes, bravo smily9 smily9 smily9 smily9

_________________
LE SHURIKEN DU NAIN Bannie10
petersteven-fondateur
petersteven-fondateur
Admin
Admin

Nombre de messages : 2533
Age : 44
Localisation * : Rhône
Date d'inscription : 06/03/2006

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Invité Mer 19 Sep 2012 - 14:43

Terrible en tous cas !
Les plans sont très bien réalisés et j'ai hâte de le voir terminé :)
avatar
Invité
Invité


Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Fetchou Mer 19 Sep 2012 - 14:50

Merci des compliments pour mon travail mais ton shuriken ne peut pas trop être qualifié de simple niveau réalisation. J'ai hâte de voir la réalisation!

_________________
LE SHURIKEN DU NAIN Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5293
Age : 60
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par philigore Mer 19 Sep 2012 - 18:41

Très prometteur.... Je vais suivre cela avec attention.....
philigore
philigore
Admin forum
Admin forum

Nombre de messages : 2734
Age : 52
Localisation * : l'Aube
Emploi : Sculpteur Numérique
Date d'inscription : 14/09/2007

http://www.fantastic-modelers.fr/

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par DV Mer 19 Sep 2012 - 18:47

Ah oui, super projet ton shuriken et c'est d'autant plus sympa que ça m'évoque fortement le Krull du film britannique d'heroic fantasy réalisé par Peter Yates, sorti en 1983.
LE SHURIKEN DU NAIN Krull10

Compte faire un dispositif d'ouverture automatique avec des ressorts?
DV
DV
Membre Actif
Membre Actif

Nombre de messages : 1801
Age : 54
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mer 19 Sep 2012 - 19:39

Fetchou a écrit:Merci des compliments pour mon travail mais ton shuriken ne peut pas trop être qualifié de simple niveau réalisation. J'ai hâte de voir la réalisation!

Désolé je n'ai pas compris ton message.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mer 19 Sep 2012 - 19:41

je ne sais pas encore, avec ressort ou avec une clef, il y a quand même six éléments à ouvrir en même temps, j'attends d'en avoir fait trois pour me donner une meilleur idée.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par petersteven-fondateur Mer 19 Sep 2012 - 19:47

NAINJAUNE a écrit:
Fetchou a écrit:Merci des compliments pour mon travail mais ton shuriken ne peut pas trop être qualifié de simple niveau réalisation. J'ai hâte de voir la réalisation!

Désolé je n'ai pas compris ton message.

Il veut dire que ton modèle n'est pas simple, malgré que tu aies dit qu'il était plus simple pour toi de repartir de zéro plutôt qu'essayer de reproduire le sien smily5

_________________
LE SHURIKEN DU NAIN Bannie10
petersteven-fondateur
petersteven-fondateur
Admin
Admin

Nombre de messages : 2533
Age : 44
Localisation * : Rhône
Date d'inscription : 06/03/2006

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mer 19 Sep 2012 - 22:32

OK j'ai lu trop vite, il manquait les virgules. Après réflexion c'est vraie que je je lui avait dit que sont travail était très chouette.

Ce WEEK-END va être d'enfer, fabrication du premier bras..................
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par petersteven-fondateur Jeu 20 Sep 2012 - 13:35

On attend les premières photos, hein !!! smily17 smily17 smily17

_________________
LE SHURIKEN DU NAIN Bannie10
petersteven-fondateur
petersteven-fondateur
Admin
Admin

Nombre de messages : 2533
Age : 44
Localisation * : Rhône
Date d'inscription : 06/03/2006

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mar 25 Sep 2012 - 10:36

Enfin un peut de temps libre pour poster la première fabrication.

Première fabrication, comme tout prototype, il faut adapter et résoudre les détails de finition et de fonctionnement.

Remarque : les dimensions et la taille des éléments utilisés m’ont obligés à modifier et adapté la conception du shuriken.

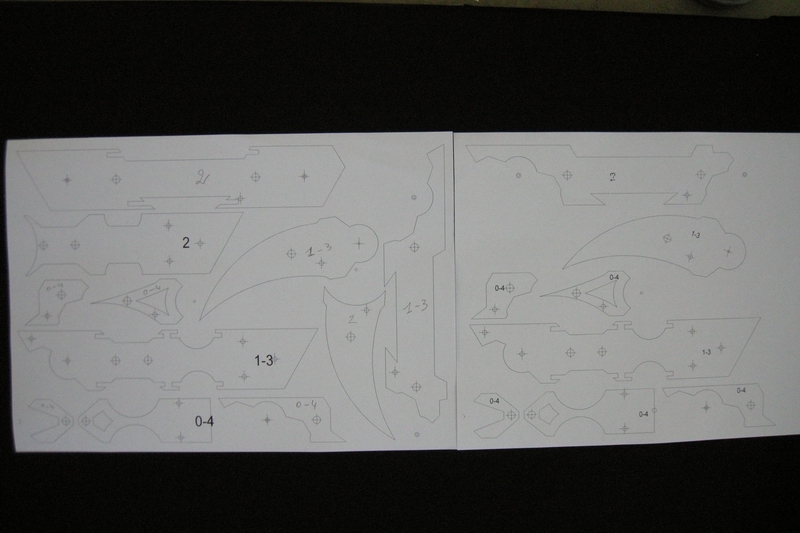

Les plans sont imprimés sur des feuilles autocollantes (étiquettes au format A4), ont découpe grossièrement et on colle sur le film de protection de l’aluminium, pour éviter d’avoir à les décoller avec du solvant.

LE SHURIKEN DU NAIN Photo_18

On découpe l’aluminium à la scie à chantourner, surtout on ne coupe pas sur le trait mais juste à l’extérieur, il vaut mieux ajuster à la lime que de recommencer la pièce. On perce une pièce on positionne l’autre dessus et ont perce l’ensemble, on les assemble avec une vis, on perce un autre trou, et on met une autre vis, ainsi on peut terminer le perçage.

L’ajustage des pièces entre elles se fait à la lime, ou au papier de verre fin, il m’arrive de fabriquer moi même les limes, un bout de bois ou de métal de la section voulue, entouré de papier verre et le tour est joué. Exemple pour les demis cercles, un tube plastique entouré de papier verre.

LE SHURIKEN DU NAIN Photo_19

On colle les éléments entre eux avec des points de colle, on assemble les pièces avec les vis, et ont les met sous presse, étant donné la série de 6 ut de pièces à faire, il vaut mieux fabriquer des éléments en bois pour cet usage, les trous permettent le passage des vis de positionnement qui évitent que l’assemblage ne bougent au moment du serrage.

LE SHURIKEN DU NAIN Photo_20

Pour permettre les mouvements au niveau des articulations , la colle seule ne suffit pas à laisser le jeux nécessaire, je rajoute dans le collage une épaisseur en plastique rigide d’un emballage.

LE SHURIKEN DU NAIN Photo_24

Ponçage obligatoire de l’aluminium brut, avec ajustage des éléments, le plus dur la lame finale, le passage sur la ponceuse à bande fait chauffer l’aluminium, et la colle lâche, une bassine d’eau à proximité est obligatoire pour le refroidissement, sinon on recolle.

LE SHURIKEN DU NAIN Photo_21

Voici une lame presque terminée

LE SHURIKEN DU NAIN Photo_22

Il en manque cinq autres, et le mécanisme qui reste à élaborer correctement pour l’ouverture du SHURIKEN, en effet les lames doivent se déplier en même temps, rester dans la position ouverte, chaque lame pèse environ 370 gr.

Essai de fonctionnement et de dépliement de la lame sur un socle provisoire.

LE SHURIKEN DU NAIN Photo_23

Le support est très petit et tout doit tenir dessus.

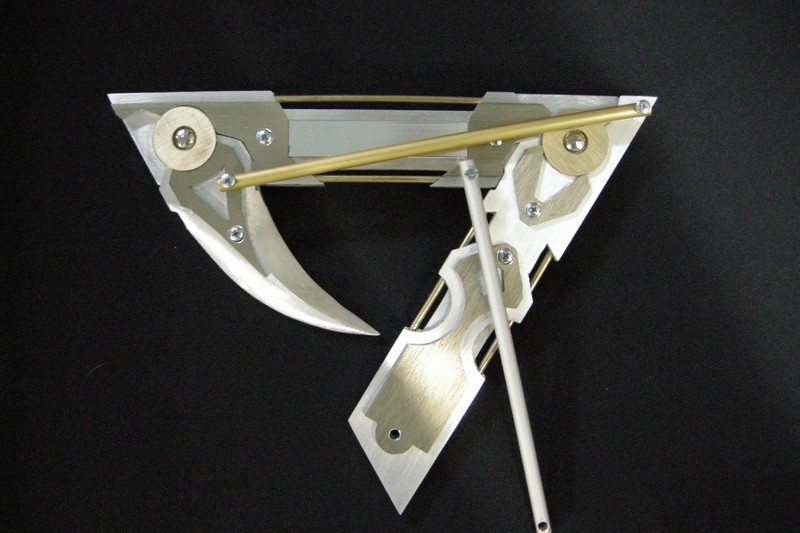

La première lame est fin prête.

LE SHURIKEN DU NAIN Photo_25

Suite au prochain numéro.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par petersteven-fondateur Mar 25 Sep 2012 - 13:49

smily46 smily46 smily46 smily46 smily46 smily46 smily46 smily46 smily46

quel travail !!! ton topic est très intéressant a suivre et très détaillé !!! c'est un pur régal , vraiment chapeau !!

_________________
LE SHURIKEN DU NAIN Bannie10
petersteven-fondateur
petersteven-fondateur
Admin
Admin

Nombre de messages : 2533
Age : 44
Localisation * : Rhône
Date d'inscription : 06/03/2006

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par philigore Mar 25 Sep 2012 - 13:57

Pinaise, ça déboite sec ici...
philigore
philigore
Admin forum
Admin forum

Nombre de messages : 2734
Age : 52
Localisation * : l'Aube
Emploi : Sculpteur Numérique
Date d'inscription : 14/09/2007

http://www.fantastic-modelers.fr/

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Fetchou Mar 25 Sep 2012 - 15:05

chapeau! Vraiment très intéressant ton sujet

_________________
LE SHURIKEN DU NAIN Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5293
Age : 60
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Lun 8 Oct 2012 - 18:21

La fabrication du premier bras m’a demandé un week-end non stop de travail, mise au point et adaptation des détails, cette mise au point faite m’a permis d’en réaliser 2 autres en dilettante le week-end suivant, et de préparer un peut tous les soirs les autres lames.

WEEK-END studieux tout est découpé, et collé, j’avais hâte de faire un essai d’assemblage, deux lames sont à former définitivement, mes doigts n’en peuvent plus, le papier verre la lime et la ponceuse sur table ont réussis à les user eux aussi.

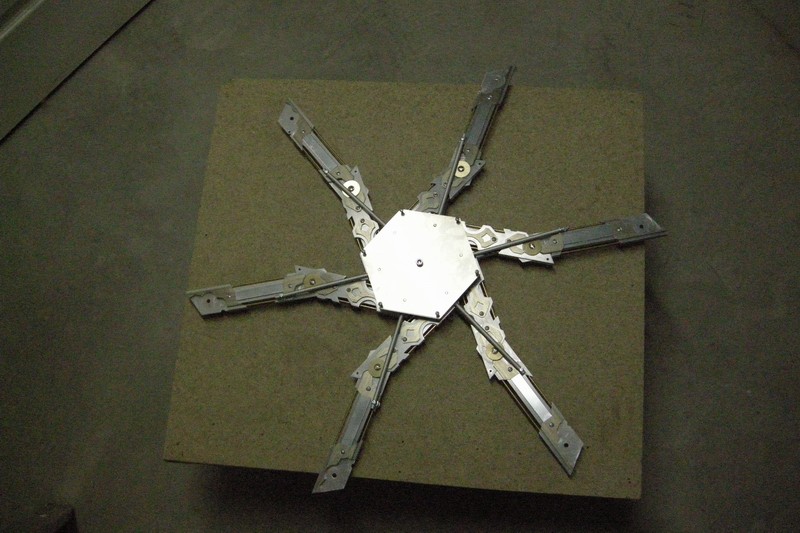

Voici l’assemblage sur un panneau de bois.

LE SHURIKEN DU NAIN Photo_26


Le résultat correspond exactement à mes espoirs. Par contre le fonctionnement risque de me poser
d’autres problèmes, vive le dessin informatique pour faire les essais de fonctionnement.

Premier essai de fonctionnement, la liaison prévue entre les six pièces à été modifiée, pour éviter les frottements inutiles, le mécanisme d’ouverture et fermeture servira en même temps de liaisons pour que les lames se déplient toutes ensemble.

Le mécanisme démonté

LE SHURIKEN DU NAIN Photo_27

Le mécanisme monté

LE SHURIKEN DU NAIN Photo_28

ET merci à DV pour la suggestion des ressorts, les premiers essais m’ont permis de faire une ouverture complète grâce au ressort. Le mécanisme de liaison( la pièce ronde au centre) me sert donc à guider l’ensemble, et à le tenir fermé. DUR DUR pour le refermer et retendre les 6 ressorts en même temps. Des réglages s’imposent, comme par exemple le jeux des différentes pièces en mouvement qui font que la fermeture n’est pas parfaite, et le choix des ressorts.

LE SHURIKEN DU NAIN Mecani11

Une autre idée me semble peut être un peut mieux, grâce à des engrenages, l’entraînement et la liaison devraient mieux se faire dans un sens comme dans l’autre.

LE SHURIKEN DU NAIN Mecani10

Mais cela est une autre histoire car il va falloir trouver les engrenages adéquates.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par petersteven-fondateur Lun 8 Oct 2012 - 18:43

Très impressionnant !!!! quel travail de titan !!! smily3 vraiment chapeau !!!

Tu pourras nous faire une vidéo hein !!!! smily17 smily17 smily17 smily17 smily17

_________________
LE SHURIKEN DU NAIN Bannie10
petersteven-fondateur
petersteven-fondateur
Admin
Admin

Nombre de messages : 2533
Age : 44
Localisation * : Rhône
Date d'inscription : 06/03/2006

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Dark kyp Lun 8 Oct 2012 - 19:12

superbe travail bravo! smily17

Les engrenages sont une bonne idée, mais difficiles à régler et à positionner! Sans compter qu'ils devrons être dans des plans différents pour éviter les collisions...

Ton idée de départ avec les ressorts me semble bien! Pour les retendre tu pourrais mettre une roue à rochets sur le même axe permettant ainsi de le remonter crans par crans.

LE SHURIKEN DU NAIN Roue-a-rochet

En relâchant le loquet tu ouvres (ou ferme selon ton montage) avec violence! winky

Hésite pas à mettre de petites bagues en laiton ou bronze sur les axes pour augmenter la durée de vie!

Tu trouvera plein de fourniture ici => http://www.misumi-europe.com/start.aspx?lang=FR&ref=
Dark kyp
Dark kyp
Membre Actif
Membre Actif

Nombre de messages : 521
Date d'inscription : 07/02/2009

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mar 9 Oct 2012 - 9:55

Merci Dark Kyp pour l'idée de la roue à crochet, je vais commencer par cette solution.

Pour les engrenages, il y aurait seulement deux plans de décalage, et cela semble réalisable.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par NAINJAUNE Mar 9 Oct 2012 - 10:16

D’autres photos,

LE MECANISME EN PLACE

LE SHURIKEN DU NAIN Photo_10

VUE GENERALE ENVERGURE 70 CM ? SANS LES COUTEAUX .

LE SHURIKEN DU NAIN Photo_11

APRES FERMETURE

LE SHURIKEN DU NAIN Photo_12

Et comme il faut toujours courir deux lièvres à la fois, pour en avoir au moins un, vous devinerez facilement à quoi correspond cette étude de plans d ‘exécution, avec les différentes phases et perfectionnements, pour faire ouvrir et fermer le « SHURIKEN PREDATOR «

LE SHURIKEN DU NAIN Shurik10


NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 70
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par DV Mar 9 Oct 2012 - 10:17

Dark kyp a écrit:superbe travail bravo! smily17

Les engrenages sont une bonne idée, mais difficiles à régler et à positionner! Sans compter qu'ils devrons être dans des plans différents pour éviter les collisions...

Ton idée de départ avec les ressorts me semble bien! Pour les retendre tu pourrais mettre une roue à rochets sur le même axe permettant ainsi de le remonter crans par crans.

LE SHURIKEN DU NAIN Roue-a-rochet

En relâchant le loquet tu ouvres (ou ferme selon ton montage) avec violence! winky

Hésite pas à mettre de petites bagues en laiton ou bronze sur les axes pour augmenter la durée de vie!

Tu trouvera plein de fourniture ici => http://www.misumi-europe.com/start.aspx?lang=FR&ref=

Epatant, sacré boulot.

Même réflexion que Dark kyp pour les engrenages, qui me semblent de surcroit complexes à réaliser sur mesure, ne souffrant point d'imperfection...
Mais la roue à crochet est une excellente suggestion et résout également le problème d'ouverture.

Par contre sur un point de vue purement esthétique je remplacerais les "leviers" tubulaires par des pièces plates pouvant être ouvragées, en leur conférant par exemple une découpe légèrement galbée.

Bonne continuation pour ce superbe projet à suivre avec vif intérêt.
DV
DV
Membre Actif
Membre Actif

Nombre de messages : 1801
Age : 54
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par philigore Mar 9 Oct 2012 - 10:20

G.E.N.I.A.L..... smily28 smily28

Je suis impatient de voir cela en action....
philigore
philigore
Admin forum
Admin forum

Nombre de messages : 2734
Age : 52
Localisation * : l'Aube
Emploi : Sculpteur Numérique
Date d'inscription : 14/09/2007

http://www.fantastic-modelers.fr/

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Dark kyp Mar 9 Oct 2012 - 18:39

NAINJAUNE a écrit:Merci Dark Kyp pour l'idée de la roue à crochet, je vais commencer par cette solution.

Pour les engrenages, il y aurait seulement deux plans de décalage, et cela semble réalisable.

Ah réalisable ça l'est winky mais c'est plus cher et complexe winky
Dark kyp
Dark kyp
Membre Actif
Membre Actif

Nombre de messages : 521
Date d'inscription : 07/02/2009

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Invité Mer 10 Oct 2012 - 8:19

superbe topic avec des explications claires est précise,bravo
avatar
Invité
Invité


Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par matou Jeu 11 Oct 2012 - 19:31

superbe et instructif ... mais si c'est ce genre de chose que tu trouves "plus simple" , je serais curieux de voir ce que tu qualifierais de "plus compliqué" smily3
matou
matou
Membre Actif
Membre Actif

Nombre de messages : 160
Age : 51
Localisation * : epinal
Date d'inscription : 18/03/2010

Revenir en haut Aller en bas

LE SHURIKEN DU NAIN Empty Re: LE SHURIKEN DU NAIN

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
