AT AT par le NAIN Empty AT AT par le NAIN

Message par NAINJAUNE Ven 2 Sep 2016 - 22:15

AT AT

Titre court, mais précis.
Voici deux mois durant ces dernières vacances, ne pouvant bricoler sur L'AT TE, j'ai pensé et réaliser, virtuellement bien sûr, le mécanisme qui fera marcher un AT AT.

J'ai eu l'opportunité de récupérer plusieurs ( beaucoup) de disques durs d'anciens ordinateurs, afin d'en extraire les roulements à billes, c'est là que l'idée a germée.

Aujourd'hui finit la réflexion, il faut tout dessiner et passer aux essais avant la réalisation. Il va falloir d'abord vider tout ce qui se trouve dans ma tête pour mettre les choses sur du papier, ce qui sera certainement plus concret.

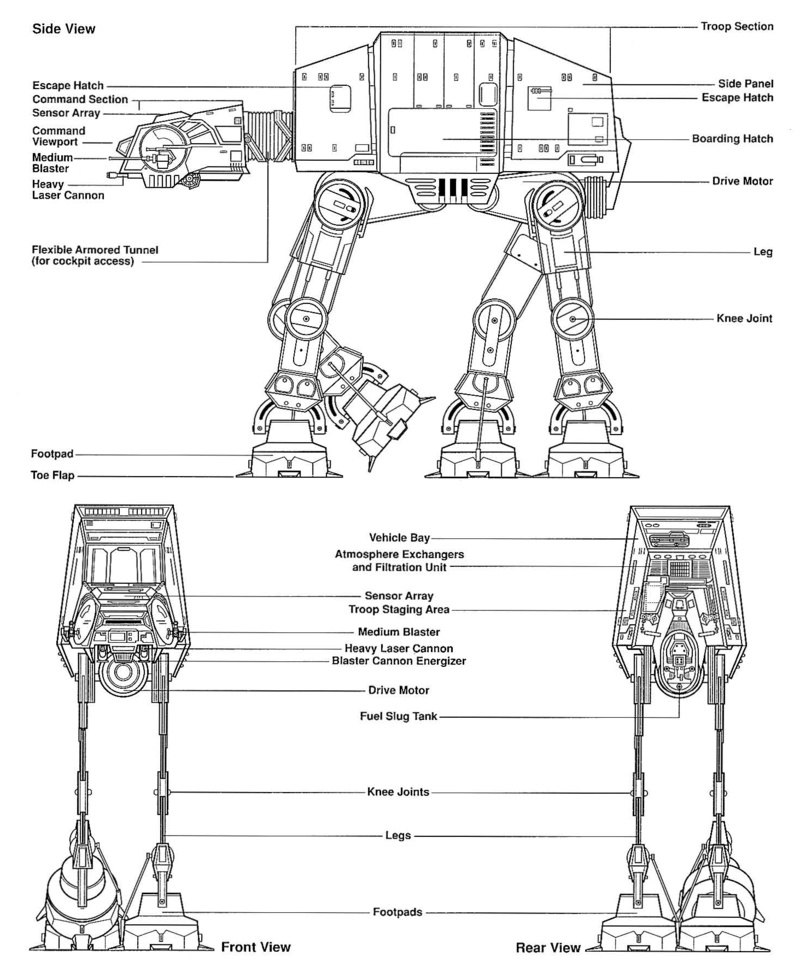

Comme toujours et par habitude, les modèles sont trouvés sur le net,

AT AT par le NAIN 01_ata21

AT AT par le NAIN 01_ata12

AT AT par le NAIN 01_ata11

AT AT par le NAIN 01_ata22

AT AT par le NAIN 01_ata13
