ArtMovieFan :: CREATION :: MAQUETTES
Page 4 sur 7
Page 4 sur 7 • 1, 2, 3, 4, 5, 6, 7
Re: Battlestar Galactica - 37 pouces/1 mètre
quel boulot de malade (faut pas se tromper dans l'ordre des séquences de montage...)
flix78- Modérateur
- Nombre de messages : 2789
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: Battlestar Galactica - 37 pouces/1 mètre
Niveau bordel! Une vraie honte!olcabour a écrit:Fetchou a écrit:
joker! je suis hors concours!
ah ? pourquoi ?
Re: Battlestar Galactica - 37 pouces/1 mètre
Euh moi c'est pareil sauf que mes sujets sont plus petit, et que je m'arrange pour ne pas exposer mon foutoir.
MAMYNAINJAUNE ne dis pas grand chose car je suis au garage dans le sous sol, avec quatre plans de travail, l'établie avec étau et perceuse, une table avec scie à chantourner et ponceuse, un plan de travail avec les plans et ce qui est réalisé, et une table ou je fais le montage et les photos. Sans compter le bureau pour internet et les plans informatique.
Si quelqu'un crée un post avec un concours de foutoir ou d'atelier je suis partant.
MAMYNAINJAUNE ne dis pas grand chose car je suis au garage dans le sous sol, avec quatre plans de travail, l'établie avec étau et perceuse, une table avec scie à chantourner et ponceuse, un plan de travail avec les plans et ce qui est réalisé, et une table ou je fais le montage et les photos. Sans compter le bureau pour internet et les plans informatique.
Si quelqu'un crée un post avec un concours de foutoir ou d'atelier je suis partant.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Battlestar Galactica - 37 pouces/1 mètre
Peut être que en faisant des cadres avec des profils aluminium plus léger que le bois, tu obtiendrais aussi une bonne tenue, et une certaine légèreté.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Battlestar Galactica - 37 pouces/1 mètre
Je préfère travailler avec le bois, car il accepte les erreurs, contrairement au métal.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
- Bras médians
Les bras médians sont ajustés petit à petit par ponçages successifs des extrémités.
Une tige sécurise l'alignement au corps et une vis depuis le hangar le maintien fermement.
- Hangars

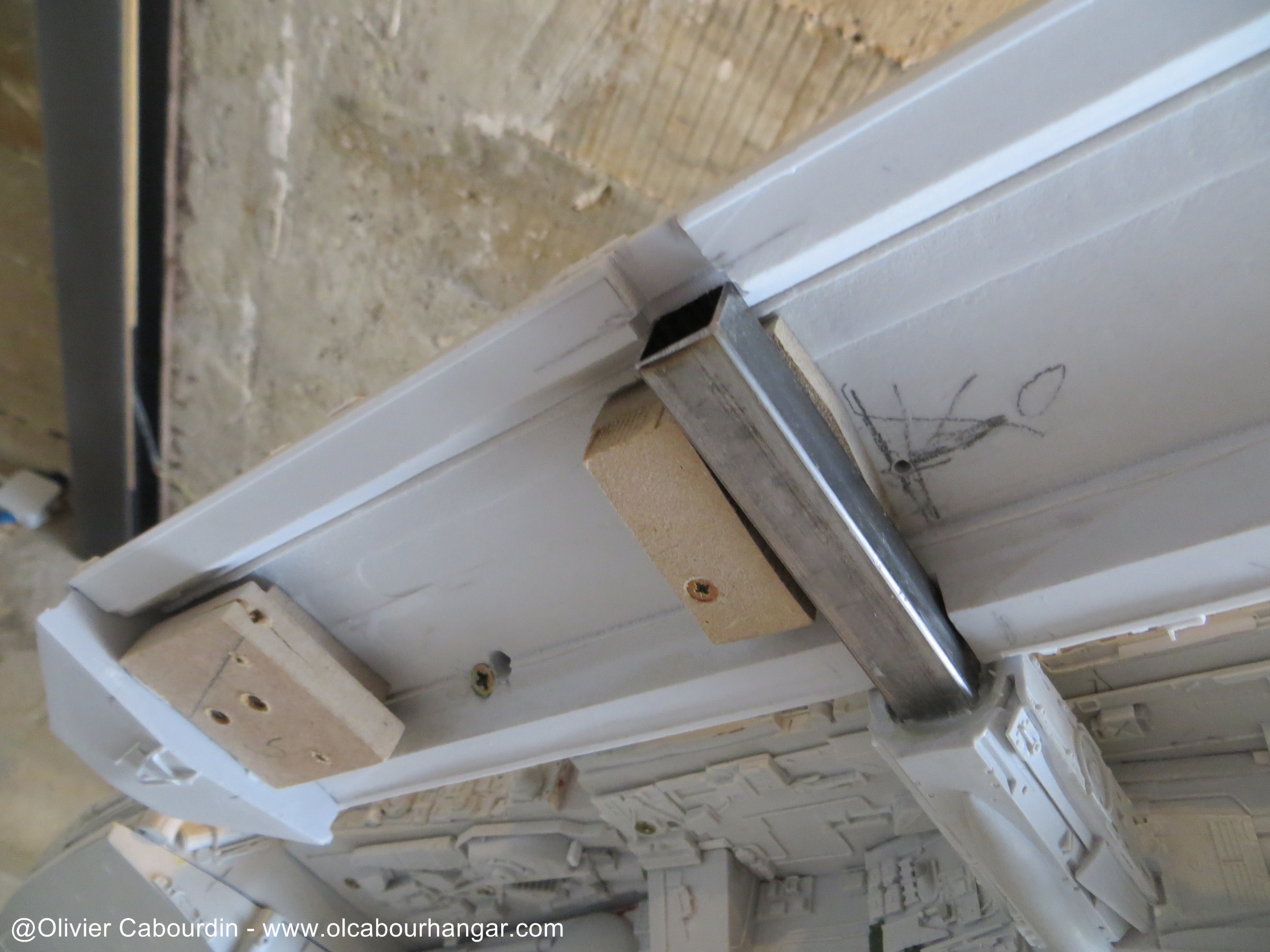

La grande pièce du dessous du hangar se courbe sous son poids, il faut donc compléter le vissage au centre en y ajoutant des cales en bois comme sur l'avant.
- croix ventrale
Les hangars étant ajustés, je peux maintenant couler de la résine dans la pièce en croix traversée par le tube carré pour la bloquer définitivement.
Je bouche une extrémité avec du Tac
Voilà le résultat une fois la résine prise
- Nez
Il y a un décalage d'épaiseur entre le haut et le bas de la pièce, donc je le ponce, et le nez est ensuite vissée à la tête.
Les bras médians sont ajustés petit à petit par ponçages successifs des extrémités.
Une tige sécurise l'alignement au corps et une vis depuis le hangar le maintien fermement.
- Hangars
La grande pièce du dessous du hangar se courbe sous son poids, il faut donc compléter le vissage au centre en y ajoutant des cales en bois comme sur l'avant.
- croix ventrale
Les hangars étant ajustés, je peux maintenant couler de la résine dans la pièce en croix traversée par le tube carré pour la bloquer définitivement.
Je bouche une extrémité avec du Tac
Voilà le résultat une fois la résine prise
- Nez
Il y a un décalage d'épaiseur entre le haut et le bas de la pièce, donc je le ponce, et le nez est ensuite vissée à la tête.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre

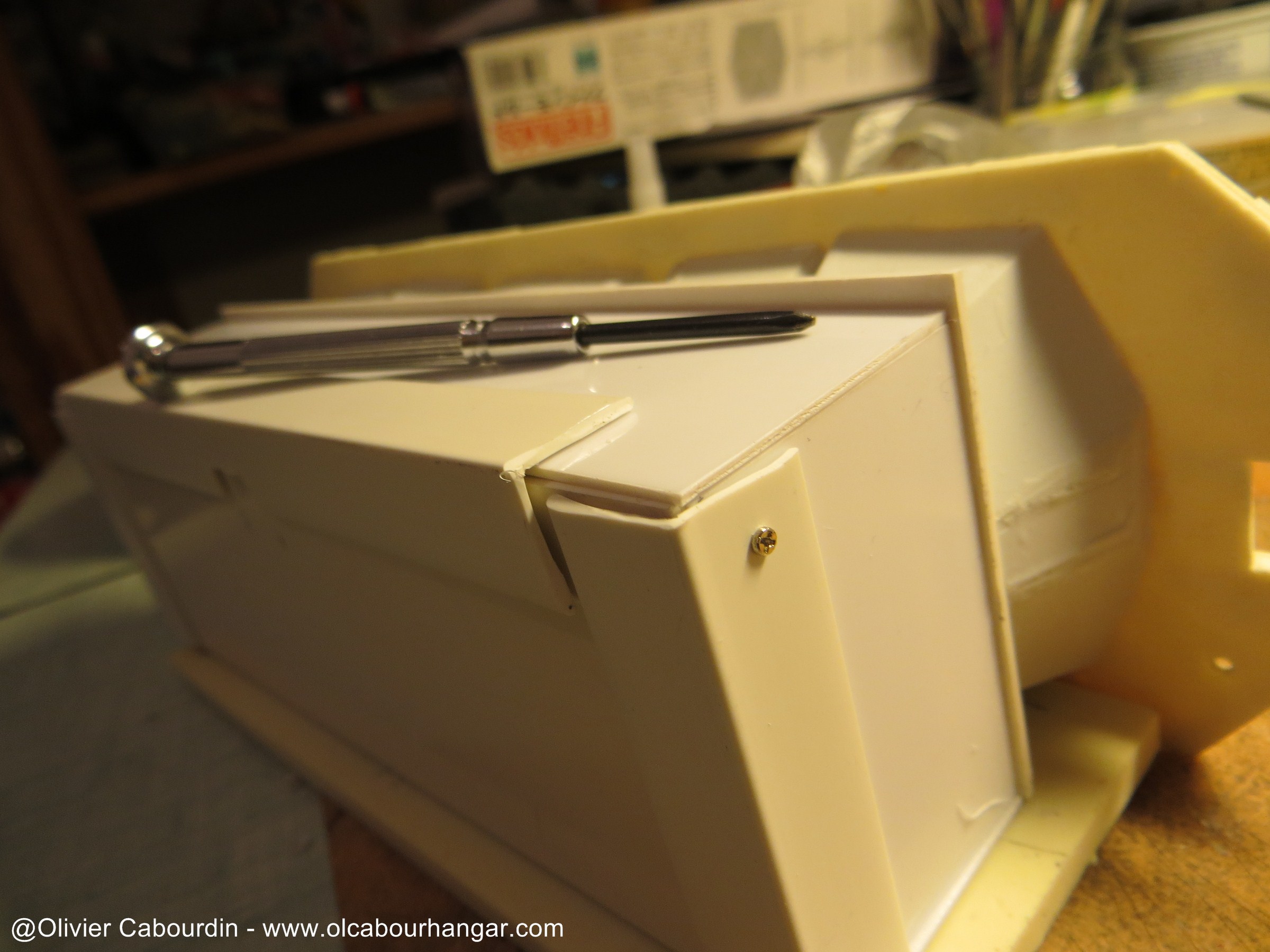

Le caisson des moteurs est construit comme un tiroir, la plaque arrière sera vissée au module moteur.
Montage de la façade
Il faut rogner un peu dans l'épaisseur pour que ça rentre
Elle s'attachera avec des mini-vis
J'utilise une plaque en résine, du kit et que je n'ai pas utilisée (remplacée par du medium), pour en faire le fond du tiroir.
Le caisson lumineux est construit dessus. Les plaques de grille d'Honeycomb sont glissées à l'intérieur, derrière des feuilles transparentes dépolies.
Le caisson est fermé en s'aidant de profilés PVC en L et en vissant le tout
Manque plus que l'éclairage (qui sera fait plus tard)
Montage de la façade
Il faut rogner un peu dans l'épaisseur pour que ça rentre
Elle s'attachera avec des mini-vis
J'utilise une plaque en résine, du kit et que je n'ai pas utilisée (remplacée par du medium), pour en faire le fond du tiroir.
Le caisson lumineux est construit dessus. Les plaques de grille d'Honeycomb sont glissées à l'intérieur, derrière des feuilles transparentes dépolies.
Le caisson est fermé en s'aidant de profilés PVC en L et en vissant le tout
Manque plus que l'éclairage (qui sera fait plus tard)
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
c'est marrant car j'avais posé cette même question il y a qq temps de façon globale et personne n'avait répondu mais quand je regarde les réalisations faites ou en cours, ca doit donner ....
Re: Battlestar Galactica - 37 pouces/1 mètre
hello ,
c'est quoi le Honeycomb ? et où le trouves tu ?
on dirait une plaque en nid d'abeilles.
sinon super intéressant à suivre , comme toujours .
c'est quoi le Honeycomb ? et où le trouves tu ?
on dirait une plaque en nid d'abeilles.
sinon super intéressant à suivre , comme toujours .
gboy1801- Membre Actif
- Nombre de messages : 1938
Age : 57
Localisation * : fontenay aux roses (haut de seine)
Date d'inscription : 27/07/2009
Re: Battlestar Galactica - 37 pouces/1 mètre
gboy1801 a écrit:
c'est quoi le Honeycomb ?
"Honeycomb" signifie "nid d'abeille" en anglais. Ceci dit si ce genre de structure s'achète facilement ça peut devenir intéressant !
pili-- Membre Actif
- Nombre de messages : 1624
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Battlestar Galactica - 37 pouces/1 mètre
Exactement Pili-, c'est du nid d'abeille pour projecteur, afin de reserrer le cône de lumière. Plus il est large, plus le cône se réduit.
Ca se trouve ici :
http://www.honeycombgrids.com/grid-catalog/diy-grids
ou sur eBay.
Le Galactica est fini (raison du silence ces derniers temps) et sera exposé sur le stand des Gentlemen Collectionneurs au NCCS à Nancy ce week-end :)
Ca se trouve ici :
http://www.honeycombgrids.com/grid-catalog/diy-grids
ou sur eBay.
Le Galactica est fini (raison du silence ces derniers temps) et sera exposé sur le stand des Gentlemen Collectionneurs au NCCS à Nancy ce week-end :)
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
Merci pour l'info sur le Honeygrid.
Par contre "merci" pour le suspens, tu as un pourcentage sur les entrées à l'expo de Nancy ?
Plus sérieusement j'ai hâte de voir ça.
Par contre "merci" pour le suspens, tu as un pourcentage sur les entrées à l'expo de Nancy ?
Plus sérieusement j'ai hâte de voir ça.
pili-- Membre Actif
- Nombre de messages : 1624
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Battlestar Galactica - 37 pouces/1 mètre
Il a eu son petit succès à Nancy :)
Je poursuis donc l'explication du montage.
- caissons à lumières jaunes

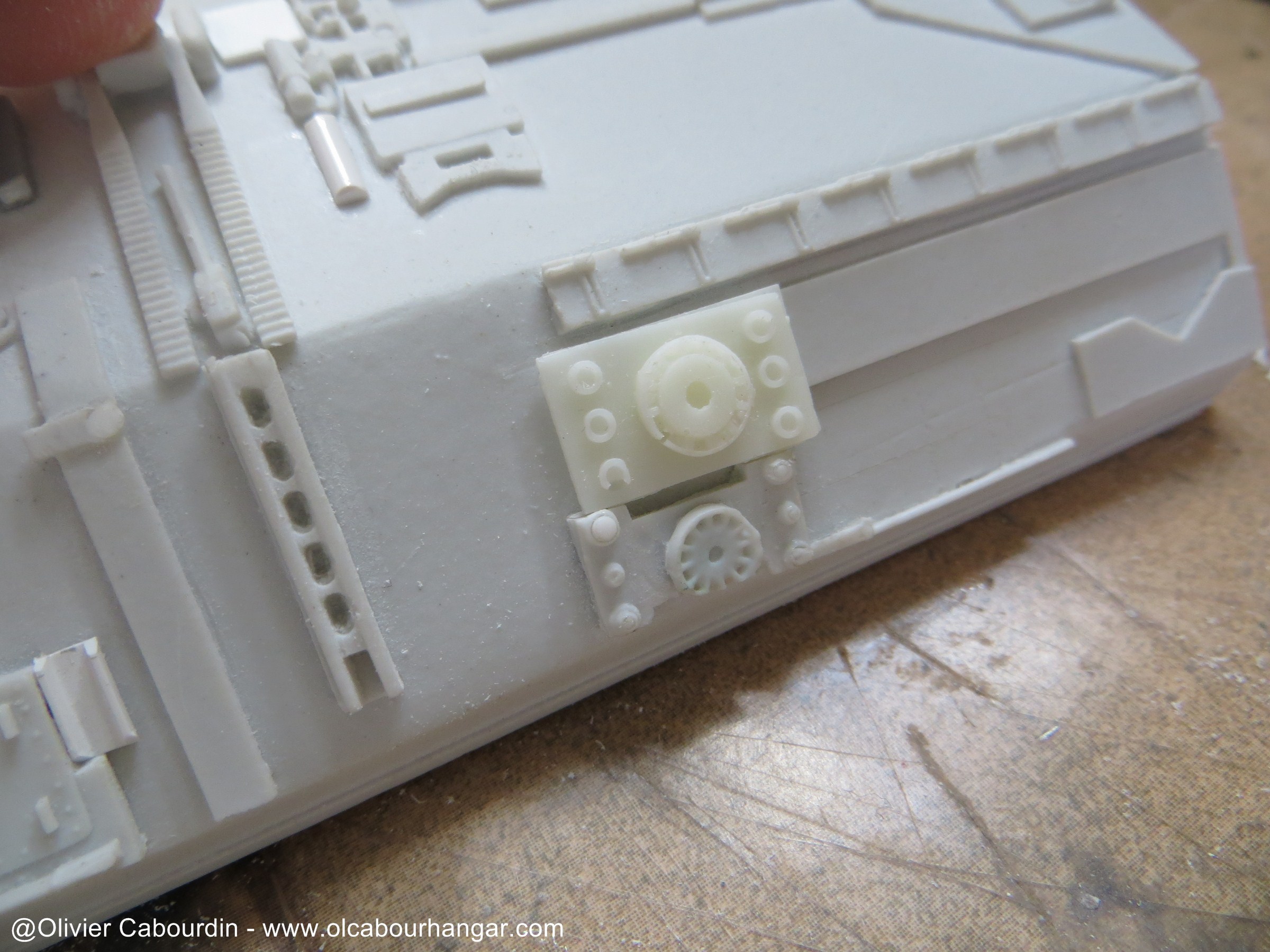

De chaque côté de la tête et du module moteur, il y a des petits caissons avec 6 points lumineux jaunes chacun.
Les pièces fournies sont un peu trop grandes et devraient différer entre l'avant et l'arrière.
Je les ai donc modifiés ou remplacés, puis collés pour percer les trous pour les fibres.
Avant
Arrière
- jours restants
Je comble quelques jours entre les grosses pièces:
ici le cou
et là le module moteur.
- Dernier montage à blanc avant mise en place de l'éclairage. Ce qui est pratique avec ce montage avec des visses, c'est que tout se redémonte jusqu'au dernier moment :)
- installation tubes et remplacement détails hangars
Les tubes de lancement des viper sont mis en place. une petit bande de carte plastique les amène au bon niveau
Les petites plaques détaillées, et remoulées en résine, remplacent celles d'origines sur le kit. Il y a 5 à disposer : 3 sur le hangar droit, 2 sur le gauche, et non symétriquement placés comme sur le modèle de studio.
Je poursuis donc l'explication du montage.
- caissons à lumières jaunes
De chaque côté de la tête et du module moteur, il y a des petits caissons avec 6 points lumineux jaunes chacun.
Les pièces fournies sont un peu trop grandes et devraient différer entre l'avant et l'arrière.
Je les ai donc modifiés ou remplacés, puis collés pour percer les trous pour les fibres.
Avant
Arrière
- jours restants
Je comble quelques jours entre les grosses pièces:
ici le cou
et là le module moteur.
- Dernier montage à blanc avant mise en place de l'éclairage. Ce qui est pratique avec ce montage avec des visses, c'est que tout se redémonte jusqu'au dernier moment :)
- installation tubes et remplacement détails hangars
Les tubes de lancement des viper sont mis en place. une petit bande de carte plastique les amène au bon niveau
Les petites plaques détaillées, et remoulées en résine, remplacent celles d'origines sur le kit. Il y a 5 à disposer : 3 sur le hangar droit, 2 sur le gauche, et non symétriquement placés comme sur le modèle de studio.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
Sacré "morcif". La peinture va être rock and roll pour donner vie à tout ça ! Chapeau !
pili-- Membre Actif
- Nombre de messages : 1624
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Battlestar Galactica - 37 pouces/1 mètre
pili- a écrit:Sacré "morcif". La peinture va être rock and roll pour donner vie à tout ça ! Chapeau !
Ca sera même du rock acrobatique ! ;)
---
L'aménagement intérieur des hangars a pris du temps car je voulais qu'il ressemble aux dessins de Andy Probert utilisés comme trompe l'oeil sur le modèle original du Galactica (et dont 2 decals sont fournis dans le kit).
Il fallait donc traduire et extrapoler le dessin tout en jouant avec l'espace réduit, l'eclairage, les échelles discordantes entre le dessin le hangar et les tubes de lancement des Viper (dans les tranchées latérales des hangars).
Mon plan est tracé directement sur la pièce. Il ne fera pas toute la longueur, à cause de la barre métallique des supports latéraux.

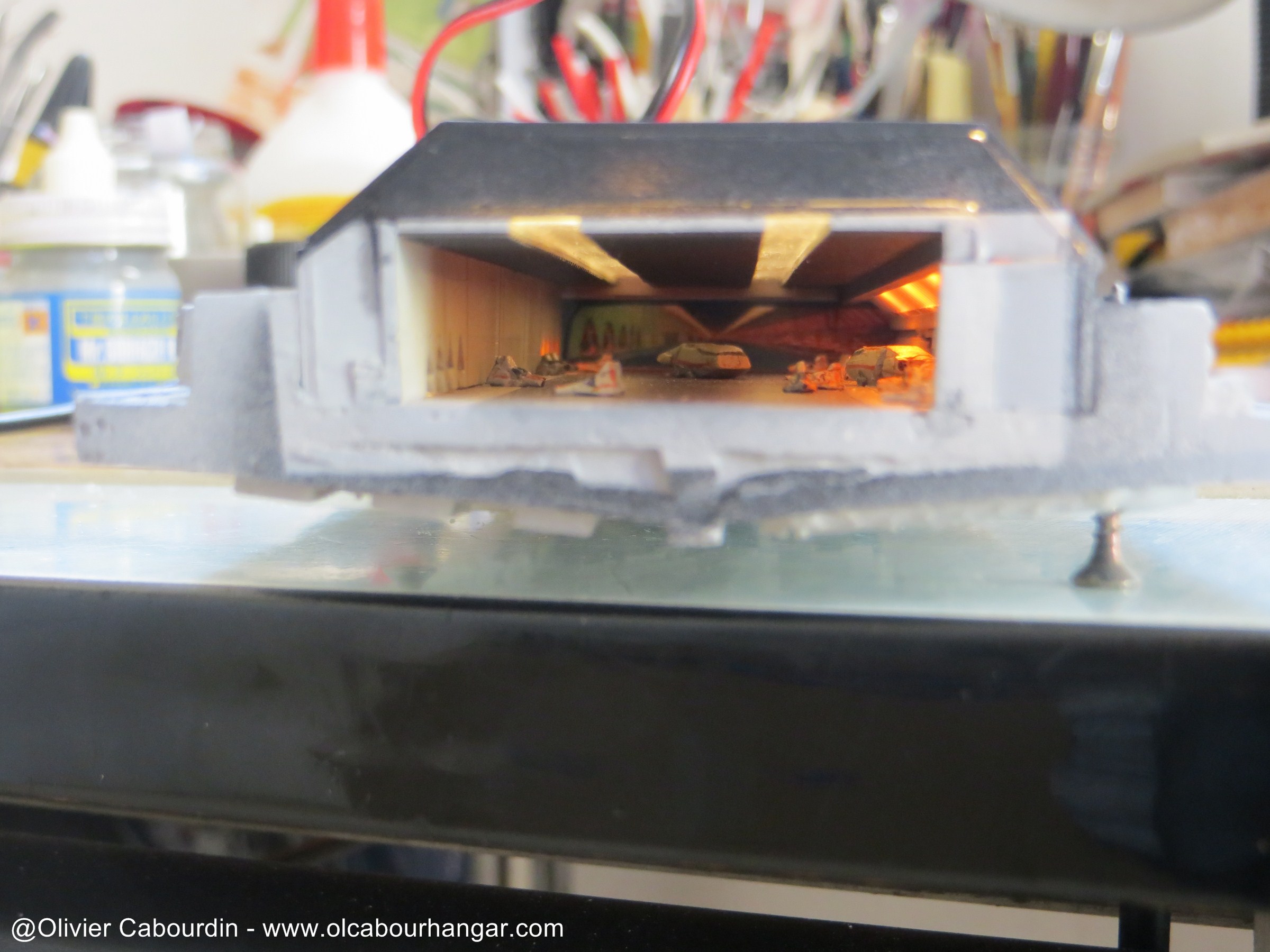

Bien sûr, il sera éclairé, en blanc au dessus de la piste, et rouge sur les côtés.

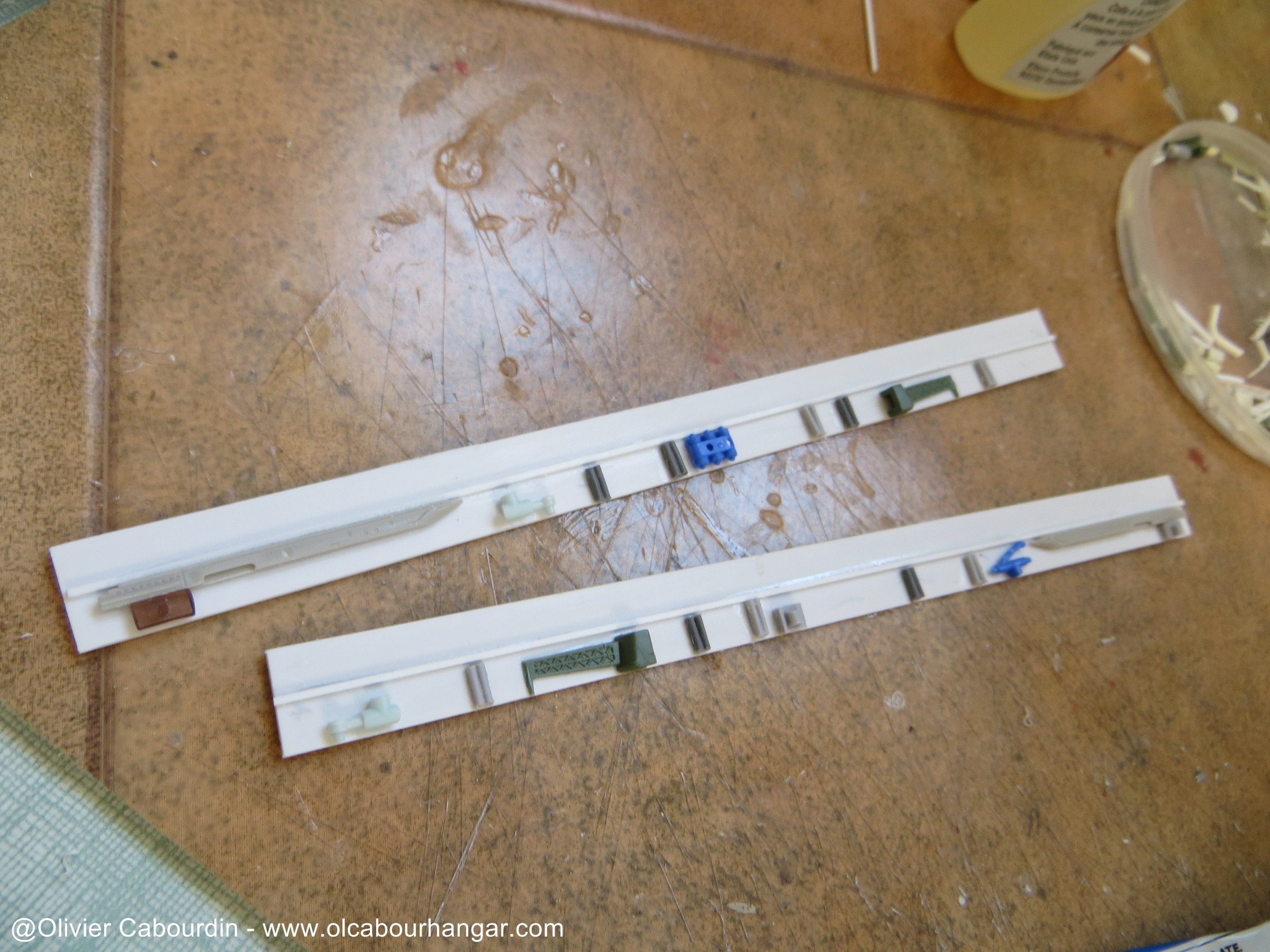

Du côté et atelier, je place des greeblies le long du mur.
Et du côté des alcôves d'accès aux tubes de lancement, le mur est bien lisse, donc je trace des gravures pour meubler un peu.
Les ouvertures en trapèze sont aux entrées des tubes de lancement des Viper et sont alignés pour correspondre aux sorties des tubes sur les côtés extérieur des hangars.

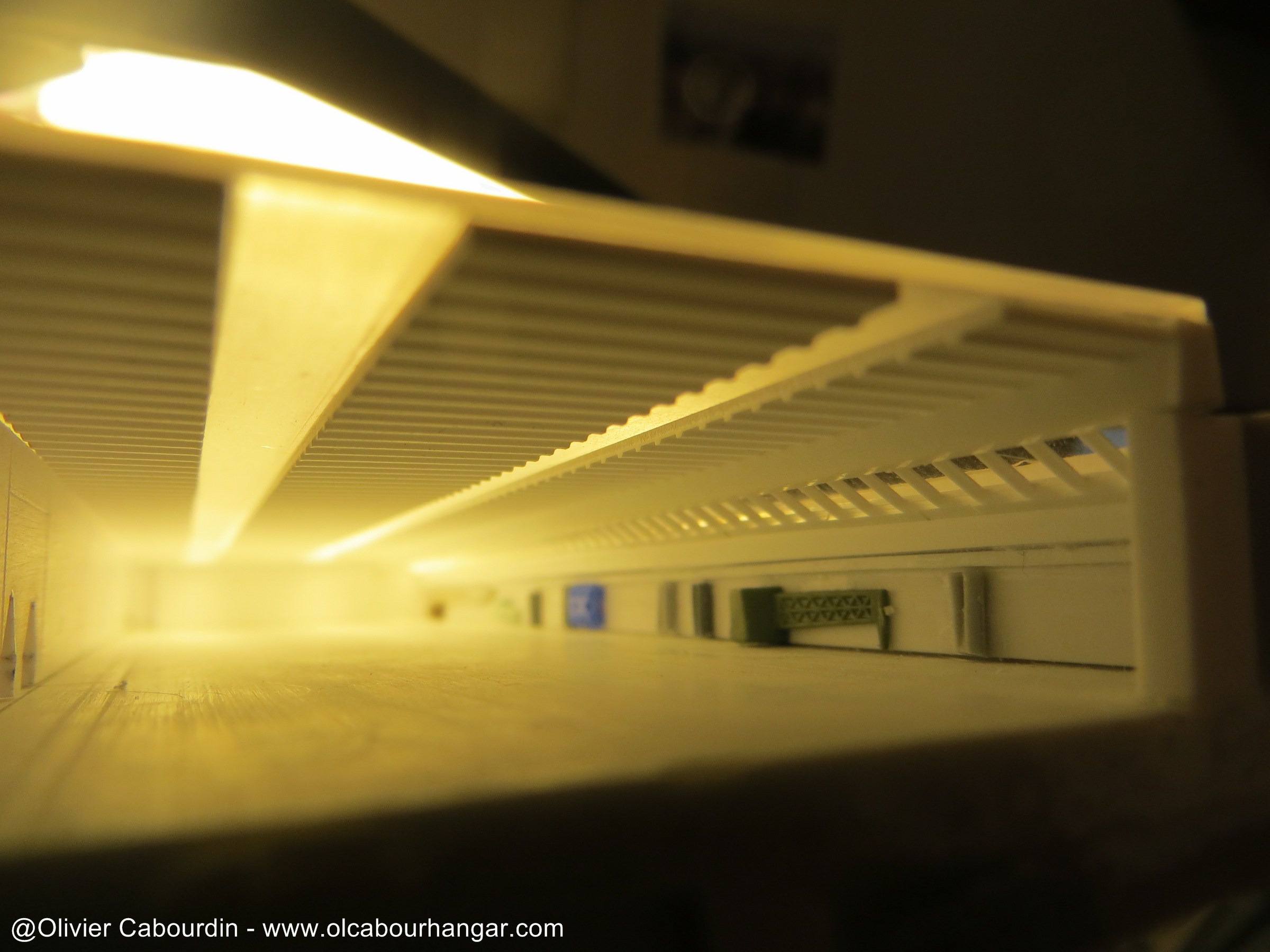

Le plafond de la piste est en carte plastique transparente dépolie, détaillée avec des plaques Evergreen, derrière lequel sera placé l'éclairage plus tard, en éclairage indirect.
Le plafond de l'atelier est une échelle recouverte de plastique transparente dépolie, qui sera peinte en Clear Red. Les led seront plus tard placés par dessus.
Pour que les led ne bougent et restent en éclairage indirecte, Un logement est créé en carte plastique au dessus de plafond pour les emprisonner.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
J'allais encore te suggérer de mettre un miroir comme dans le dock des Eagles mais j'adore l'idée du trompe l'oeil.
Par contre sur ton kit ils ont un peu merdé, théoriquement les décalcs qui ressemblent aux dessins de Andy Probert utilisés comme trompe l'oeil sur le modèle original du Galactica ne devraient pas ils être symétriques ?
Mais c'est pas grave, sur les photocopieuses couleur t"as un mode image miroir dans les options avancées, ( pas de scan à faire ) sinon as tu pensé à les rétro-éclairer car je suis pas sur qu'on distingue grand chose.
Par contre sur ton kit ils ont un peu merdé, théoriquement les décalcs qui ressemblent aux dessins de Andy Probert utilisés comme trompe l'oeil sur le modèle original du Galactica ne devraient pas ils être symétriques ?
Mais c'est pas grave, sur les photocopieuses couleur t"as un mode image miroir dans les options avancées, ( pas de scan à faire ) sinon as tu pensé à les rétro-éclairer car je suis pas sur qu'on distingue grand chose.
DV- Membre Actif
- Nombre de messages : 1800
Age : 56
Localisation * : Tatooine
Date d'inscription : 08/01/2011
Re: Battlestar Galactica - 37 pouces/1 mètre
Yep. J'avais bien identifié le loupé.
Il y avait d'ailleurs 2 dessins bien différents sur le vrai Galactica.
Ils ne seront pas rétro-éclairés dans le mien par contre.
Il y avait d'ailleurs 2 dessins bien différents sur le vrai Galactica.
Ils ne seront pas rétro-éclairés dans le mien par contre.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
Au coin du bras avant, il y a un ratelier arrondis de 5 tubes ou bombes, provenant d'un kit de B-29.
La pièce fournie, à base de missiles Macross n'en comporte que 4 et ne me plaisait pas.
Ne trouvant pas d'équivalent dans ma boîte à rabiot, je l'ai faite en scratch à l'aide de morceaux de grappes montées sur la dremel.
Elles sont ensuite positionnées sur un petit support.
La pièce fournie, à base de missiles Macross n'en comporte que 4 et ne me plaisait pas.
Ne trouvant pas d'équivalent dans ma boîte à rabiot, je l'ai faite en scratch à l'aide de morceaux de grappes montées sur la dremel.
Elles sont ensuite positionnées sur un petit support.
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre

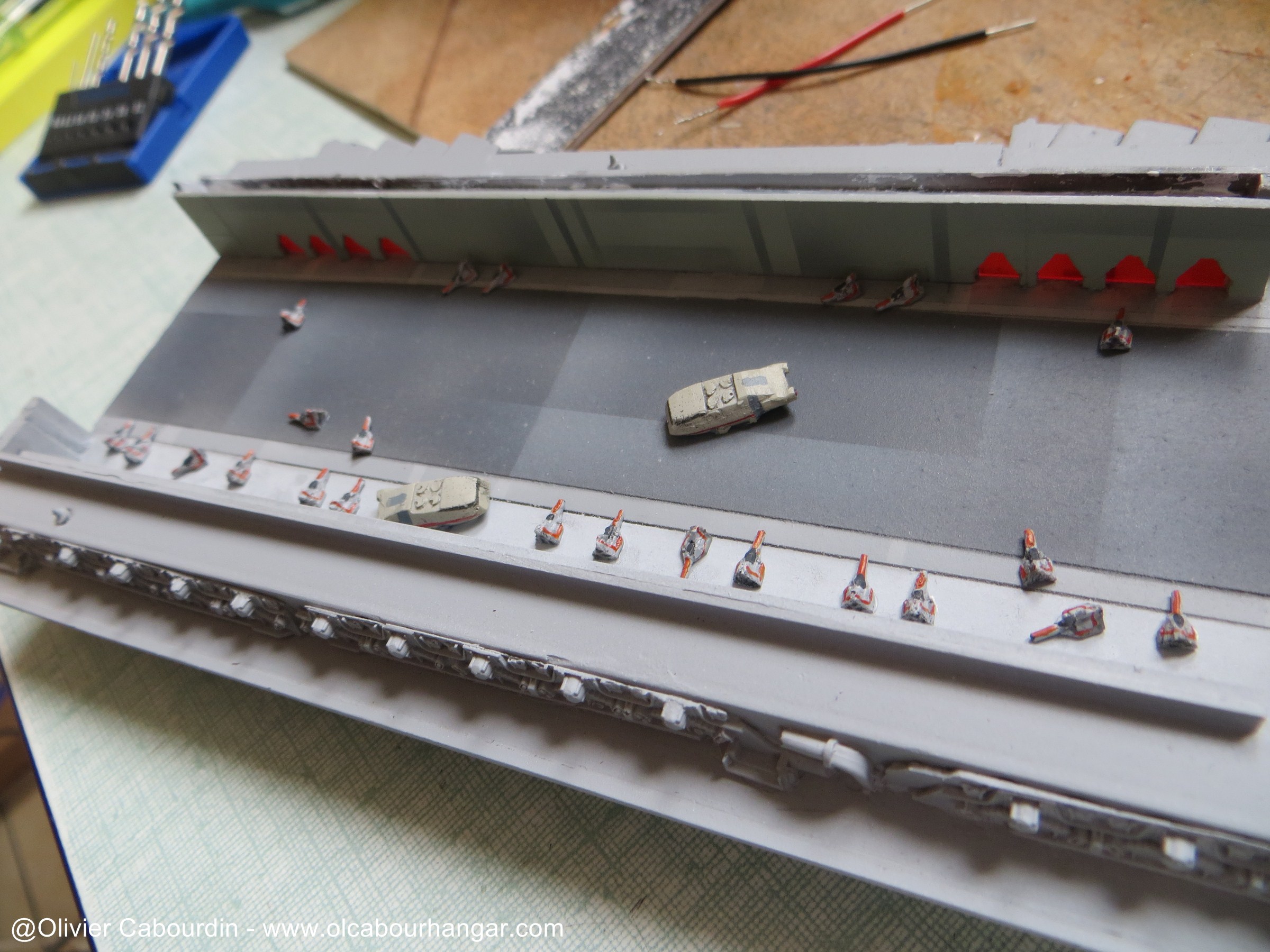

Pour peupler les hangars, j'ai besoin de mini viper et de quelques navettes coloniales.
Le Viper à cette échelle fait 4/5 mm.
Je vais partir d'un profilé en T comme base. J'en ai testé 2 et je pars sur le plus large.
Après quelques coups de cutter, et ajout de 2 petites tiges, cela donne ça.
Pour le master de la navette, je pars d'une section prise dans une barre de PVC.
Je marque les angles en suivant un plan imprimé à l'échelle, et je taille au cutter.
J'ajoute les patins et je grave les panneaux et fenêtres.
Je réalise un premier moulage avec du Siligum.
Et j'obtiens mes premiers tirages
Au bout d'une petite dizaine de tirages, le moule des Viper est mort, mais ce n'est pas grave car maintenant je peux me lancer dans un second avec toute une escadrille, ce qui était le but :)
Ce coup ci, j'utilise du rtv, qui tiendra mieux.
Et voilà des Vipers en grappe !
Le Viper à cette échelle fait 4/5 mm.
Je vais partir d'un profilé en T comme base. J'en ai testé 2 et je pars sur le plus large.
Après quelques coups de cutter, et ajout de 2 petites tiges, cela donne ça.
Pour le master de la navette, je pars d'une section prise dans une barre de PVC.
Je marque les angles en suivant un plan imprimé à l'échelle, et je taille au cutter.
J'ajoute les patins et je grave les panneaux et fenêtres.
Je réalise un premier moulage avec du Siligum.
Et j'obtiens mes premiers tirages
Au bout d'une petite dizaine de tirages, le moule des Viper est mort, mais ce n'est pas grave car maintenant je peux me lancer dans un second avec toute une escadrille, ce qui était le but :)
Ce coup ci, j'utilise du rtv, qui tiendra mieux.
Et voilà des Vipers en grappe !
Invité- Invité
Re: Battlestar Galactica - 37 pouces/1 mètre
Et moi qui te parlais de peinture croyant que tu avait fini le montage. Fou que je suis ...
Le décor et la navette sont sublimes !
Le décor et la navette sont sublimes !
pili-- Membre Actif
- Nombre de messages : 1624
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013
Re: Battlestar Galactica - 37 pouces/1 mètre
Je suis bien heureux de voir que je ne suis pas le fou le plus fou.
Super ton travail
Super ton travail
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Battlestar Galactica - 37 pouces/1 mètre
Merci les gars :)
Mise en peinture des dizaines de viper et des navettes. Les bandes orange, cockpits et réacteurs sont réalisés à la main.
Je suis un Viper maniac ! :D
(et non, je ne suis pas une thérapie !)
Pour la peinture des hangars, je joue avec différentes teintes de gris : des standards, des tirant vers le vert, d'autres vers le beige...
Les ateliers sont en blanc pour bien refléter l'éclairage rouge du plafond.
Un léger jus noir pour mettre en relief les greeblies des ateliers
carte transparente rouge derrière les portes des tubes de lancement des viper
Comme mes hangars ne peuvent aller jusqu'au fond à cause des supports latéraux, je les étends articiellement avec un decal.
Pour cela, j'ai légérement modifié les scans du dessin original (suppression des gros Viper, ajustement des couleurs)
Installation des Viper et navettes
- hangar droit
- hangar gauche
Finalisation de l'éclairage des hangars. Seuls des LED blanc chaud seront utilisés. Les ambiances rouges sont des feuilles plastiques transparentes recouverte de Tamiya Clear Red.
Il y aura finalement 11 led dans chacun d'eux.
Mise en place du plafond
qui est peint en noir (à la bombe)
Je suis plutôt content du résultat :)
- hangar droit
- hangar gauche
Mise en peinture des dizaines de viper et des navettes. Les bandes orange, cockpits et réacteurs sont réalisés à la main.
Je suis un Viper maniac ! :D
(et non, je ne suis pas une thérapie !)
Pour la peinture des hangars, je joue avec différentes teintes de gris : des standards, des tirant vers le vert, d'autres vers le beige...
Les ateliers sont en blanc pour bien refléter l'éclairage rouge du plafond.
Un léger jus noir pour mettre en relief les greeblies des ateliers
carte transparente rouge derrière les portes des tubes de lancement des viper
Comme mes hangars ne peuvent aller jusqu'au fond à cause des supports latéraux, je les étends articiellement avec un decal.
Pour cela, j'ai légérement modifié les scans du dessin original (suppression des gros Viper, ajustement des couleurs)
Installation des Viper et navettes
- hangar droit
- hangar gauche
Finalisation de l'éclairage des hangars. Seuls des LED blanc chaud seront utilisés. Les ambiances rouges sont des feuilles plastiques transparentes recouverte de Tamiya Clear Red.
Il y aura finalement 11 led dans chacun d'eux.
Mise en place du plafond
qui est peint en noir (à la bombe)
Je suis plutôt content du résultat :)
- hangar droit
- hangar gauche
Invité- Invité
Page 4 sur 7 • 1, 2, 3, 4, 5, 6, 7
Sujets similaires
» Battlestar Galactica - Blaster pistol TOS
» Colonial Viper - Battlestar Galactica - Monogram
» Battlestar Galactica - Cylon Basestar - Revell
» Battlestar Galactica - Cylon Raider - Revell
» papercraft cylon centurion (new génération)
» Colonial Viper - Battlestar Galactica - Monogram
» Battlestar Galactica - Cylon Basestar - Revell
» Battlestar Galactica - Cylon Raider - Revell
» papercraft cylon centurion (new génération)
ArtMovieFan :: CREATION :: MAQUETTES
Page 4 sur 7
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
