AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mer 13 Jan 2016 - 19:14

Merci les gars......

DJSLY l'AT-ST est déjà fait, manque la vidéo.......

AT TE STAR WARS - Page 3 Img_3110

AT TE STAR WARS - Page 3 Img_3111
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par diogene Mer 13 Jan 2016 - 19:36

Un AT TE motoriser smily46

Le truc de fou smily17

Le  pouvoir de la mecanique smily9

Que la force soit avec toi! smily27
diogene
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 40
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par DJSLY Mer 13 Jan 2016 - 21:31

DJSLY l'AT-ST est déjà fait, manque la vidéo....... a écrit:NAINJAUNE

smily46 smily46 smily46

Il sera à Migennes?
DJSLY
DJSLY
Modérateur
Modérateur

Nombre de messages : 1287
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mer 13 Jan 2016 - 21:53

Il sera à MIGENNES (en chair et en os) tout alu....
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par DJSLY Mer 13 Jan 2016 - 21:55

Yes je vais pouvoir l'admirer de prés
DJSLY
DJSLY
Modérateur
Modérateur

Nombre de messages : 1287
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Jeu 14 Jan 2016 - 20:54

La carrosserie de la partie arrière

AT TE STAR WARS - Page 3 At_te_73

AT TE STAR WARS - Page 3 At_te_74

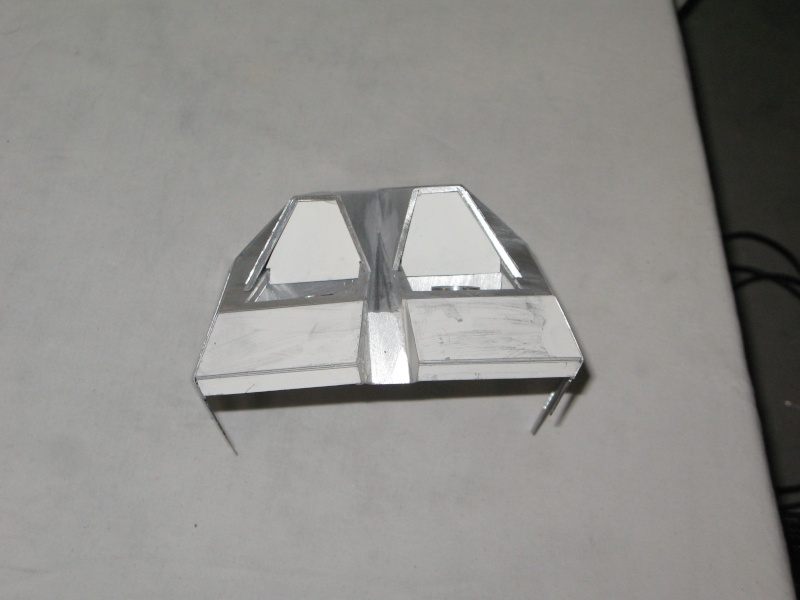

vue de face

AT TE STAR WARS - Page 3 At_te_75

Fabrication des canons, tube laiton et alu

AT TE STAR WARS - Page 3 At_te_76

Pour les support de canons, Noël m'a fortement inspiré, des boules de décoration feront l'affaire

AT TE STAR WARS - Page 3 At_te_77

Une fois mises en place


AT TE STAR WARS - Page 3 At_te_78

Les ????? à l'arrière de la bestiole, est ce une attache remorque ?????

Laiton diamètre 3, et bagues en laiton découpées dans un tube diamètre 4 m/m, l'ensemble soudé.

AT TE STAR WARS - Page 3 At_te_79

AT TE STAR WARS - Page 3 At_te_80
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mar 19 Jan 2016 - 21:13

La motorisation des tourelles de tir.

La boule est maintenue en place sur un morceau de tube, par une vis, un ressort et une plaque d'alu, cette plaque est commune aux deux boules côtes à côtes.

Si je tire sur la plaque d'alu vers la droite, les boules roulent et les canons baissent, si je pousse ils montent.

Si je fait tourner la vis de maintien, les boules et les canons tournent de gauche à droite.

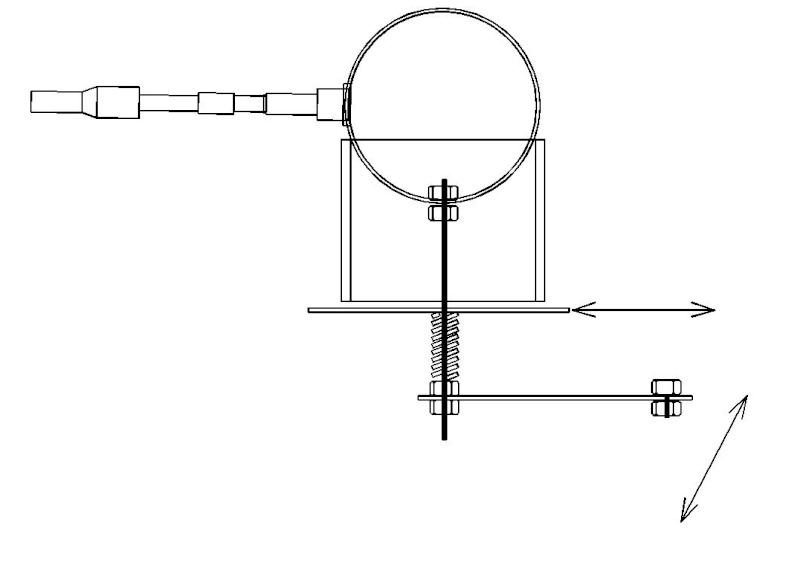

Ci dessous les dessins correspondants à l'explication.


AT TE STAR WARS - Page 3 At_te_81

AT TE STAR WARS - Page 3 At_te_82

Les photos une fois réalisé. La plaque d'alu est bleutée, et commune aux deux boules. Le servo moteur qui fait tourner les cannons de gauche à droite est fixé sur cette plaque.

AT TE STAR WARS - Page 3 At_te_83

ont voit bien le ressort de maintien qui en même temps permet une déformation et une souplesse pour le mouvement haut bas.

AT TE STAR WARS - Page 3 At_te_84

Vue de dessus

AT TE STAR WARS - Page 3 At_te_85

Vue latérale. Le servo du bas tire ou pousse la plaque support.

AT TE STAR WARS - Page 3 At_te_86
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par pili- Mar 19 Jan 2016 - 21:18

Une vidéo, une vidéo, une vidéo ! smily17
pili-
pili-
Membre Actif
Membre Actif

Nombre de messages : 1531
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mar 19 Jan 2016 - 21:38

J'en ait fait une mais elle est illisible, je vais faire mieux et la postér.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par Youli Mar 19 Jan 2016 - 22:11

Cool les boules de Noël. :D

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli
Youli
Modérateur
Modérateur

Nombre de messages : 7479
Age : 53
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par diogene Mer 20 Jan 2016 - 18:42

C'est du super taf! ça doit te faire cogiter un moment tout ça!
diogene
diogene
Membre Actif
Membre Actif

Nombre de messages : 116
Age : 40
Localisation * : pays arvernes
Date d'inscription : 02/05/2015

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mer 20 Jan 2016 - 21:58

C'est bon pour le vieux NAIN de cogiter Rolling Eyes


Le meilleur morceau pour moi, le canon:

un tronc de cône fabrication maison, son traçage a été fait grâce à une formule de calcul trouvée sur le net.

AT TE STAR WARS - Page 3 At_te_87

Découpe

AT TE STAR WARS - Page 3 At_te_88

Le canon des tubes alu emboités l'un dans l'autre, et mise en place dans un tour fabrication maison. Perceuse à colonne avec étaux de maintien, et usinage à la lime et au paier de verre.

AT TE STAR WARS - Page 3 At_te_89

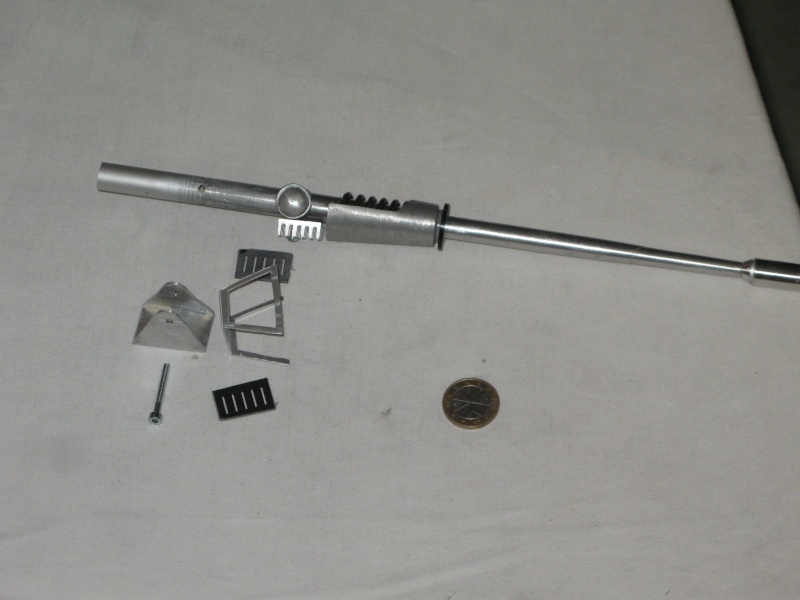

Les pièces détachés qui composent le canon

AT TE STAR WARS - Page 3 At_te_90

Montage

AT TE STAR WARS - Page 3 At_te_91

AT TE STAR WARS - Page 3 At_te_92

AT TE STAR WARS - Page 3 At_te_93
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par flix78 Mer 20 Jan 2016 - 23:17

il m’énerve smily21 smily21 smily21
en plus tout est articulé et fonctionnel smily21 smily21 smily21

Finalement entre cet AT TE et l'AT ST, Migennes n'aura d'yeux que pour lui (j'serai bien au boulot moi)
flix78
flix78
Modérateur
Modérateur

Nombre de messages : 2651
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par pili- Jeu 21 Jan 2016 - 6:40

smily46

C'est quoi ta formule pour la bouche du canon, je n'ai pas compris.
pili-
pili-
Membre Actif
Membre Actif

Nombre de messages : 1531
Age : 53
Localisation * : 91
Date d'inscription : 16/06/2013

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Jeu 21 Jan 2016 - 9:42

Le tronc de cône concerné est la partie centrale du canon.
Ci dessous le lien avec une formule de calcul automatique, qui permet de dessiner la forme du tronc de cône désiré.
http://jm.davalan.org/calc/cone/index.html
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Jeu 21 Jan 2016 - 23:10

La tourelle et son mécanisme, un cylindre PVC, dans lequel un cylindre en aluminium pourra tourner librement, ce cylindre en alu sera solidaire de deux rondelles extérieures qui l'empêcheront de sortir, et de deux autre rondelles intérieures qui serviront à centrer la vis de maintien.
Sur la rondelle basse est fixée une roue dentée qui sera entrainé par un servo pour la rotation.

AT TE STAR WARS - Page 3 At_te_94

Montage

AT TE STAR WARS - Page 3 At_te_95


AT TE STAR WARS - Page 3 At_te_96


Mise en place du canon sur la tourelle.


AT TE STAR WARS - Page 3 At_te_97

AT TE STAR WARS - Page 3 At_te_98

Pour faire monter et descendre le nez du canon, une tige va venir depuis dessous, et va pousser le canon vers le haut. Son retour vers le bas se fera par gravité. ( Poids du canon).
Le servo qui commande cette action se trouve fixé sur la couronne dentée.

Réalisation et essais concluants.

AT TE STAR WARS - Page 3 At_te_99

AT TE STAR WARS - Page 3 At_te100

Le servo de rotation a été modifié, pour tourner à chaque commande à droite ou à gauche de plusieurs tours jusqu'à la remise de la manette de télécommande au point neutre.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par tatoo Sam 23 Jan 2016 - 19:01

que dire .... pour moi ce n'est plus vraiment de la maquette lambda on est plus dans le domaine des maquettes de cinéma ce que tu fait est hors norme dans le petit monde du modélisme j'admire et suis fan !!!!!!!
tatoo
tatoo
Membre Actif
Membre Actif

Nombre de messages : 782
Age : 70
Localisation * : .
Date d'inscription : 27/01/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par DV Sam 23 Jan 2016 - 20:18

Impressionnant, mais il est à quelle échelle au final ?
DV
DV
Membre Actif
Membre Actif

Nombre de messages : 1801
Age : 56
Localisation * : Tatooine
Date d'inscription : 08/01/2011

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par Invité Sam 23 Jan 2016 - 21:04

Ce projet est hors normes. smily3 Bravo.
avatar
Invité
Invité


Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Dim 24 Jan 2016 - 14:22

A l’échelle du NAIN, il fera 65 CM de long hors tout, pour 13.20 m en réalité, soit 1/20°.
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Dim 24 Jan 2016 - 14:24

Ne pensez pas que je sois désordonné, et que je fait tantôt une partie tantôt une autre, je suis obligé de laisser sécher les collages et masticages afin de ne pas tout casser, donc je travaille sur les deux parties en même temps.................

La partie arrière étant entièrement terminée pour les armes et leurs motorisations,  les finitions s'imposent. Comme il ne va pas être peint de si tôt, il va garder sa couleur naturelle.
Certain d'entre vous doivent être contents...
Seules les parties qui ont été collées ont été poncées avant; le blindage lui sera de la couleur de l'aluminium en ma possession: blanc.

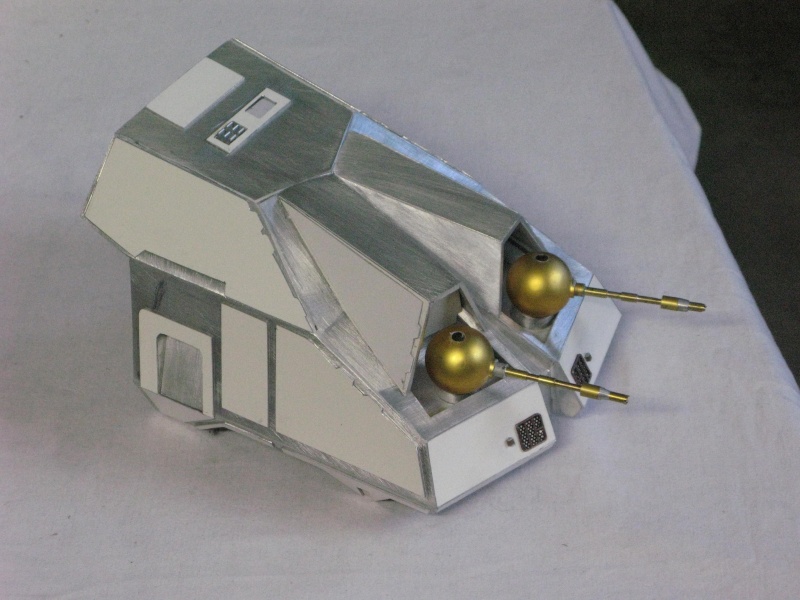

Voici la bête avec son blindage

AT TE STAR WARS - Page 3 At_te101

AT TE STAR WARS - Page 3 At_te102

Les petits détails sont rajoutés comme les poignées pour porter les blindages démontables, (U en aluminium fabrication maison, coupé en sifflet et collé); les petites pastilles bleus proviennent d'ailettes de refroidisseur d'un ventilateur de processeur (déjà vue dans l'AT-ST).

AT TE STAR WARS - Page 3 At_te103

AT TE STAR WARS - Page 3 At_te104

AT TE STAR WARS - Page 3 At_te105
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par Youli Lun 25 Jan 2016 - 19:17

Excellent.
SI c'est du 1/20 j'ai sans doute des figurines qui pourraient s'ajouter à ton oeuvre, si tu veux, j'ai pris en double des trucs à Noz au cas ou.
Il s'agit de ce set là.
AT TE STAR WARS - Page 3 Clone-Clash-Battle-Pack
AT TE STAR WARS - Page 3 S-l225
Et rassure toi ce sera pas à ce prix là.
http://www.ebay.co.uk/itm/Star-Wars-Command-CLONE-TROOPER-CLASH-SET-NEW-9-FIGURES-CAPTAIN-REX-TOY-SOLDIERS-/371538350053?hash=item5681694fe5:g:6q0AAOSwNSxVcZmU

Et j'ai même les droids qui iraient bien pour combattre.

_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli
Youli
Modérateur
Modérateur

Nombre de messages : 7479
Age : 53
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par Invité Lun 25 Jan 2016 - 21:28

Du travaille d'horloger vivement le finale. yoda
avatar
Invité
Invité


Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Lun 25 Jan 2016 - 21:45

Révolution, j’arrête la construction de L'AT TE, du moins la carrosserie, je viens de recevoir après un mois de commande les roulements à billes courroies et poulies crantées.


AT TE STAR WARS - Page 3 At_te106

AT TE STAR WARS - Page 3 At_te107
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par NAINJAUNE Mer 27 Jan 2016 - 21:03

Voici les pièces qui vont servir de "biellettes", tube laiton et morceaux de tube cuivre, les roulements qui vont se trouver aux deux extrémités ont un diamètre de 9 m/m, il faut donc agrandir le tube de cuivre qui fait 8 m/m intérieur, un outil spécial a été confectionné, en haut à gauche, un simple morceau de boulon donc la partie non fileté fait 9 m/m , qui a été limé en cône et introduit de force dans les bouts de cuivre.


AT TE STAR WARS - Page 3 At_te108

Les tube laiton et cuivre soudées ensemble ( brasure ), en haut les roulements à billes.

AT TE STAR WARS - Page 3 At_te109

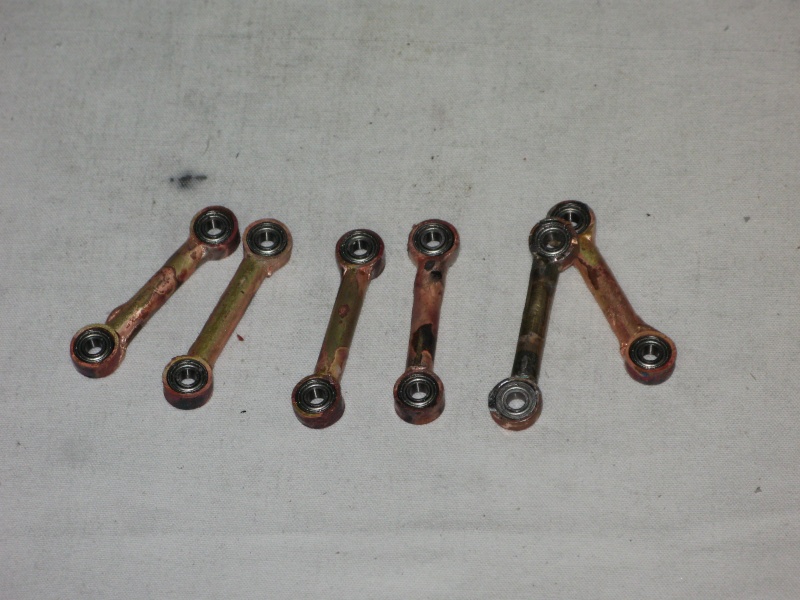

L'ensemble terminé.

AT TE STAR WARS - Page 3 At_te110

Les biellettes servent à retenir le haut de la jambe, la pièce qui se trouve sur l'axe, et qui fait tourner la jambe comme une roue, est en aluminium et est elle aussi munie d'un roulement.

AT TE STAR WARS - Page 3 At_te111
NAINJAUNE
NAINJAUNE
Membre Actif
Membre Actif

Nombre de messages : 1515
Age : 71
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012

Revenir en haut Aller en bas

AT TE STAR WARS - Page 3 Empty Re: AT TE STAR WARS

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 9 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
