STAR WARS : eta-2 (Revell) en survol d'épave
La période des vides greniers reprend, alors il faut être raisonnable et faire un peu de place .
J’ai donc décidé de sortir mes deux kits du chasseur eta-2 (les grands cette fois ci).
Celui de chez REVELL et celui de chez AMT.
J’ai en tête depuis que je les ai de faire une version au sol avec train d’atterrissage et une en vol avec éclairage et buzz droids.
Alors petit comparatif :
• Revell est plus grand que AMT (1/28eme contre 1/35eme).
• AMT est mieux détaillé que Revell (cockpit / ailerons).
• Les pièces AMT joignent mieux de Revell
• AMT permet 3 versions différentes (appui-têtes et ailerons différents)
• Revell et AMT n’ont pas prévu de train d’atterrissage.
• Revell n’a pas de socle.
• AMT n’a pas de pilote.
Finalement, je vais commencer par traiter ici le montage du Revell (plus de place pour insérer l’éclairage).
J’ai donc décidé de sortir mes deux kits du chasseur eta-2 (les grands cette fois ci).
Celui de chez REVELL et celui de chez AMT.
J’ai en tête depuis que je les ai de faire une version au sol avec train d’atterrissage et une en vol avec éclairage et buzz droids.
Alors petit comparatif :
• Revell est plus grand que AMT (1/28eme contre 1/35eme).
• AMT est mieux détaillé que Revell (cockpit / ailerons).
• Les pièces AMT joignent mieux de Revell
• AMT permet 3 versions différentes (appui-têtes et ailerons différents)
• Revell et AMT n’ont pas prévu de train d’atterrissage.
• Revell n’a pas de socle.
• AMT n’a pas de pilote.
Finalement, je vais commencer par traiter ici le montage du Revell (plus de place pour insérer l’éclairage).
Dernière édition par flix78 le Lun 7 Mar 2022 - 0:22, édité 3 fois
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
La différence de taille est vraiment pas énorme même à l'oeil nu...
Tu as pu comparer avec la version AMT en métal ?
Tu as pu comparer avec la version AMT en métal ?
_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli- Modérateur
- Nombre de messages : 7462
Age : 54
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Youli a écrit:La différence de taille est vraiment pas énorme même à l'oeil nu...
Tu as pu comparer avec la version AMT en métal ?
la différence entre les deux versions plastiques est bien visible à l’œil nu. Photos à venir.
la version métal, je ne connais pas.
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Comme tout bon maquettiste qui se respecte, je souhaite faire plusieurs montages/démontages des pièces avant le montage définitif.
Pour ce faire, je dois commencer par agrandir (voir supprimer) les embouts femelles prévus pour le montage des pièces (et oui car initialement c’est un montage sans colle).
Ceci fait, je commence à réécrire l’ordre de « mon » montage (qui n’aura rien à voir avec l’ordre de la notice). Faudrait pas oublier un fil électrique au fond d’une aile collée
Voilà, le nécessaire pour l’éclairage est commandé et j’attends un jeu de micro forêts (qui tarde franchement à arriver)
Le travail de gros œuvre va pouvoir commencer. Je m’en vais « alléger » ce kit
Les photos sont brutes de fraisage sans ponçage. Tout sera retravaillé.
Les réacteurs :
Suppression des embouts de montage
Perçage du fond pour le passage des LED de 5mm
Récup de roue de char Tigre 1/72 pour le design
Les ailes:
Suppression de renforts sur les parties supérieures des ailes (ils ne sont là que pour tenir une petite pièce non collée).
Certains renforts sont cependant conservés pour servir de guide aux fils et fibres optiques
L’avant devra recevoir des LED de 1.8mm alors il faut supprimer de la matière au dessus et en dessous.
Et puis finalement, les embouts mâle/femelle ont dégagé pour faire encore plus de place
Le gouvernement a promis la fibre optique partout en France… alors j’applique les directives et je perce partout

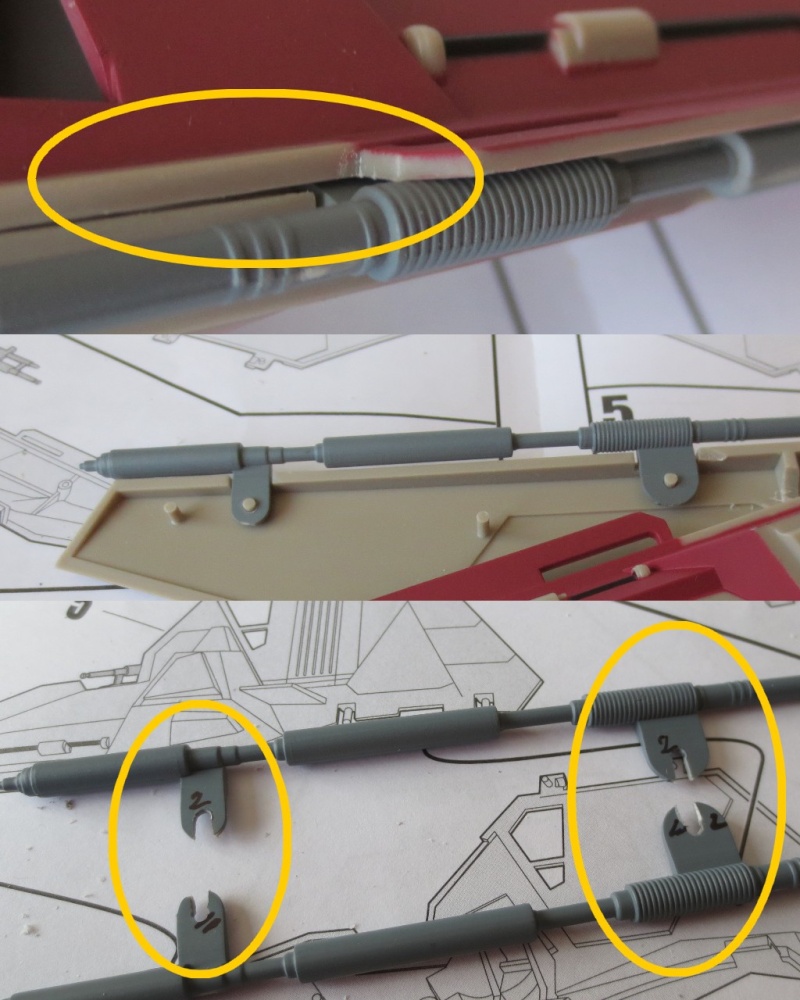

Passage entre les ailes et le cockpit
Si l’on monte les canons comme indiqués, c’est la catastrophe.
Il y a un jour terrible, difficile à reprendre avec la présence des canons. Sans compter, les risques de fuites lumineuses sur tout le long.
Donc, les canons seront montés à la fin simplement en découpant les œillets de montage

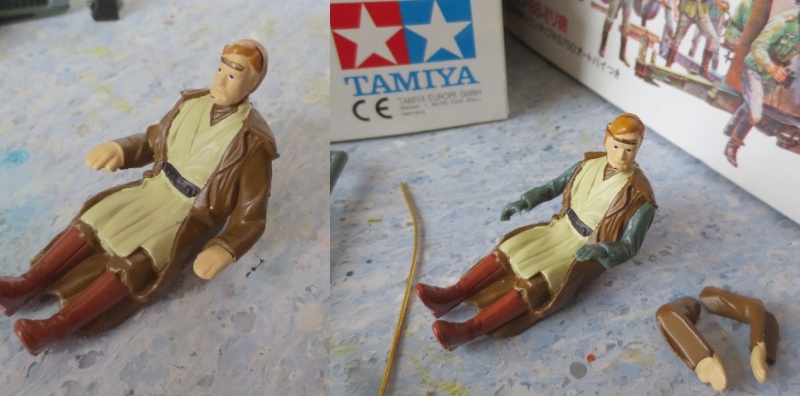

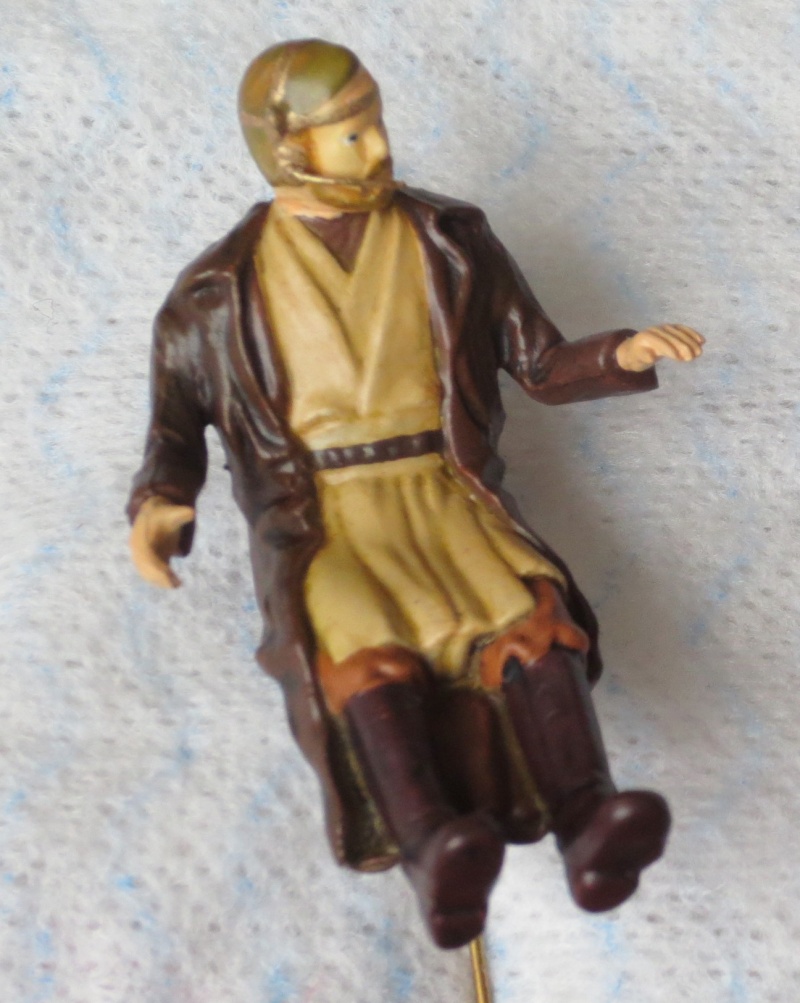

Le pilote:
Plastique mou voir très très mou.
Obi-Wan nécessitera pas mal de retouches de peinture ou plutôt de tout refaire.
Sa posture figé et ses « mains » font pitié.
A l’aide de tige de laiton, le tête est repositionné de côté et les bras sont remplacés par des bras de personnages Tamiya (c’est pas çà qui me manque) La différence d’échelle ne se voit pas trop.
R4:
Nettoyage de l’intérieur de R4 (qui recevra aussi son lot d’éclairage).
La partie supérieur de l’aile gauche devant recevoir R4 :

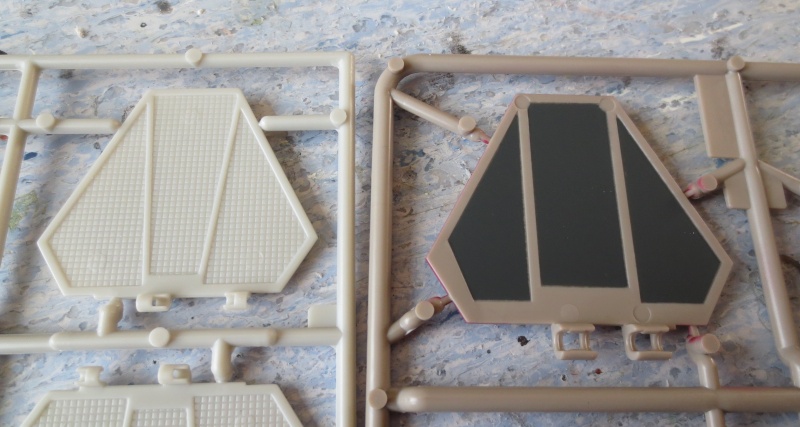

Les ailerons:
Pour les ailerons, cette photo montre bien que côte à côte les 2 vaisseaux sont à des échelles différentes (diorama impossible avec les deux)
Ceux d’AMT sont plus travaillés que ceux de Revell
Comme la maquette sera montée ailerons ouverts, j’ai fait quelques modif avec de la carte plastique et un grillage en plastique que j’avais gardé au cas où. Reste à poncer.
Voilà pour le moment.
Pour ce faire, je dois commencer par agrandir (voir supprimer) les embouts femelles prévus pour le montage des pièces (et oui car initialement c’est un montage sans colle).
Ceci fait, je commence à réécrire l’ordre de « mon » montage (qui n’aura rien à voir avec l’ordre de la notice). Faudrait pas oublier un fil électrique au fond d’une aile collée
Voilà, le nécessaire pour l’éclairage est commandé et j’attends un jeu de micro forêts (qui tarde franchement à arriver)
Le travail de gros œuvre va pouvoir commencer. Je m’en vais « alléger » ce kit
Les photos sont brutes de fraisage sans ponçage. Tout sera retravaillé.
Les réacteurs :
Suppression des embouts de montage
Perçage du fond pour le passage des LED de 5mm
Récup de roue de char Tigre 1/72 pour le design
Les ailes:
Suppression de renforts sur les parties supérieures des ailes (ils ne sont là que pour tenir une petite pièce non collée).
Certains renforts sont cependant conservés pour servir de guide aux fils et fibres optiques
L’avant devra recevoir des LED de 1.8mm alors il faut supprimer de la matière au dessus et en dessous.
Et puis finalement, les embouts mâle/femelle ont dégagé pour faire encore plus de place
Le gouvernement a promis la fibre optique partout en France… alors j’applique les directives et je perce partout
Passage entre les ailes et le cockpit
Si l’on monte les canons comme indiqués, c’est la catastrophe.
Il y a un jour terrible, difficile à reprendre avec la présence des canons. Sans compter, les risques de fuites lumineuses sur tout le long.
Donc, les canons seront montés à la fin simplement en découpant les œillets de montage
Le pilote:
Plastique mou voir très très mou.
Obi-Wan nécessitera pas mal de retouches de peinture ou plutôt de tout refaire.
Sa posture figé et ses « mains » font pitié.
A l’aide de tige de laiton, le tête est repositionné de côté et les bras sont remplacés par des bras de personnages Tamiya (c’est pas çà qui me manque) La différence d’échelle ne se voit pas trop.
R4:
Nettoyage de l’intérieur de R4 (qui recevra aussi son lot d’éclairage).
La partie supérieur de l’aile gauche devant recevoir R4 :
Les ailerons:
Pour les ailerons, cette photo montre bien que côte à côte les 2 vaisseaux sont à des échelles différentes (diorama impossible avec les deux)
Ceux d’AMT sont plus travaillés que ceux de Revell
Comme la maquette sera montée ailerons ouverts, j’ai fait quelques modif avec de la carte plastique et un grillage en plastique que j’avais gardé au cas où. Reste à poncer.
Voilà pour le moment.
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
je m'installe pour suivre ca de prêt
tatoo- Membre Actif
- Nombre de messages : 782
Age : 70
Localisation * : .
Date d'inscription : 27/01/2012
Re: STAR WARS : eta-2 (Revell) en survol d'épave
bravo! je savais même pas qu 'AMT en avait sortie un !!
francois2dk- Membre Actif
- Nombre de messages : 708
Age : 50
Localisation * : dunkerque
Date d'inscription : 09/09/2012
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Génial . Encore un boulot bien détaillé, c'est parfait....
Re: STAR WARS : eta-2 (Revell) en survol d'épave
C'était sorti chez AMT aux USA bien après Revell, pour le dernier film, soit 2005/2006...
Il en existe deux versions, une plastique et une autre métal (comme ils l'avaient fait pour le Naboo Starfighter), leur gamme de kits était limitée et n'avait d'inédit avec Revell que l'espèce de Tank Escargot droid pas très aimé des fans (ce qui est un tort). Ce sont les derniers kits Star Wars, à part les rééditions des vieux kits (Faucon, X wing, Speeder Bike ec.) qui sortirent chez AMT ERTL il y a donc de cela 9 ans.
Il en existe deux versions, une plastique et une autre métal (comme ils l'avaient fait pour le Naboo Starfighter), leur gamme de kits était limitée et n'avait d'inédit avec Revell que l'espèce de Tank Escargot droid pas très aimé des fans (ce qui est un tort). Ce sont les derniers kits Star Wars, à part les rééditions des vieux kits (Faucon, X wing, Speeder Bike ec.) qui sortirent chez AMT ERTL il y a donc de cela 9 ans.
_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli- Modérateur
- Nombre de messages : 7462
Age : 54
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007
Re: STAR WARS : eta-2 (Revell) en survol d'épave
j'aime bien ce tank, sa forme est originaleYouli a écrit:l'espèce de Tank Escargot droid pas très aimé des fans (ce qui est un tort).
petite pub http://www.artmoviefan.net/t3622-corporate-alliance-droide-tank-sur-kashyyyk?highlight=tank
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Toujours en attente des LED bleues (rupture de stock sur la référence commandée) mais cela ne saurait tarder à arriver.
Les micro forets sont arrivés alors, en attendant, je perce le cockpit au 0.4mm / 0.6mm et 0.7mm (les 3 diamètres de fibres optiques que je récupère lors des vides greniers).

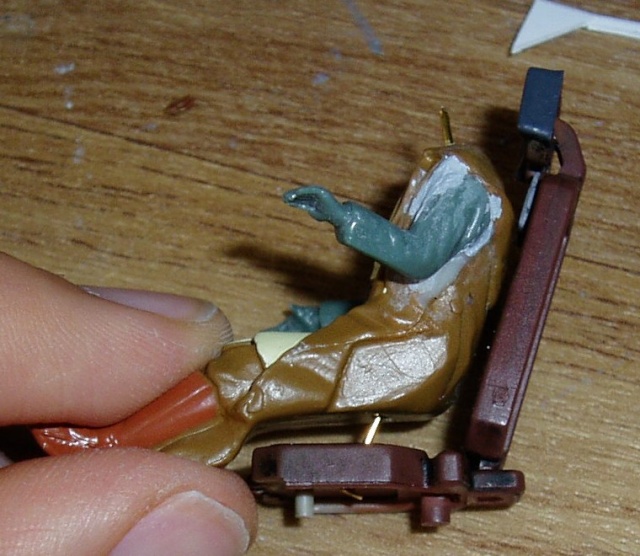

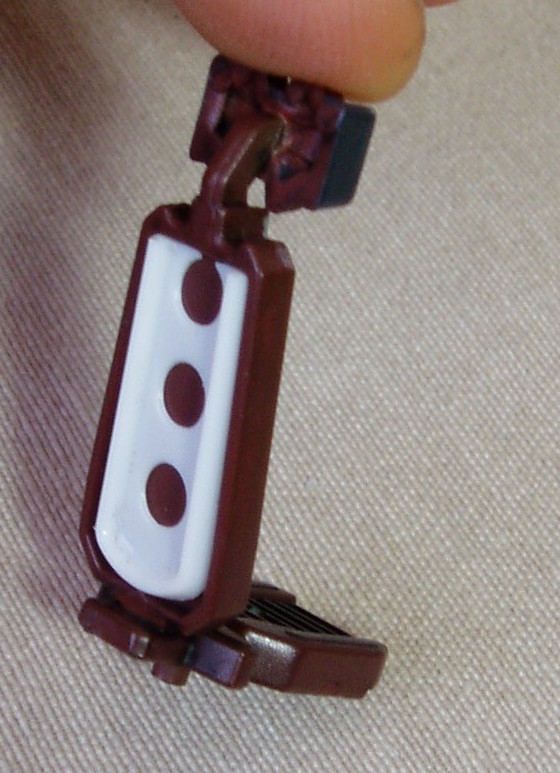

Côté cockpit, l'appui tête du siège était beaucoup trop haut (photo A).
J'ai donc coupé et repositionné la fixation vers le haut (photo B)
Sur la photo C, on voit que c'est déjà mieux.
Photo D, avec un peu d'ajustement lors de la fixation définitive du bras, la poignée de commande devrait être bien en main. Je sais personne ne le remarquera lorsque tout sera terminé (c'est bien pour cela que j'en parle maintenant ).
Les micro forets sont arrivés alors, en attendant, je perce le cockpit au 0.4mm / 0.6mm et 0.7mm (les 3 diamètres de fibres optiques que je récupère lors des vides greniers).
Côté cockpit, l'appui tête du siège était beaucoup trop haut (photo A).
J'ai donc coupé et repositionné la fixation vers le haut (photo B)
Sur la photo C, on voit que c'est déjà mieux.
Photo D, avec un peu d'ajustement lors de la fixation définitive du bras, la poignée de commande devrait être bien en main. Je sais personne ne le remarquera lorsque tout sera terminé (c'est bien pour cela que j'en parle maintenant ).
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
je suis ca de prêt l'éclairage avec fibre optique m'intéresse beaucoup , pour l'alim piles ou secteur ?
tatoo- Membre Actif
- Nombre de messages : 782
Age : 70
Localisation * : .
Date d'inscription : 27/01/2012
Re: STAR WARS : eta-2 (Revell) en survol d'épave
pile pour cette fois ci encore (9v).
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Finalement, ce sera secteur.
Plus écolo et plus économique (environ 0.5€ - 1€ l'alimentation sur les vide-greniers et +/- 1€ le connecteur en boutique d'électronique).
Pour R4,
séance perçage-collage-masticage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage. + un jus marron foncé
Pour les couleurs Hull red XF9, Flat white XF-2 et mélange de Gun métal avec un gris je ne sais plus quoi.
Reste quelques salissures avec des pastels.
Plus écolo et plus économique (environ 0.5€ - 1€ l'alimentation sur les vide-greniers et +/- 1€ le connecteur en boutique d'électronique).
Pour R4,
séance perçage-collage-masticage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage-mascage-peinturlurage. + un jus marron foncé
Pour les couleurs Hull red XF9, Flat white XF-2 et mélange de Gun métal avec un gris je ne sais plus quoi.
Reste quelques salissures avec des pastels.
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave

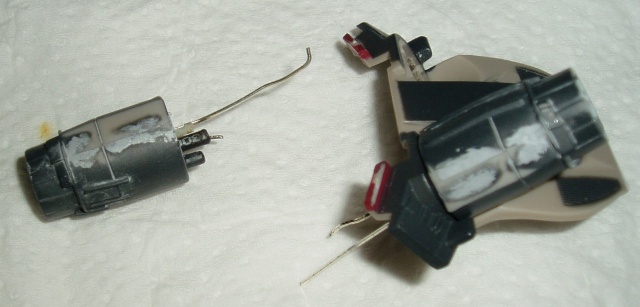

Retour sur les réacteurs:
collage de papier alu de tablette de chocolat et des roues de char 1/72.
Pour éviter l'effet point lumineux, j'ai repris la méthode de Petersteven (papier calque). J'ai pas encore trouvé mieux.
Positionnement de la LED avec un joint modifié pour le maintien et la mise en place et pour éviter les fuites lumineuses.
Afin ne pas voir le raccord des deux parties des réacteurs (côté intérieur), j'ai mis 4 petits morceaux de cartes plastiques autour (2 longs et 2 cours). Avec le mastic on ne voit pas bien, je ferai d'autres photos plus tard.
collage de papier alu de tablette de chocolat et des roues de char 1/72.
Pour éviter l'effet point lumineux, j'ai repris la méthode de Petersteven (papier calque). J'ai pas encore trouvé mieux.
Positionnement de la LED avec un joint modifié pour le maintien et la mise en place et pour éviter les fuites lumineuses.
Afin ne pas voir le raccord des deux parties des réacteurs (côté intérieur), j'ai mis 4 petits morceaux de cartes plastiques autour (2 longs et 2 cours). Avec le mastic on ne voit pas bien, je ferai d'autres photos plus tard.
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
francois2dk- Membre Actif
- Nombre de messages : 708
Age : 50
Localisation * : dunkerque
Date d'inscription : 09/09/2012
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Le paintjob de R4 est bien réussi
DJSLY- Modérateur
- Nombre de messages : 1304
Age : 48
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: STAR WARS : eta-2 (Revell) en survol d'épave

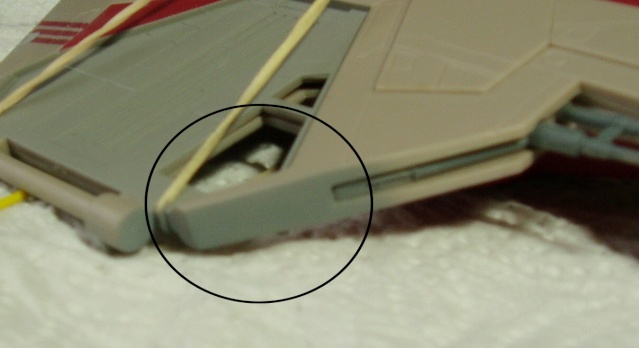

après pas mal d'heures de ponçage,
une sous couche grise est passée sur les jonctions des ailles du fighter et sur les ailerons.
côté aile, c'est bon
côté ailerons le résultat est mitigé (il faut dire qu'il y avait de gros modifications surtout sur les tranches).
pour la face interne (avec grillage) c'est nickel.
pour les tranches, c'est pas parfait partout. Il y a des retouches à faire ici et là
Pourtant, j'ai poncé des heures. Visuellement et au touché ça paraissait ok.
J'utilise du mastic Tamiya putty - basic type (gris).
Je l'applique après l'avoir trempé dans de l'acétone pour le lisser plus facilement.
Une fois bien sec (parfois 2 jours après), je ponce au papier de verre et à l'eau d'abord avec du 400 puis du 600 et enfin du 1000.
Y a t-il mieux comme méthode ou comme mastic ?
ou alors c'est normal de devoir parfois s'y reprendre à 2 fois ?
Merci de votre aide.
une sous couche grise est passée sur les jonctions des ailles du fighter et sur les ailerons.
côté aile, c'est bon
côté ailerons le résultat est mitigé (il faut dire qu'il y avait de gros modifications surtout sur les tranches).
pour la face interne (avec grillage) c'est nickel.
pour les tranches, c'est pas parfait partout. Il y a des retouches à faire ici et là
Pourtant, j'ai poncé des heures. Visuellement et au touché ça paraissait ok.
J'utilise du mastic Tamiya putty - basic type (gris).
Je l'applique après l'avoir trempé dans de l'acétone pour le lisser plus facilement.
Une fois bien sec (parfois 2 jours après), je ponce au papier de verre et à l'eau d'abord avec du 400 puis du 600 et enfin du 1000.
Y a t-il mieux comme méthode ou comme mastic ?
ou alors c'est normal de devoir parfois s'y reprendre à 2 fois ?
Merci de votre aide.
Dernière édition par flix78 le Dim 13 Juil 2014 - 18:35, édité 1 fois
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
pour les réacteurs c'est également ok après ponçage et mise en peinture
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
Pour les ailes tu peux aussi avoir la solution de la baguette plastique à coller tout simplement :) Y'aura, si tu veux pas te prendre la tête à poncer les bords en arête, qu'à tordre avec une source de chaleur les arêtes.
Enfin moi j'aurai fait ça comme ça :)
Enfin moi j'aurai fait ça comme ça :)
_________________
Retrouvez moi sur Youtube pour plein de sujets autour des maquettes de SF !
https://www.youtube.com/user/Yeuweuleu/playlists
Youli- Modérateur
- Nombre de messages : 7462
Age : 54
Localisation * : ASPET
Emploi : Journaliste
Date d'inscription : 23/04/2007
Re: STAR WARS : eta-2 (Revell) en survol d'épave
ça me semble bien partit!
hâte voir la suite!
hâte voir la suite!
Dark kyp- Membre Actif
- Nombre de messages : 521
Date d'inscription : 07/02/2009
Re: STAR WARS : eta-2 (Revell) en survol d'épave
bon çà avance pas vite (comme d'hab)
mais voici la suite
l'arrière du siège est un peu habillé avec une touillette (chère à Youli).
Je trouve que celle ci donne un aspect structure métallique comme sur un avion de chasse (avec la mise en peinture c'est plus flagrant) et elle est pile à la taille.
Elle me permet de bloquer les sangles du siège (faite à l'aide d'étain de bouteille de champagne)
mais voici la suite
l'arrière du siège est un peu habillé avec une touillette (chère à Youli).
Je trouve que celle ci donne un aspect structure métallique comme sur un avion de chasse (avec la mise en peinture c'est plus flagrant) et elle est pile à la taille.
Elle me permet de bloquer les sangles du siège (faite à l'aide d'étain de bouteille de champagne)
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
pour éviter dans le temps tout décollement du pilote sur son siège, j'ai pris l'habitude d'enfoncer une tige de laiton dans le pilote en passant par le siège percé.
Obi Wan terminé:
Obi Wan terminé:
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: STAR WARS : eta-2 (Revell) en survol d'épave
pour l'interieur du cockpit
je pense avoir trouvé (pas tout seul ) un bon rendu teinte / salissures.
Lorsque tout le cockpit sera monté, j'ajouterai quelques détails supplémentaires au niveau des jointures des pièces.
Pour cela j'ai mis la main sur deux mines de petites pièces sur le site du bon coin.
Ces deux boites neuves Tamiya pour bateaux au 1/700
je vous les conseils.
je pense avoir trouvé (pas tout seul ) un bon rendu teinte / salissures.
Lorsque tout le cockpit sera monté, j'ajouterai quelques détails supplémentaires au niveau des jointures des pièces.
Pour cela j'ai mis la main sur deux mines de petites pièces sur le site du bon coin.
Ces deux boites neuves Tamiya pour bateaux au 1/700
je vous les conseils.
flix78- Modérateur
- Nombre de messages : 2816
Age : 50
Localisation * : le 78
Date d'inscription : 23/07/2010
Page 1 sur 7 • 1, 2, 3, 4, 5, 6, 7
Sujets similaires
» Nouveautés Revell Star Wars VII
» Pubs Revell Star Wars
» Présentation vidéo des kits Revell Star Wars
» Papercraft Star Wars Star Trek
» STAR WARS - Death Star II tunnel 1/144
» Pubs Revell Star Wars
» Présentation vidéo des kits Revell Star Wars
» Papercraft Star Wars Star Trek
» STAR WARS - Death Star II tunnel 1/144
Page 1 sur 7
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
