STAR WARS : walker TR-TT (1/20)

maquette et diorama en cours : le walker TR-TT easy kit de chez Revell.
J'ai eu la chance de le trouver au printemps dernier sur un vide grenier à 5€ (tout neuf, pas ouvert !)

Le kit se monte (à blanc) vraiment très bien. Il est de bonne facture.
Son seul défaut est sa figurine en plastique mou (chère à Revell).

Je ne vais pas y passer des mois. Juste un peu d'éclairage au 1/20 c'est trop tentant (oui 1/20 et pas 1/24 comme on peu le voir sur certains sites. Vu la taille du clone c'est plus 1/20).

Grosse différence avec la version du film : la base du pied.


mais comme tout le monde, je laisserai comme cela pour ne pas fragiliser l'ensemble (même si la modif était possible, mais je n'ai pas envie de le prendre la tête )

Ben si, il faut

projet qui n'avance pas vite (comme d'habitude me direz vous)

mais cette fois ci j'ai une bonne excuse :
je passe trop de temps à rechercher certaines pièces de kits lorsque je fais du kitbashing (notamment la partie diorama sur ce projet).
Puis il y a une 15aine de jours je suis tombé sur un casier à vis en plastique 42 tiroirs en vide greniers (3€) comme celui là qui avait servi à ranger ... des petshop (donc neuf) : https://www.leroymerlin.fr/v3/p/produits/casier-a-vis-plastique-42-tiroirs-h-32-5-x-l-40-5-x-p-15-cm-e1400117822
je me suis rappelé que l'un d'entre vous m'avait expliqué qu'il "classait" méthodiquement les pièces de toutes ses nouvelles maquettes (roues avec roues, volant avec volant, siège avec siège...)
Alors, en parallèle de ce projet AT RT, j'ai commencé à la maison ce long travail sur les plus de 120 kits destinés au scratch.

Objectif :
Gain de temps (par la suite) et j'espère aussi gagner un peu de place.


Pour le corps:
on fait de la place pour les Led  mais à cette échelle c'est plutôt simple.
2 couches de peinture Enamel noire pour l'intérieur afin qu'il n'y ait pas de fuite lumineuse

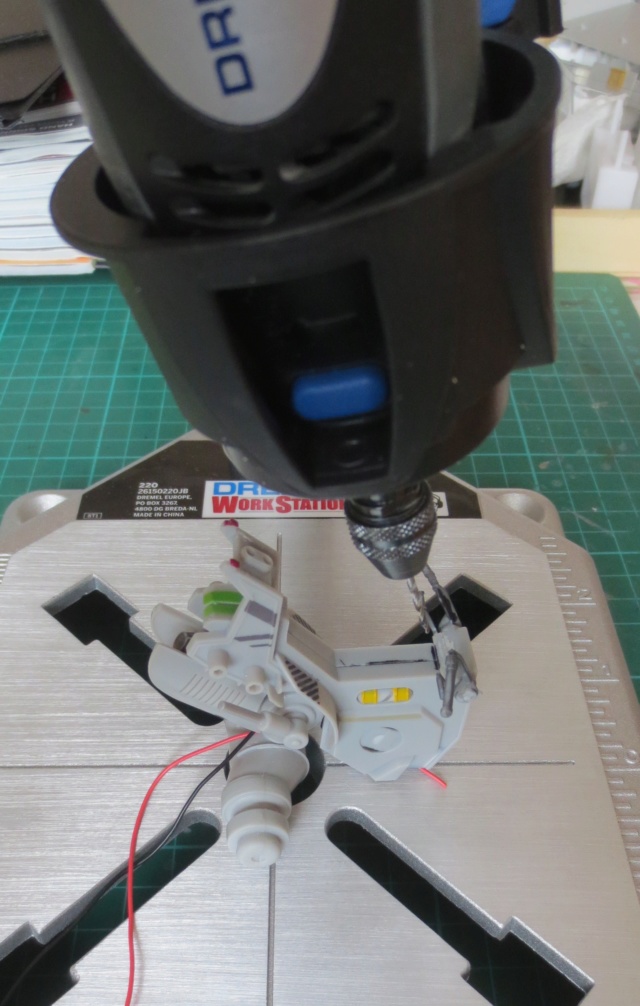

ah oui, j'ai aussi acheté cette "workstation" pour Dremel (très pratique pour les perçages précis)

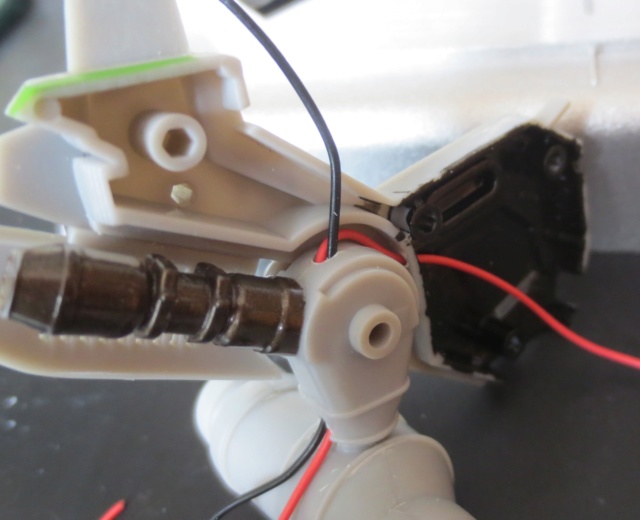

début de passage de fils


pour les pieds:

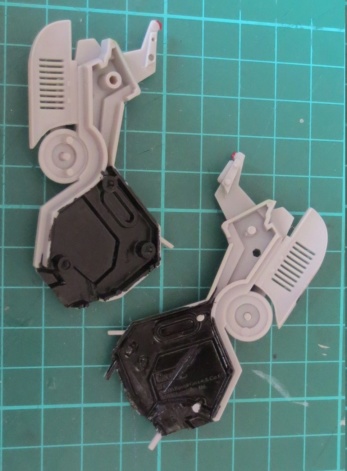

masticage et ponçage des faces G et D des pieds.
Les 3 pivots sont simplistes (un simple axe). Pour les masquer, je sors les kits 1/72 et 1/144 mais aussi des boutons pression en plastique que vous pouvez trouver en mercerie.

J'avais commencé aussi à mettre les pièces dans ce genre de truc ( j'en ai 3) et puis j'ai arrêté, je laisse les kits en boite et les pièces sur les grappes. En fait je trouve ça plus pratique.
Bonne idée les boutons pressions.

gboy1801 a écrit:J'avais commencé aussi à mettre les pièces dans ce genre de truc ( j'en ai 3) et puis j'ai arrêté, je laisse les kits en boite et les pièces sur les grappes. En fait je trouve ça plus pratique.

moi j'en ai marre de chercher dans quelle boite j'ai vu passer telle ou telle pièce
pour le moment j'y crois et puis j'aime quand les choses sont bien rangées et à leur place

Perçage du bouclier pour les feux avants. Rabotage du support du canon.
Des leds rectangulaire sont raccourcies (traits hachurés) afin d'être casées dans le bouclier avant.
Leur découpe à l'aide de minidisque à tronçonner donne un résultat net et permet  également d'avoir une surface dépolie.
Pour leur donner une couleur blanc/jaune, je passe dessus du jaune translucide dilué.

après les classiques séances de ponçage, début de la mise en peinture
L’ensemble du kit est passé en gris H325 de chez MR HOBBY avec quelques nuances (que je ne vois pas) au gris H332

masquage :


le bouclier de REVELL à gauche   /   le mien propre à droite


et toujours l'effet magique du AK088


idem pour les pieds de la bête...

ça marche aussi sur les petites surfaces



vue d'ensemble en attendant les jus



même traitement pour le support du canon (à gauche REVELL à droite la mienne)

Petite modif de l'alimentation du canon.
Certes peu visible une fois montée mais franchement pas top.
Et surtout avec mes modifications/ajouts faits pour passer l'éclairage vers le sol c'est plus pratique pour moi de la fixer dans le creux du support




montage à blanc avec peinture non terminée

C’est normal que cela fasse toujours plastique ?

gboy1801 a écrit:C’est normal que cela fasse toujours plastique ?

- avec une peinture de la même couleur que la grappe
- avec le klir pour préparer la surface pour les jus
- sans les salissures

je dirais oui

comme vous le savez la phase peinture n'est pas mon dada.
Je préfère scratcher / kitbascher / inventer / coller.
Je me suis donc consacré ses dernières semaines à créer le décor du diorama au 1/20ème.

Une sorte de station de pompage en pleine nature.

Pour base :
un fond de char 1/35 / quelques coups de cutter ici et là / deux trois bricoles


Comme partie supérieure
on reste sur du char 1/35 et un peu plus de bricoles

allez un peu de récup... et encore quelques coups de cutter

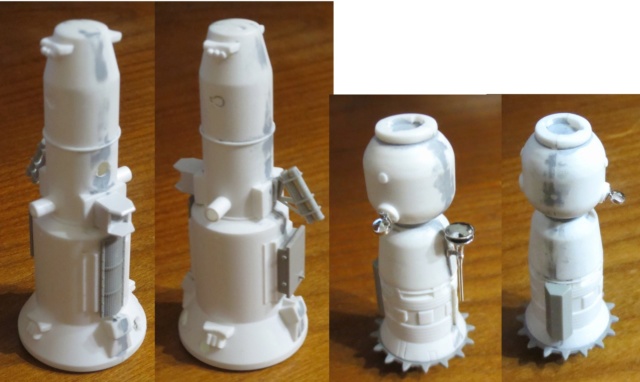

pour les colonnes j'utiliserai des pièces plutôt bien dimensionnées pour l'échelle : des éléments de la station MIR (Heller)





s'ajoutera de la tuyauterie.
Pour toutes ces canalisations je fais comme pour le diorama de la main invisible.
Il faut varier les diamètres, les courbes...

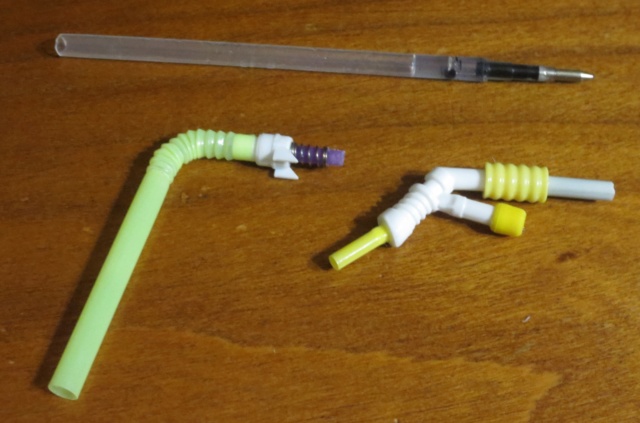

Donc, grappes plastique et pailles de différentes tailles (il y en a de 10mm de diam pour le bubble tea) / tube de ballon fast food / stylo...




Les pièces grises en plastique mou proviennent de Gundam. Elles s'imbriquent bien entre elles et permettent des combinaisons variées.

la planète n'ayant pas une civilisation très évoluée, pas de cellule d’énergie miniature mais une alimentation qui se fera avec des panneaux solaires (pièces de la station MIR encore et le reste provient de plusieurs navires au 1/700 : lance missiles...)

un caisson simplement fait à partir d'un bouchon de gel douche d’hôtel (technique déjà utilisée pour la main invisible)


encore un ensemble de tuyaux, qui viendra sur le dessus (avec un trombone pour les petites durites)

et un petit relais radio pour la transmission des codes défauts de la station


ça c'est un bout de bâtiment de l'US Navy au 1/700, un mat de voilier, des pièces de chars et de connecteurs de coupleurs électriques.
A oui ! j'ai mis un morceau de touillette pour Youli et aussi parce que c'est bien pratique.

maintenant du part du la base du diorama en polystyrène extrudé.

Belle créativité
Par contre je ne comprends pas ton dernier post

pili- a écrit:Par contre je ne comprends pas ton dernier post

moi non plus.
Un truc comme "maintenant JE TRAVAILLE SUR la base du diorama en polystyrène extrudé".

Bravo, encore un scratch et détaillage très réussi

C'est chouette, bravo.
"comme vous le savez la phase peinture n'est pas mon dada.", je me sens moins seul

merci à vous.

La suite sans trop de complications

-- découpe du polystyrène (un jeu d'enfant: rapide, net et sans morceaux) :




-- collage (les morceaux coupés sur les rebords sont retournés et collés ailleurs pour doubler le dénivellé.
-- prise d'empreintes des éléments de décors

dans le même genre que la technique des astéroïdes en mousse expansive,

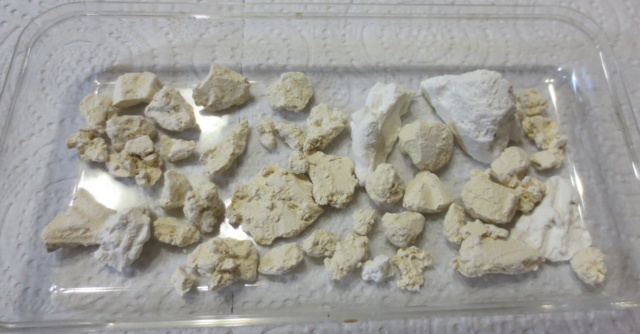

une façon très simple pour alléger vos dioramas lorsque vous souhaitez faire des rochers, utilisation de morceaux de plâtre :



-- mise en place de la colle à carrelage pour la texture du sol et le relief (certains rochers sont plus avancés que d'autres : jus et brossage à sec)
