Re: B-Wing Bandai 1/72

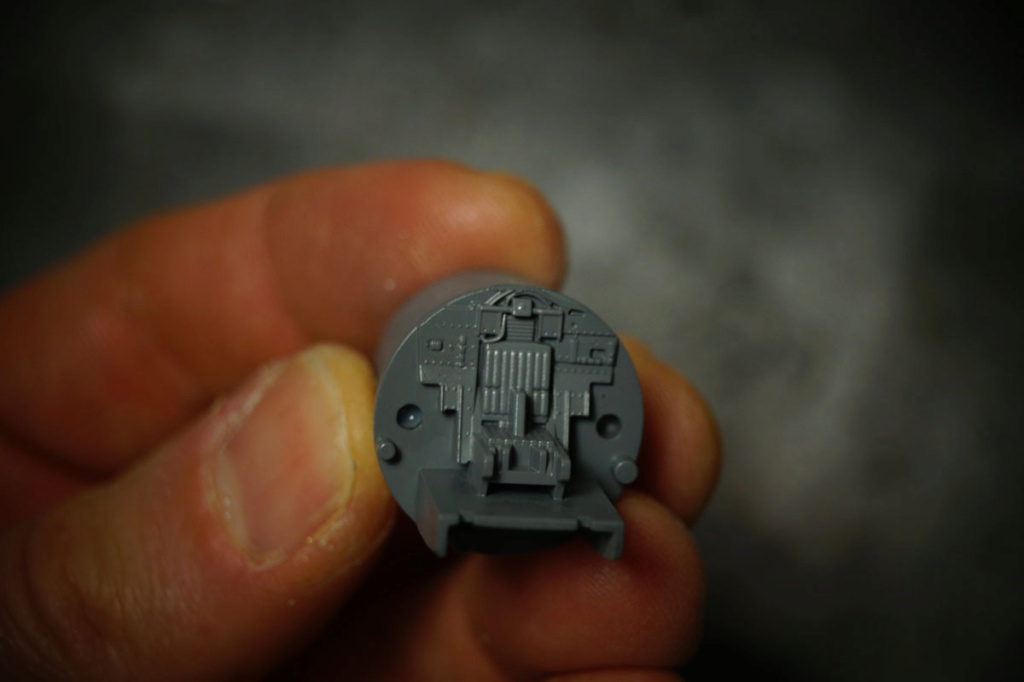

On commence par un très joli cockpit, très détaillé :
![B-Wing Bandai 1/72 Dsc06334](https://i.servimg.com/u/f43/20/21/30/90/dsc06334.jpg)
![B-Wing Bandai 1/72 Dsc06333](https://i.servimg.com/u/f43/20/21/30/90/dsc06333.jpg)
Peint en dark sea grey après sous-coche gun metal.
Les détails sont peint au pinceau avec une variété de couleur allant du noir au chrome silver :
![B-Wing Bandai 1/72 Dsc06335](https://i.servimg.com/u/f43/20/21/30/90/dsc06335.jpg)
![B-Wing Bandai 1/72 Dsc06337](https://i.servimg.com/u/f43/20/21/30/90/dsc06337.jpg)
Perçage des canons situés juste sous le cockpit :
![B-Wing Bandai 1/72 Dsc06336](https://i.servimg.com/u/f43/20/21/30/90/dsc06336.jpg)
D'après le bouquin cross-section il s'agit de deux autoblasters jumelés anti-chasseurs.

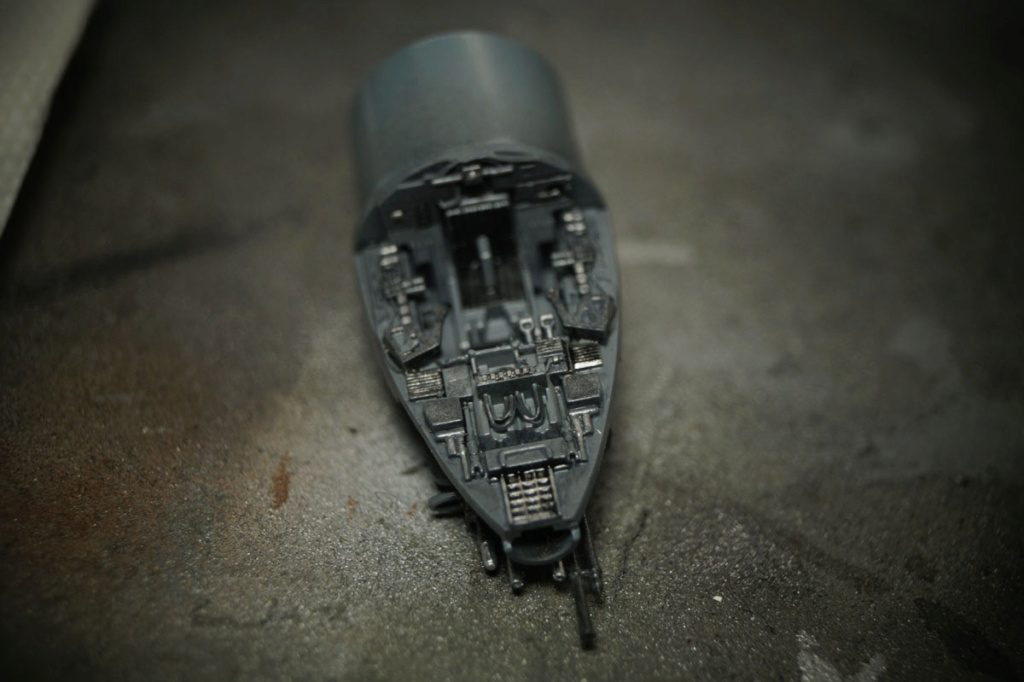

Cockpit finalisé :
![B-Wing Bandai 1/72 Dsc06338](https://i.servimg.com/u/f43/20/21/30/90/dsc06338.jpg)
![B-Wing Bandai 1/72 Dsc06334](https://i.servimg.com/u/f43/20/21/30/90/dsc06334.jpg)
![B-Wing Bandai 1/72 Dsc06333](https://i.servimg.com/u/f43/20/21/30/90/dsc06333.jpg)
Peint en dark sea grey après sous-coche gun metal.
Les détails sont peint au pinceau avec une variété de couleur allant du noir au chrome silver :
![B-Wing Bandai 1/72 Dsc06335](https://i.servimg.com/u/f43/20/21/30/90/dsc06335.jpg)
![B-Wing Bandai 1/72 Dsc06337](https://i.servimg.com/u/f43/20/21/30/90/dsc06337.jpg)
Perçage des canons situés juste sous le cockpit :
![B-Wing Bandai 1/72 Dsc06336](https://i.servimg.com/u/f43/20/21/30/90/dsc06336.jpg)
D'après le bouquin cross-section il s'agit de deux autoblasters jumelés anti-chasseurs.
Cockpit finalisé :
![B-Wing Bandai 1/72 Dsc06338](https://i.servimg.com/u/f43/20/21/30/90/dsc06338.jpg)
Re: B-Wing Bandai 1/72
Un kit "from the box", ça change !
Même pas une petite lumière ?
Même pas une petite lumière ?
gboy1801- Membre Actif
- Nombre de messages : 1912
Age : 56
Localisation * : fontenay aux roses (haut de seine)
Date d'inscription : 27/07/2009
flix78- Modérateur
- Nombre de messages : 2732
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: B-Wing Bandai 1/72
gboy1801 a écrit:Un kit "from the box", ça change !
Même pas une petite lumière ?
Mais si. Plusieurs même. Ce serait un crime de ne pas le faire, le kit a été conçu pour être éclairé. Je vous montrerai ça bientôt.
Re: B-Wing Bandai 1/72
avec ou sans résistancespetersteven a écrit:Mais si. Plusieurs même.gboy1801 a écrit:Même pas une petite lumière ?
![smily19](/users/3015/56/11/84/smiles/smiley19.gif)
![smily19](/users/3015/56/11/84/smiles/smiley19.gif)
flix78- Modérateur
- Nombre de messages : 2732
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: B-Wing Bandai 1/72
Un peu facile ![smily19](/users/3015/56/11/84/smiles/smiley19.gif)
![smily19](/users/3015/56/11/84/smiles/smiley19.gif)
gboy1801- Membre Actif
- Nombre de messages : 1912
Age : 56
Localisation * : fontenay aux roses (haut de seine)
Date d'inscription : 27/07/2009
Re: B-Wing Bandai 1/72
avec ou sans résistances smily19 smily19 a écrit:flix
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Mais si. Plusieurs même. Ce serait un crime de ne pas le faire, le kit a été conçu pour être éclairé. a écrit:petersteven
Tout à fait, pour l'avoir monté il y a quelques années (d'ailleurs j'ai jamais posté le WIP
![smily19](/users/3015/56/11/84/smiles/smiley19.gif)
_________________
Toutes mes réalisations sur :
https://www.facebook.com/pages/STAR-WARS-Kits-Dioramas/1422094128037925
![B-Wing Bandai 1/72 16708412](https://i.servimg.com/u/f76/17/29/41/90/16708412.jpg)
DJSLY- Modérateur
- Nombre de messages : 1297
Age : 47
Localisation * : Sainte Marguerite du Lac Masson (QC)
Date d'inscription : 17/01/2012
Re: B-Wing Bandai 1/72
Socle dans un premier temps pour l'exposer à Cusset puis je l'intégrerai à ma flotte rebelle Sullust ici :
![B-Wing Bandai 1/72 Screen14](https://i.servimg.com/u/f43/20/21/30/90/screen14.jpg)
Le socle sera réutilisable pour d'autres modèles ultérieurement.
![B-Wing Bandai 1/72 Screen14](https://i.servimg.com/u/f43/20/21/30/90/screen14.jpg)
Le socle sera réutilisable pour d'autres modèles ultérieurement.
Re: B-Wing Bandai 1/72
Wouahou !
j’avais encore jamais vu ce projet gigantesque !
Oui, je sais, c'est punissable...
HA LLU CI NANT !!
BRAVO
Et ma femme qui me casse les pieds pour un diorama de 40x50....
j’avais encore jamais vu ce projet gigantesque !
Oui, je sais, c'est punissable...
HA LLU CI NANT !!
BRAVO
Et ma femme qui me casse les pieds pour un diorama de 40x50....
Re: B-Wing Bandai 1/72
Bouq a écrit:
j’avais encore jamais vu ce projet gigantesque !
Ouais. J'aime bien faire dans le gigantesque.
Je dois peut-être compenser un truc...
Re: B-Wing Bandai 1/72
petersteven a écrit:
Ouais. J'aime bien faire dans le gigantesque.
Je dois peut-être compenser un truc...
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Re: B-Wing Bandai 1/72
Peinture et mise en place du pilote sullustéen :
![B-Wing Bandai 1/72 Dsc06339](https://i.servimg.com/u/f43/20/21/30/90/dsc06339.jpg)
![B-Wing Bandai 1/72 Dsc06341](https://i.servimg.com/u/f43/20/21/30/90/dsc06341.jpg)
On va essayer d'éclairer ce cockpit (au moins symboliquement). c'est pas évident, il n'y a vraiment pas beaucoup de place.
J'ai réussi à dégager le passage pour seulement 9 fibres optiques, de part et d'autre du siège :
![B-Wing Bandai 1/72 Dsc06340](https://i.servimg.com/u/f43/20/21/30/90/dsc06340.jpg)
Il a fallu découper un peu :
![B-Wing Bandai 1/72 Dsc06343](https://i.servimg.com/u/f43/20/21/30/90/dsc06343.jpg)
![B-Wing Bandai 1/72 Dsc06344](https://i.servimg.com/u/f43/20/21/30/90/dsc06344.jpg)
La LED sera sous le cockpit, dans le corps du vaisseau :
![B-Wing Bandai 1/72 Dsc06342](https://i.servimg.com/u/f43/20/21/30/90/dsc06342.jpg)
Au passage, on peut voir sur cette photo que je m'étais trompé dans la polarité de la LED. J'ai donc inversé les couleurs des fils a posteriori. J'irai en enfer pour ça.
On n'aura que 9 spots lumineux dont seulement 3 vraiment voyant mais bon, c'est pas si mal :
![B-Wing Bandai 1/72 Dsc06345](https://i.servimg.com/u/f43/20/21/30/90/dsc06345.jpg)
Les fibres éclairent un peu dans le fond, c'est pas mal.
![B-Wing Bandai 1/72 Dsc06339](https://i.servimg.com/u/f43/20/21/30/90/dsc06339.jpg)
![B-Wing Bandai 1/72 Dsc06341](https://i.servimg.com/u/f43/20/21/30/90/dsc06341.jpg)
On va essayer d'éclairer ce cockpit (au moins symboliquement). c'est pas évident, il n'y a vraiment pas beaucoup de place.
J'ai réussi à dégager le passage pour seulement 9 fibres optiques, de part et d'autre du siège :
![B-Wing Bandai 1/72 Dsc06340](https://i.servimg.com/u/f43/20/21/30/90/dsc06340.jpg)
Il a fallu découper un peu :
![B-Wing Bandai 1/72 Dsc06343](https://i.servimg.com/u/f43/20/21/30/90/dsc06343.jpg)
![B-Wing Bandai 1/72 Dsc06344](https://i.servimg.com/u/f43/20/21/30/90/dsc06344.jpg)
La LED sera sous le cockpit, dans le corps du vaisseau :
![B-Wing Bandai 1/72 Dsc06342](https://i.servimg.com/u/f43/20/21/30/90/dsc06342.jpg)
Au passage, on peut voir sur cette photo que je m'étais trompé dans la polarité de la LED. J'ai donc inversé les couleurs des fils a posteriori. J'irai en enfer pour ça.
On n'aura que 9 spots lumineux dont seulement 3 vraiment voyant mais bon, c'est pas si mal :
![B-Wing Bandai 1/72 Dsc06345](https://i.servimg.com/u/f43/20/21/30/90/dsc06345.jpg)
Les fibres éclairent un peu dans le fond, c'est pas mal.
Re: B-Wing Bandai 1/72
Vu la taille, je trouve que c'est très bien.
gboy1801- Membre Actif
- Nombre de messages : 1912
Age : 56
Localisation * : fontenay aux roses (haut de seine)
Date d'inscription : 27/07/2009
Re: B-Wing Bandai 1/72
Un socle interchangeable... curieux de voir.
Bonne idée l'intégration dans ta flotte.
Tu as visé trop court niveau longueur de fils ?
C'est quoi cette mini rallonge de 4cm![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Bonne idée l'intégration dans ta flotte.
Tu as visé trop court niveau longueur de fils ?
C'est quoi cette mini rallonge de 4cm
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
flix78- Modérateur
- Nombre de messages : 2732
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: B-Wing Bandai 1/72
Ah le vilain qui lit pas les posts :
petersteven a écrit:Au passage, on peut voir sur cette photo que je m'étais trompé dans la polarité de la LED. J'ai donc inversé les couleurs des fils a posteriori. J'irai en enfer pour ça.
Re: B-Wing Bandai 1/72
Ah si j'ai lu mais du coup pas compris.
Je pensais que la photo montrais l'erreur :
Fil rouge avec fil bleu
Et que donc tu avais changé ça par la suite.
Perso je n'ai pas toujours des fils de la bonne couleur sous la main (fils de récup).
Par contre j'ai plusieurs couleurs de gaine thermo.
Noire / rouge pour les polarités.
C'est cela ma référence.
Si la maquette fait 1 metre de long il vaut mieux appliquer ta méthode.
Je pensais que la photo montrais l'erreur :
Fil rouge avec fil bleu
Et que donc tu avais changé ça par la suite.
Perso je n'ai pas toujours des fils de la bonne couleur sous la main (fils de récup).
Par contre j'ai plusieurs couleurs de gaine thermo.
Noire / rouge pour les polarités.
C'est cela ma référence.
Si la maquette fait 1 metre de long il vaut mieux appliquer ta méthode.
flix78- Modérateur
- Nombre de messages : 2732
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: B-Wing Bandai 1/72
rouge/bleue, bleue/rouge... moi, je suis déjà bien content quand la diode s'allume !!!
Re: B-Wing Bandai 1/72
Allez, on continue avec le masque de la verrière :
![B-Wing Bandai 1/72 Dsc06411](https://i.servimg.com/u/f43/20/21/30/90/dsc06411.jpg)
J'ai une technique particulière pour faire mes masques de cockpit. Je découpe une multitude de triangles que j'ajuste au plus près des montants :
![B-Wing Bandai 1/72 Dsc06413](https://i.servimg.com/u/f43/20/21/30/90/dsc06413.jpg)
J'ai remarqué que c'était une perte de temps d'essayer de découper une pièce qui a exactement la bonne taille et forme. L'avantage de découper des triangles réside dans le fait que c'est la forme géométrique la plus rapide à créer et que ça donne une variété d'angles qui fait qu'on trouve toujours la pièce qu'il faut pour s'ajuster.

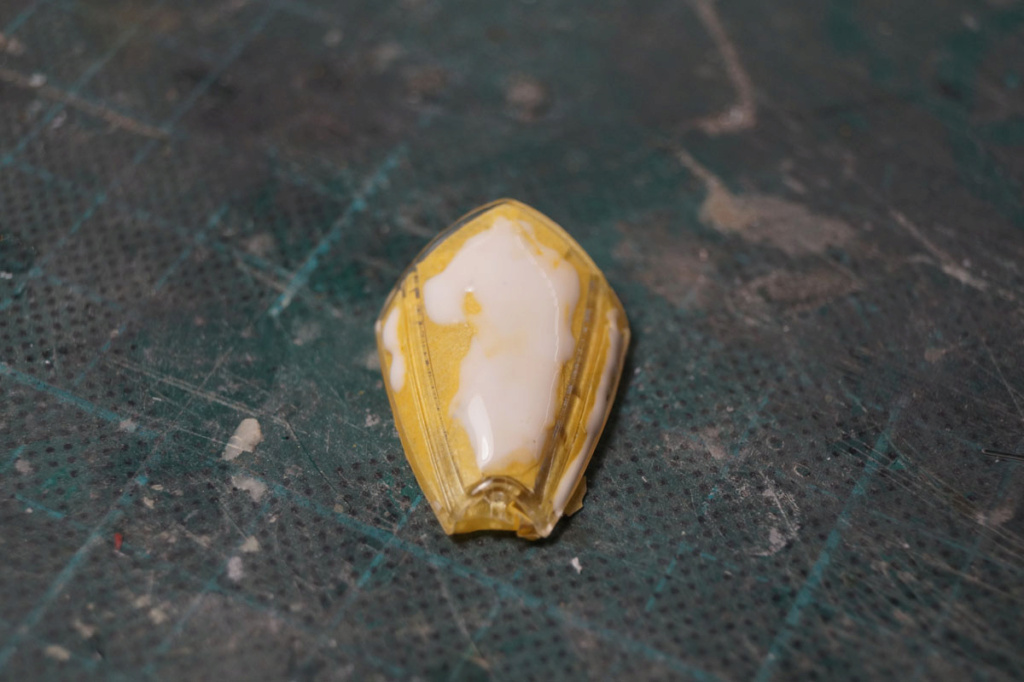

Une fois tout en place, je recouvre de colle blanche pour limiter les risques que la peinture passe sous un petit morceau :
![B-Wing Bandai 1/72 Dsc06410](https://i.servimg.com/u/f43/20/21/30/90/dsc06410.jpg)

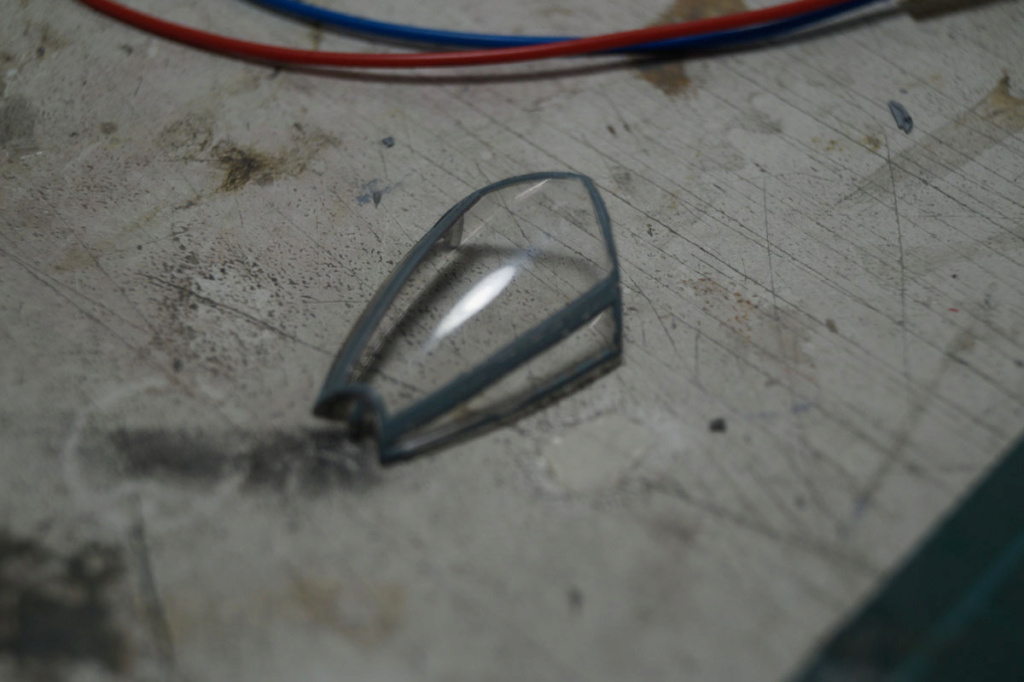

Le résultat est impeccable à tous les coups :
![B-Wing Bandai 1/72 Dsc06412](https://i.servimg.com/u/f43/20/21/30/90/dsc06412.jpg)
![B-Wing Bandai 1/72 Dsc06411](https://i.servimg.com/u/f43/20/21/30/90/dsc06411.jpg)
J'ai une technique particulière pour faire mes masques de cockpit. Je découpe une multitude de triangles que j'ajuste au plus près des montants :
![B-Wing Bandai 1/72 Dsc06413](https://i.servimg.com/u/f43/20/21/30/90/dsc06413.jpg)
J'ai remarqué que c'était une perte de temps d'essayer de découper une pièce qui a exactement la bonne taille et forme. L'avantage de découper des triangles réside dans le fait que c'est la forme géométrique la plus rapide à créer et que ça donne une variété d'angles qui fait qu'on trouve toujours la pièce qu'il faut pour s'ajuster.
Une fois tout en place, je recouvre de colle blanche pour limiter les risques que la peinture passe sous un petit morceau :
![B-Wing Bandai 1/72 Dsc06410](https://i.servimg.com/u/f43/20/21/30/90/dsc06410.jpg)
Le résultat est impeccable à tous les coups :
![B-Wing Bandai 1/72 Dsc06412](https://i.servimg.com/u/f43/20/21/30/90/dsc06412.jpg)
Re: B-Wing Bandai 1/72

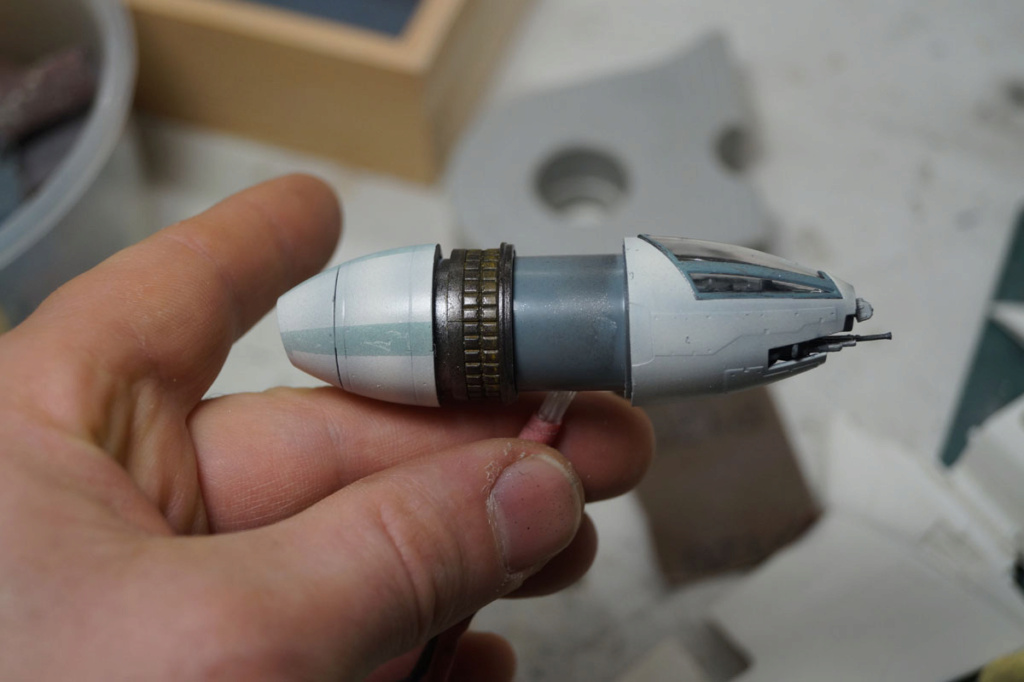

J'ai dû finir la nacelle de cockpit avant tout le reste à cause du montage particulier du vaisseau :
![B-Wing Bandai 1/72 Dsc06414](https://i.servimg.com/u/f43/20/21/30/90/dsc06414.jpg)
![B-Wing Bandai 1/72 Dsc06416](https://i.servimg.com/u/f43/20/21/30/90/dsc06416.jpg)
![B-Wing Bandai 1/72 Dsc06415](https://i.servimg.com/u/f43/20/21/30/90/dsc06415.jpg)
![B-Wing Bandai 1/72 Dsc06418](https://i.servimg.com/u/f43/20/21/30/90/dsc06418.jpg)
![B-Wing Bandai 1/72 Dsc06417](https://i.servimg.com/u/f43/20/21/30/90/dsc06417.jpg)
La technique est classique :
![B-Wing Bandai 1/72 Dsc06414](https://i.servimg.com/u/f43/20/21/30/90/dsc06414.jpg)
![B-Wing Bandai 1/72 Dsc06416](https://i.servimg.com/u/f43/20/21/30/90/dsc06416.jpg)
![B-Wing Bandai 1/72 Dsc06415](https://i.servimg.com/u/f43/20/21/30/90/dsc06415.jpg)
![B-Wing Bandai 1/72 Dsc06418](https://i.servimg.com/u/f43/20/21/30/90/dsc06418.jpg)
![B-Wing Bandai 1/72 Dsc06417](https://i.servimg.com/u/f43/20/21/30/90/dsc06417.jpg)
La technique est classique :
- sous-couche gun metal
- teinte de base : 80% blanc, 20% tan, mon nouveau mélange "gris star wars"
- préombrage
- fonte dans la teinte de base
- vernis klir
- pose des marquages bleus
- re-klir
- lavie gris
- re-klir
- vernis mat
Dernière édition par petersteven le Lun 20 Mar 2023 - 9:11, édité 1 fois
Re: B-Wing Bandai 1/72
![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
![smily9](/users/3015/56/11/84/smiles/smiley09.gif)
photos, explications de techniques diverses,...
on se croirait revenu 10 ans en arrière
![smily27](/users/3015/56/11/84/smiles/smiley27.gif)
flix78- Modérateur
- Nombre de messages : 2732
Age : 49
Localisation * : le 78
Date d'inscription : 23/07/2010
Re: B-Wing Bandai 1/72
Pourquoi une sous couche gun metal pour mettre de la peinture normale par dessus ?
Jayce- Membre Actif
- Nombre de messages : 262
Age : 50
Localisation * : Bretagne
Date d'inscription : 15/07/2018
Re: B-Wing Bandai 1/72
Jayce a écrit:Pourquoi une sous couche gun metal pour mettre de la peinture normale par dessus ?
Les peintures métalliques sont plus poisseuses et accrochent mieux sur le plastique. en outre, elles permettent de faire des éclats en cure-dent sur la teinte de base pour simuler l'usure.
Re: B-Wing Bandai 1/72
Je n'avais pas pensé au chipping effectivement
Jayce- Membre Actif
- Nombre de messages : 262
Age : 50
Localisation * : Bretagne
Date d'inscription : 15/07/2018
Page 1 sur 2 • 1, 2
![-](https://2img.net/i/empty.gif)
» X-wing 1/72 BANDAI
» X-Wing "Resistance" T-70 Bandaï 1/72
» X-Wing Bandai 1/48 moving edition
» Y-wing 1/24 Gold 2
» A-wing par minikuro
» X-Wing "Resistance" T-70 Bandaï 1/72
» X-Wing Bandai 1/48 moving edition
» Y-wing 1/24 Gold 2
» A-wing par minikuro
ArtMovieFan :: CREATION :: MAQUETTES
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
