anneau de transport 1/5

on m'a demandé de faire une scène avec des anneaux de transport comme dans le film et la série TV avec au centre des anneaux des personnages.
donc je dois faire un décor avec 5 anneaux de 42cm de diamètre



je me suis servi pour avoir les détails du modèle qui a servi pour le film.
j'ai donc demandé a pierre de le faire ou plutôt de créer une partie si on regarde bien sur un anneaux ce sont des modules qui se répètent ce qui lui a facilité pour le créer. et je lui ai aussi demandé de l'évider pour alléger le poids.
voici le résultat :




pierre m'en a imprimé deux piéces afin de gagner du temps pour la fabrication plusqu'il m'en faut 200 exemplaires

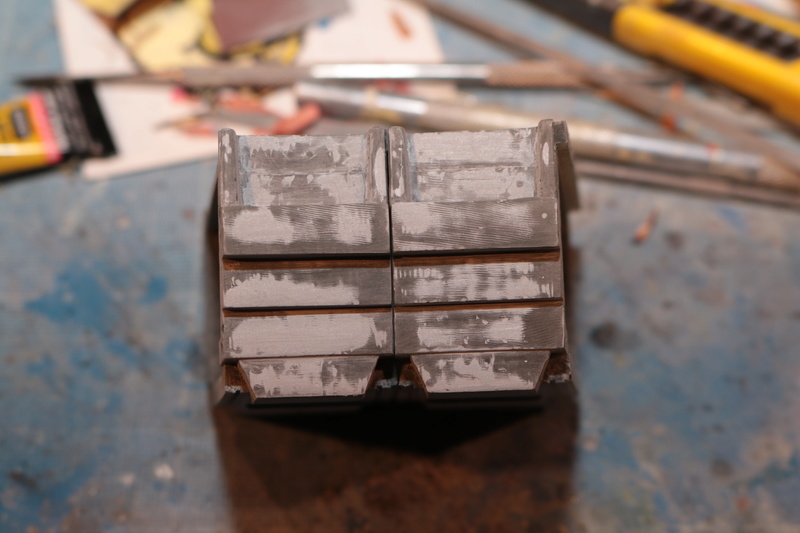

voila fini les deux piéces ont été cleané et parti au moulage maintenant j’attends d'en avoir au moins de quoi faire un anneau complet pour faire mon décor de base positionner les personnages ( il y aura deux horus et un seth)
à très vite pour la suite ...

je n'ai pas encore de quoi faire un anneau complet mais cela commence a avoir de la gueule ...









sur cette photo un moule pour faire une pièce



et là un élevage de pièce à anneau
à très vite pour la suite...

Sympa le projet ! Sur quelle imprimante ça a été fait ? Le résultat a l'air fin. Tu n'as pas trop galéré pour les rendre exploitable ?

l'imprimante utilisé est une imprimante LCD a bain de résine pour faire des prothèses dentaire le laser n'est pas un laser chaud mais un laser froid c'est plus long mais l'imprimante est beaucoup moins cher
(https://fr.aliexpress.com/store/product/High-precision-Photocurable-3d-printer-SLA-3D-printer-photosensitive-resin-SLA-tooth-jewelry/1190493_32737940996.html?spm=2114.12010608.0.0.CIEWRh)   , la création en elle même était assez simple puisque ce sont que des formes géométriques simple , le plus dur à été de trouver la bonne taille et surtout que les pièces s'emboite parfaitement . mais c'est loin d’être fini j'ai encore beaucoup de taff

Merci.
Plus chère que ma Dagoma mais le résultat n'est pas comparable non plus

la mienne c'est pareil j'ai une PP3DP la mini!up , je passerais bien a cette machine mais ce sont les vapeurs de résines qui sentent très fort , il a du faire un coffrage avec une extraction d'air comme il bosse chez lui ce n'est pas évident ..et le prix du litre de résine 150€ , une fois fini d'imprimer il faut passer les pièces au UV et pour finir nettoyer les pieces avec un alcool spécial , bon c'est des manip en plus et un peu de bidouillage mais la qualité d'impression est la

et voila enfin récupéré de quoi faire un anneau complet ... j'ai mis un CD pour vous donner une idée de la chose et un jaffa











maintenant j’attends les instructions pour le décor et je vais commencer a positionner les perso , il me manque et 4 autres anneaux

Merci pour les infos et vivement la suite

j'ai enfin récupéré les tirages pour faire les anneaux oui les 5

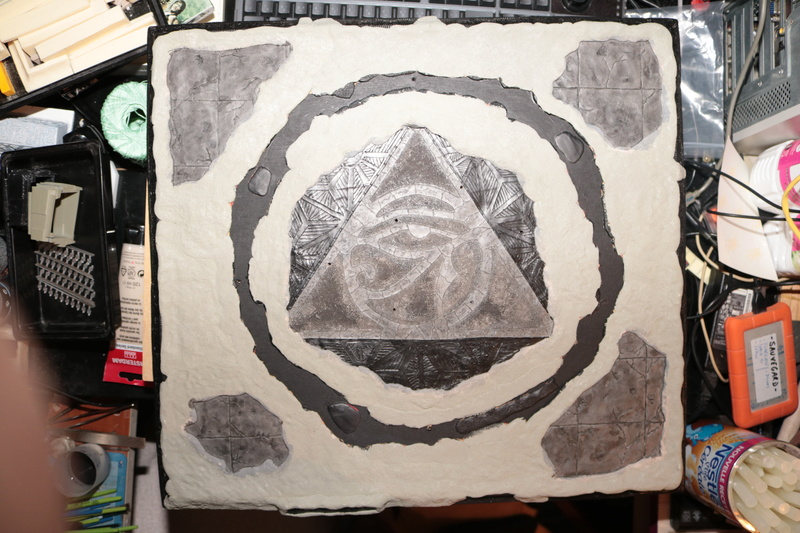

j'ai donc commencé le décor avec au centre l'oeil de Ra ....
il faut que je trouve maintenant des tiges acrylique transparente afin de faire l'effet de lévitation des anneaux

quelques photos de l'avancé du projet 4 anneaux de fini ....



quelques retouche sur le décor et j'attaque les personnages

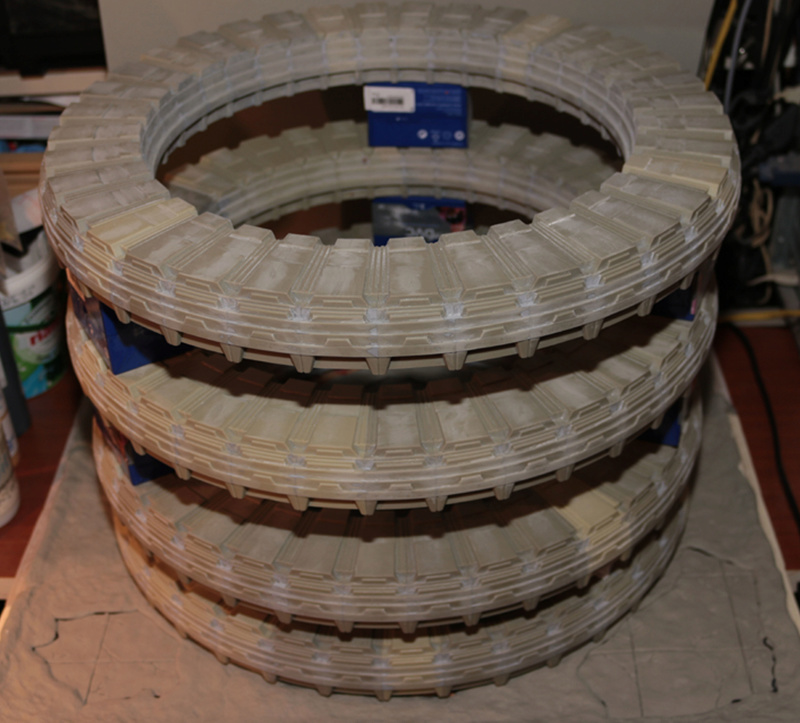

ouf ,enfin fini la préparation des 5 anneaux après avoir utilisé 2 tubes de colle , un tube de putty gris tamiya par anneau et une grosse quantité de papier de verre (je n'ai plus de doigt)..
voici quelques essai de photo , avec juste un personnage déjà fait , il va falloir en mettre 3 ..








sur la dernière j'ai mis une bouteille d'eau pour vous donner une idée de la dimension des anneaux et du décor

Comment vas tu faire tenir les différents anneaux ?

gboy1801 a écrit:Comment vas tu faire tenir les différents anneaux ?

Dans son poste du 16, Le Sculpteur parlait de tige acrylique.
J'ai acheté des tubes Tamiya. Si c'est du plein dont tu as besoin j'irai spontanément voir chez Weber (https://www.weber-metaux.com/). Mais il y a surement d'autres sources.

j'ai trouvé mieux que cela , on va prendre des tuyaux de plexi d'un diamètre de 30 cm qui vont venir se mettre entre chaque anneau il va y en avoir 4 d'un hauteur différente pour chaque d'une épaisseur de 5 mm le client est emballé par cette idée comme cela il n'y aura pas de fixation visible .. c'est fabriquer sur mesure mais cela va être sublime... La j’attends de récupérer la commande dans le semaine ...

j'ai reçu ce soir mes anneaux transparent et j'ai fais un premier essai



on voit un peu de reflet mais avec un éclairage par le dessus cela devrais bien passer

Cool mais tu n'as pas peur qu'avec un éclairage par le dessus ça gâche ton travail de peinture ? Pourquoi ne pas essayer avec 3 fines tiges métalliques (1 mm ou moins) ?

c'est mon client il ne voulais rien voir et avec un éclairage a led bien adapté cela devrais être bon ... il veux son décor le plus réaliste possible ...c'est un chalenge trés motivant pour moi même si cela me donne plus de travail , et surtout de voir mes limites de ce que je peux faire

Ah alors ça ne se discute pas !
Tes limites mais surtout celles de la réalité

j'ai presque fini le montage et les ajustements des personnages pour le décor voici quelques essais ...

et voila j'ai fini le positionnement des perso , quelques finitions et en avant la peinture






et voila a très bientôt pour la suite

bon ayant fini la préparation complète je passe donc la peinture ... je commence par les personnages ..

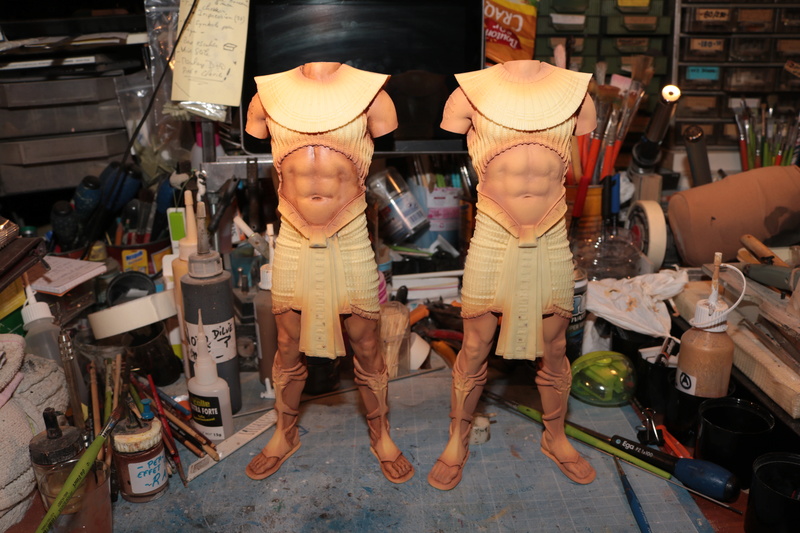

la peau pour commencer , un peu bronzé mais pas trop .







vous allez me dire attend tu fais un seth mais il a une tête d'anubis ???
mon client voulais faire comme la scène du film ou ils se font transporter ( 2horus et 1anubis) mais la pose du kit d'anubis ne prêtait pas à la pose par contre mon seth lui reprend cette pose j'ai donc mis une tête d'anubis et fait une peinture des vêtements au niveau couleur proche de celui du film.

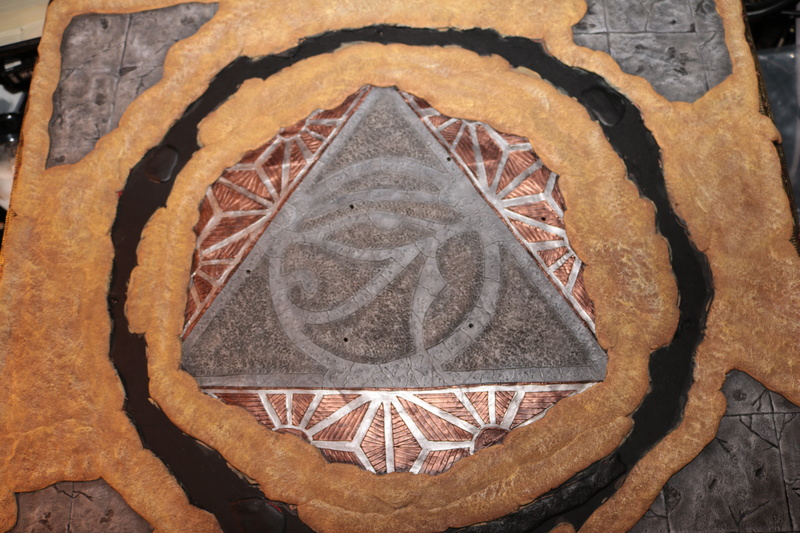

pour l'instant je laisse les personnages en morceau et j'attaque le décor .










bon ben il me reste à peindre les anneaux à monter les personnages et c'est fini OUFFF à très vite pour la suite

Bôôôôôô

merki bientôt la ligne d'arrivé avant de passer à la porte ... des étoiles

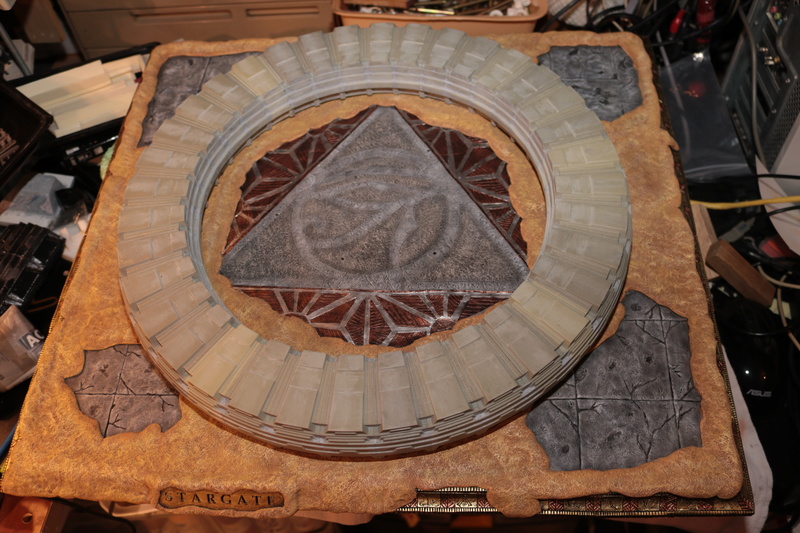

le premier anneau est fini et fixé sur le décor pour avoir une meilleur stabilité avec les 4 autres anneaux qui eux ne seront pas fixé mais juste posé il y a des encoches de fixations


a très vite pour la suite .....

l'anneau vu de dessous
