Grille d'aération
Bonjour les amis,
Dans le cadre de la construction du Faucon Millenium, j'ai commencé à faire la couchette en scratch. J'en suis à la grille d'aération et j'ai besoin de vos conseils avisé :

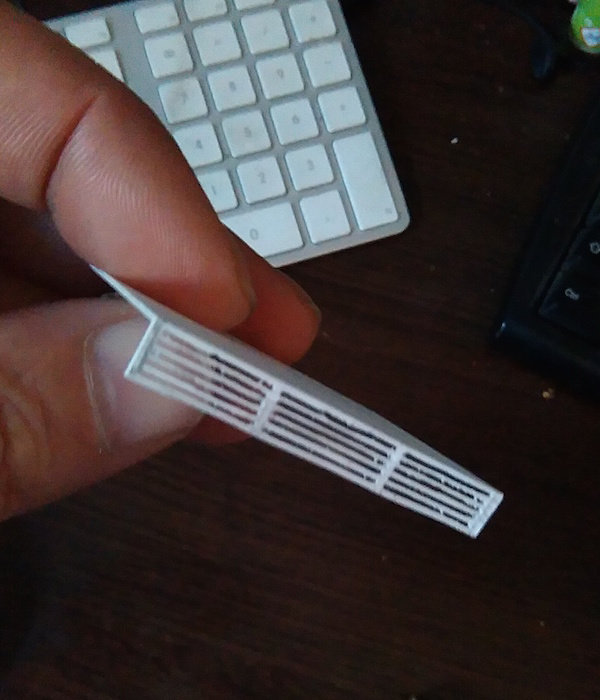

Voici la 1ère grille que j'ai faite en 0,5mm d'épaisseur, 6mm de largeur et 4,35cm de long. Elle n'est pas parfaite et présente quelques défauts.
![Grille d'aération Husm](https://www.zupimages.net/up/15/42/husm.jpg)
![Grille d'aération Fh64](https://www.zupimages.net/up/15/42/fh64.jpg)
Cependant, la question que je me pose, est ce que ça ne rajoute pas du vécu à la grille pour le coté usure ?
Sinon, avez vous une idée de comment faire pour que la grille soit parfaite ? (technique, astuce...)

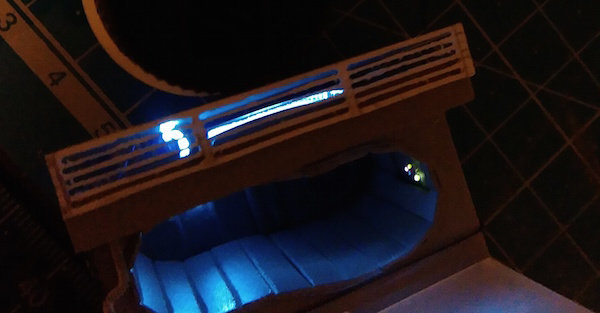

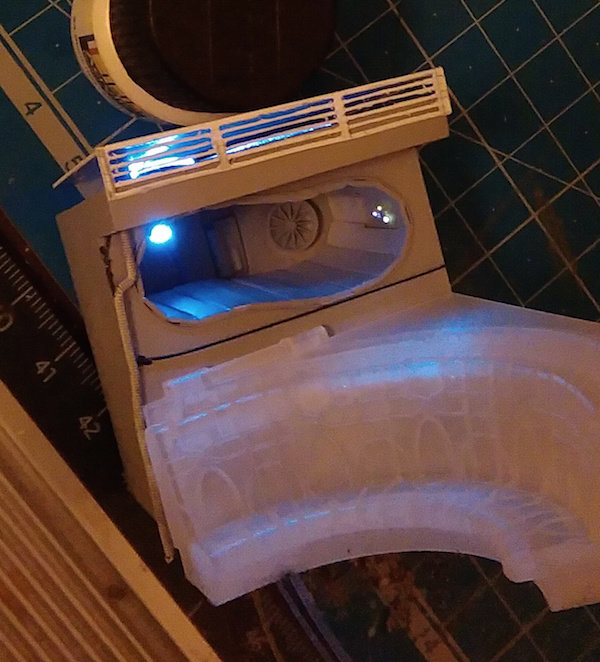

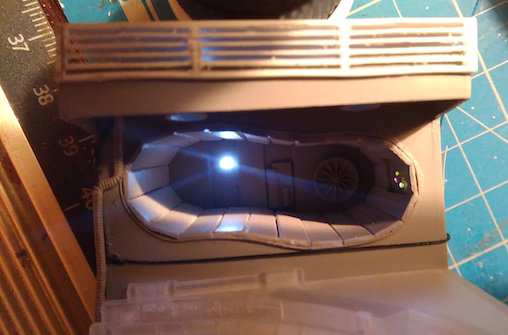

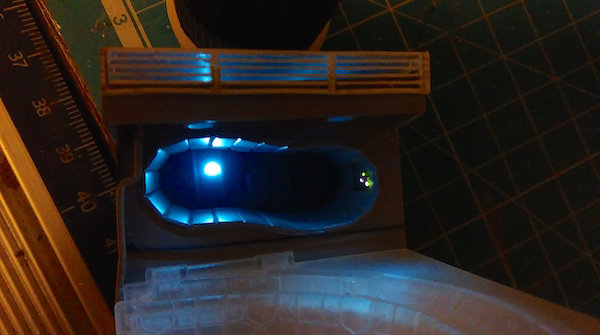

Voici l'idée du projet :
![Grille d'aération Ukwi](https://www.zupimages.net/up/15/42/ukwi.jpg)
![Grille d'aération Vebi](https://www.zupimages.net/up/15/42/vebi.jpg)
![Grille d'aération 8aw3](https://www.zupimages.net/up/15/42/8aw3.jpg)
![Grille d'aération Fdlo](https://www.zupimages.net/up/15/42/fdlo.jpg)
Une petite vidéo (un peu sombre désolé)
Merci par avance pour vos conseils![winky](/users/3015/56/11/84/smiles/winkin_g.gif)
Dans le cadre de la construction du Faucon Millenium, j'ai commencé à faire la couchette en scratch. J'en suis à la grille d'aération et j'ai besoin de vos conseils avisé :
Voici la 1ère grille que j'ai faite en 0,5mm d'épaisseur, 6mm de largeur et 4,35cm de long. Elle n'est pas parfaite et présente quelques défauts.
![Grille d'aération Husm](https://www.zupimages.net/up/15/42/husm.jpg)
![Grille d'aération Fh64](https://www.zupimages.net/up/15/42/fh64.jpg)
Cependant, la question que je me pose, est ce que ça ne rajoute pas du vécu à la grille pour le coté usure ?
Sinon, avez vous une idée de comment faire pour que la grille soit parfaite ? (technique, astuce...)
Voici l'idée du projet :
![Grille d'aération Ukwi](https://www.zupimages.net/up/15/42/ukwi.jpg)
![Grille d'aération Vebi](https://www.zupimages.net/up/15/42/vebi.jpg)
![Grille d'aération 8aw3](https://www.zupimages.net/up/15/42/8aw3.jpg)
![Grille d'aération Fdlo](https://www.zupimages.net/up/15/42/fdlo.jpg)
Une petite vidéo (un peu sombre désolé)
Merci par avance pour vos conseils
![winky](/users/3015/56/11/84/smiles/winkin_g.gif)
Invité- Invité
Re: Grille d'aération
écoute ca fait très longtemps que j'ai vu le film , je pense qu'il faudrait virer un peut les petites aspérité sur les barres ,mais a mon avis c'est surtout la peinture qui va faire la patine mais bon suis pas encore sur le sujet a voir ....
tatoo- Membre Actif
- Nombre de messages : 782
Age : 70
Localisation * : .
Date d'inscription : 27/01/2012
Re: Grille d'aération
C'est très joli, bravo. Mais attention ne monte pas tout tout de suite, pense aux moulages que veut faire Fetchou.
Re: Grille d'aération
Petersteven, je te rassure rien n'est collé hormis la couchette. De plus j'ai les plans au cas où.
Je me demande si la grille en Photo découpe, ne serait pas mieux ?
Je me demande si la grille en Photo découpe, ne serait pas mieux ?
Invité- Invité
Re: Grille d'aération
Vue les dimensions de la couchette, la grille me parait démesuré. Il faudrait en parallèle mettre les photos du modèle.
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Grille d'aération
Effectivement trop épais si on se base sur les photos. Là la photodécoupe serait mieux je pense!
Re: Grille d'aération
En effet pour ce genre de pièce la photodécoupe est bien mieux.
à vous
![merci](/users/3015/56/11/84/smiles/merci_gi.gif)
Invité- Invité
Re: Grille d'aération
Houla vraiment très très fin
NAINJAUNE- Membre Actif
- Nombre de messages : 1513
Age : 72
Localisation * : 33320 EYSINES
Emploi : retraité
Date d'inscription : 02/08/2012
Re: Grille d'aération
Trop petit à réaliser manuellement en styrène sauf en ponçant le dos d'une carte plastique rainurée Evergreen.
( ce qui implique un petit montage préalable avec les montants verticaux )
Sinon pour la photodécoupe ou impression 3D faire un gabarit exact ( que je peux refaire au propre en vectoriel )
Ou encore à partir du dessin vectoriel faire réaliser un tampon qui servira de prototype pour un tirage en résine PU.
Peux tu nous dire si y il a d'autres grilles d'aérations de ce type visibles dans d'autres parties du Faucon ?
( Elles semblent se prolonger sur la plafond du lounge aéra et on peut les utiliser pour meubler les sections à créer )
![Grille d'aération Mf0110](https://i.servimg.com/u/f21/12/53/12/45/mf0110.jpg)
( ce qui implique un petit montage préalable avec les montants verticaux )
Sinon pour la photodécoupe ou impression 3D faire un gabarit exact ( que je peux refaire au propre en vectoriel )
Ou encore à partir du dessin vectoriel faire réaliser un tampon qui servira de prototype pour un tirage en résine PU.
Peux tu nous dire si y il a d'autres grilles d'aérations de ce type visibles dans d'autres parties du Faucon ?
( Elles semblent se prolonger sur la plafond du lounge aéra et on peut les utiliser pour meubler les sections à créer )
![Grille d'aération Mf0110](https://i.servimg.com/u/f21/12/53/12/45/mf0110.jpg)
DV- Membre Actif
- Nombre de messages : 1800
Age : 56
Localisation * : Tatooine
Date d'inscription : 08/01/2011
Re: Grille d'aération
Merci DV,
Pour le moment je ne connais pas d'autres endroits où il y a ces grilles. Mais il faut faire des recherches approfondis au cas où.
Pour le moment je ne connais pas d'autres endroits où il y a ces grilles. Mais il faut faire des recherches approfondis au cas où.
Invité- Invité
Re: Grille d'aération
Bon je continu sur ce post (mais si ça gène merci de me le signaler).
Comme vous le savez ou pas le cockpit que nous avons reçu corrigé n'est toujours pas le bon. Il n'y aura pas d'autre pièces refaites par DeAgostini / Altaya.
Donc j'ai décidé de refaire la partie supérieur de celui-ci et l'avant.
Voici la méthode que j'ai utilisé :
Après avoir imprimé le dessin sur du papier cartonné je m'en suis servi de patron pour le reproduire sur du plasticard de 0,75mm.
Ensuite c'est la phase découpe avec la plus grande prudence.
Pour la mis en forme du plasticard je l'ai plongé dans de l'eau bouillante quelques minutes. Je me suis aidé du cockpit d'origine pour la forme.
Maintenant il me faut encore recouper la partie qui fait jonction avec le tube du couloir et mettre du profilé carré en 0,5X0,5mm au tour des fenêtres.
Est-ce la bonne méthode ?
![Grille d'aération 12141716_834499680000337_181959654417829289_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xpl1/v/t1.0-9/12141716_834499680000337_181959654417829289_n.jpg?oh=22c5e01ae983862885ef4b254a627a26&oe=568D4783)
![Grille d'aération 12109262_834499886666983_5947506097690185113_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xta1/v/t1.0-9/12109262_834499886666983_5947506097690185113_n.jpg?oh=e98a077db14f5a68fa2de1bf695e9fc9&oe=5688EF3C)
![Grille d'aération 12109201_834500003333638_8249589638783476551_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xtp1/v/t1.0-9/12109201_834500003333638_8249589638783476551_n.jpg?oh=15c48a8ab5dcdfe34997dc2d83d9d372&oe=56CD58BE)
![Grille d'aération 12115940_834500103333628_5365089486676624242_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12115940_834500103333628_5365089486676624242_n.jpg?oh=1a44086c62d33f44edba1e46e2397663&oe=56C068E4)
![Grille d'aération 12106994_834500170000288_4219170985135788672_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12106994_834500170000288_4219170985135788672_n.jpg?oh=d1da08b7e40f0fea224931dac5905e27&oe=56C744DB)
![Grille d'aération 12144927_834500223333616_479798535892932970_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12144927_834500223333616_479798535892932970_n.jpg?oh=71229bb23f36e12087733f599bf34ef9&oe=56B9EEBB)
![Grille d'aération 12144929_834500443333594_412391082930853007_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12144929_834500443333594_412391082930853007_n.jpg?oh=ae56ef8139045de0dfcdf495f29a6629&oe=568C1D84)
Comme vous le savez ou pas le cockpit que nous avons reçu corrigé n'est toujours pas le bon. Il n'y aura pas d'autre pièces refaites par DeAgostini / Altaya.
Donc j'ai décidé de refaire la partie supérieur de celui-ci et l'avant.
Voici la méthode que j'ai utilisé :
Après avoir imprimé le dessin sur du papier cartonné je m'en suis servi de patron pour le reproduire sur du plasticard de 0,75mm.
Ensuite c'est la phase découpe avec la plus grande prudence.
Pour la mis en forme du plasticard je l'ai plongé dans de l'eau bouillante quelques minutes. Je me suis aidé du cockpit d'origine pour la forme.
Maintenant il me faut encore recouper la partie qui fait jonction avec le tube du couloir et mettre du profilé carré en 0,5X0,5mm au tour des fenêtres.
Est-ce la bonne méthode ?
![Grille d'aération 12141716_834499680000337_181959654417829289_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xpl1/v/t1.0-9/12141716_834499680000337_181959654417829289_n.jpg?oh=22c5e01ae983862885ef4b254a627a26&oe=568D4783)
![Grille d'aération 12109262_834499886666983_5947506097690185113_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xta1/v/t1.0-9/12109262_834499886666983_5947506097690185113_n.jpg?oh=e98a077db14f5a68fa2de1bf695e9fc9&oe=5688EF3C)
![Grille d'aération 12109201_834500003333638_8249589638783476551_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xtp1/v/t1.0-9/12109201_834500003333638_8249589638783476551_n.jpg?oh=15c48a8ab5dcdfe34997dc2d83d9d372&oe=56CD58BE)
![Grille d'aération 12115940_834500103333628_5365089486676624242_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12115940_834500103333628_5365089486676624242_n.jpg?oh=1a44086c62d33f44edba1e46e2397663&oe=56C068E4)
![Grille d'aération 12106994_834500170000288_4219170985135788672_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12106994_834500170000288_4219170985135788672_n.jpg?oh=d1da08b7e40f0fea224931dac5905e27&oe=56C744DB)
![Grille d'aération 12144927_834500223333616_479798535892932970_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12144927_834500223333616_479798535892932970_n.jpg?oh=71229bb23f36e12087733f599bf34ef9&oe=56B9EEBB)
![Grille d'aération 12144929_834500443333594_412391082930853007_n](https://scontent-cdg2-1.xx.fbcdn.net/hphotos-xap1/v/t1.0-9/12144929_834500443333594_412391082930853007_n.jpg?oh=ae56ef8139045de0dfcdf495f29a6629&oe=568C1D84)
Invité- Invité
Re: Grille d'aération
Impeccable, par contre pour simplifier, fais comme moi, j'utilise des étiquettes A4 elles passent très bien à l'imprimante, elle se collent sur ce que l'on veut découper, cela t'évitera de retracer ton découpage.
Dernière édition par NAINJAUNE le Mer 21 Oct 2015 - 17:21, édité 1 fois
