R2-D2

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Dim 25 Mar 2007 - 13:41

En fait la base du dôme est trop large. Ils ont représenté une sur-épaisseur qui n'existe pas. Donc il faut fixer le dôme sur le bourrelet, même provisoirement, de façon à poncer l'ensemble.Il faut que la courbure du dôme finisse au même niveau que le cylindre du corps.
Si tu n'a pas de photo de référence je peux t'en mettre une ici.

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Dim 25 Mar 2007 - 16:43

OK, j'ai vu sur la photo que j'ai....
Décidément, j'en découvre tous les jours sur ce kit..... smily22
Là, il va y avoir gros de boulot....

C'est comme les grilles sous les bras (les aisselles de R2D2, en quelques sortes).... Elles sont inexistantes sur le kit:

R2-D2 - Page 2 Ed410915

Sinon, toutes mes grilles sont percées, alors je me suis attaqué au lecteur de carte:

Tout d'abbord, j'ai limé sur 1 bon cm:
R2-D2 - Page 2 B13dc61d

Puis, j'ai collé une bande de carte plastique d'1mm d'épaisseur:
R2-D2 - Page 2 63b3d2d6

Après un bon ponçage en suivant le galbe de la pièce:
R2-D2 - Page 2 27574ee3



Sinon, sur les grilles ventrales, j'ai supprimé les aillettes et j'ai recollé 2 bandes de CP derrière la pièces pour être conforme au vrai R2. De plus ces bandes me serviront de support pour les nouvelles aillettes:

R2-D2 - Page 2 9c90fc1d

R2-D2 - Page 2 C7af92df
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Dim 25 Mar 2007 - 16:59

Un point pour toi! J'avais pas fait gaffe au grilles sous les bras!smily21
J'en suis au même point que toi pour la grille ventrale mais mois je serai peut-être obligé de boucher le fond à cause de l'éclairage.
J'ai attaqué le ponçage du dôme pour l'aligner avec le corps. La nuit va être bien occupée!

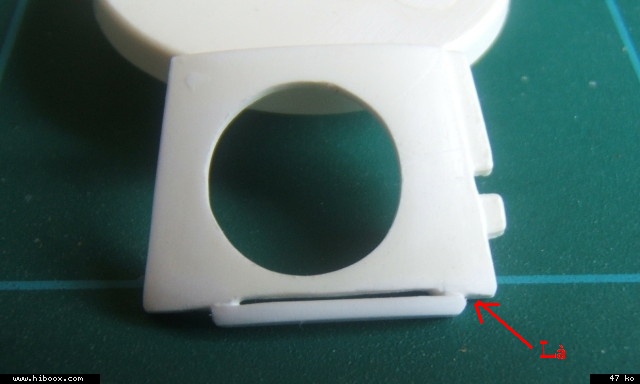

Par contre tu t'est gourré sur la partie que tu a rajouté sur l'entourage de "l'oeil". Ta pièce devrait aller jusqu'au bout du côté où tu a les deux excroissances.
R2-D2 - Page 2 Oeil_b10

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Lun 26 Mar 2007 - 5:36

JUPILLIAT a écrit:Exact .... bien vu smily21 bon on va ajouter un bout de CP, mastiquer et poncer.

JUPILLIAT a écrit:Sinon, marc, que vas-tu éclairer exactement ?
Moi, je pense juste faire le témion d'état du processeur (lumière rouge sous le lecteur de carte. :(:sw12:

Pour l'éclairage c'est toutes les lampes qui vont être allumées avec clignotement intégré. Merci Lemandarin electronicien en chef du vaisseau

Thierry fait trés attention en ponçant le dôme! Pour le mettre au niveau du corps tu arrive à une épaisseur tellement fine que le plastique devient transparent!


Dernière édition par le Mar 27 Mar 2007 - 12:33, édité 1 fois

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Lun 26 Mar 2007 - 7:47

Fetchou a écrit:Thierry fait trés attention en ponçant le dôme! Pour le mettre au niveau du corps tu arrive à une épaisseur tellement fine que le plastique devient transparent!

Hum winky , je ne sais pas si je vais me lancer sur cette modif....
J'vais voir selon ma motivation.... sinon tant pis, y'aura une anomalie....

De mon côté, j'ai travaillé sur le pied central qui n'est pas du tout conforme lui non plus:

1-Repérage et découpe de la pièce:
R2-D2 - Page 2 Bd94a66d

2-Pose du fond de la goulotte:
R2-D2 - Page 2 13768e49

3-Pose des côtés de la goulotte:
R2-D2 - Page 2 407c782a

4-Les 2 côtés sont traités de la même façon, puis le fond de la goulotte est découpé de façon à fixer la jambe et qu'elle soit mobile. 2 pièces sont rapportées sur les côtés du pied:
R2-D2 - Page 2 133351a

R2-D2 - Page 2 69cf737c
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Lun 26 Mar 2007 - 10:36

Fetchou a écrit:Thierry fait trés attention en ponçant le dôme! Pour le mettre au niveau du corps tu arrive à une épaisseur tellement fine que le plastique devient transparent!

Oula ça va être embêtant ça, la lumière va passer au traver!
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Mar 27 Mar 2007 - 11:18

Je vais vois si je peux y coller une bande de métal à l'intérieur mais c'est surtout pour le rigidifier.
Tout va dépendre en fait de la façon d'installer les leds. Peut-on les mettre dans des tubes (en plastique ou en métal) de façon à diriger la lumière?. Si oui ça rêgle le problême.
Sinon j'ai commençé le travail sur le dôme et le haut du corps pour l'élimination du surplus donc je peux plus reculer!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Mar 27 Mar 2007 - 18:05

Marc, s'il s'agit de leds, ça ne chauffe pas du tout, donc tu peux les glisser dans un tube plastique et tu peint l'intérieur de ton tube en alu.
C'est comme ca que je vais faire pour le témoin rouge.
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Mar 27 Mar 2007 - 18:10

Nickel chrome alors!. Pas de problême de lumière qui part là où on veut pas!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Jeu 29 Mar 2007 - 20:36

Eh ben... Y'en a du micro poncage !! smily1
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Ven 30 Mar 2007 - 3:21

Bon! Confirmation Thierry: la modification du raccord du dôme est une grosse prise de tête! Donc: à éviter!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Ven 30 Mar 2007 - 8:21

Aïe.....

Alors moi, j'ai procédé de la manière suivante:

D'abord, j'ai entaillé joyeusement le cercle qui sert à la base du dome.... tant pis R2 ne pourra plus tourner la tête:

R2-D2 - Page 2 7ffd4ec7

:(:ange Mais pourquoi sacager une pièce de SF, me direz-vous ?.....




....et bien pour pouvoir passer les pièces qui vont à l'intérieur du dome, tout en collant définitivement le dome à sa base:

R2-D2 - Page 2 1e9cbd4c


Mais, le dôme étant plus grand que la pièce qui le reçoit (merci MPC), je colle une bande de strip evergreen (sur 2 tours):

R2-D2 - Page 2 895f0494


Il reste plus qu'à fixer le dôme sur sa base (en n'étant surtout pas avare de colle liquide tamiya):

R2-D2 - Page 2 79da2ec6


Voilà l'ensemble est solidaire... et maintenant les vrais ennuis vont commencer.... Ponçage cet après midi pour rectifier tout ça....

Je te tiens au courant marc. :(:sw12:
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Ven 30 Mar 2007 - 9:59

Et oui Thierry! Je me suis aussi rendu compte de cette différence de diamétre cette nuit en bossant sur le dôme!
N'ayant pas dormi, j'attendrai d'être un peu plus reposé pour réfléchir à ma modification du problême.
Je me demandais par contre si j'allai pas coller la pièce bleu pour le poncage car elle vient normalement en affleurement.
En attendant j'ai commencé une des "aérations" des aisselles de notre petit ami!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Ven 30 Mar 2007 - 17:05

Bon, j'éspère que tu t'es bien reposé....

Moi, j'ai poncé, poncé, poncé..... et non PIONCE.....
Et ça donne ça:

R2-D2 - Page 2 A305e75d

Bon, il subsiste une petite bosse, mais le résultat n'est pas trop mal.

Ensuite, j'ai badigeonné de mastic.... on verra la suite demain:

R2-D2 - Page 2 E887287c


Pour les grilles sous les bras, c'est découpé:

R2-D2 - Page 2 3da3f44d



Sinon, marc, as-tu repéré la petite bague qui se trouve entre le bras et le corps ?
J'ai fait une sorte de tube en evergreen et ça donne ça:

R2-D2 - Page 2 11f5a70
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Ven 30 Mar 2007 - 17:39

Oui je l'ai vue et elle est chromée d'ailleurs! ou tout au moins trés brillante!
Avant de coller le bras fait attention à la gravure qui y figure.
il faut regraver la séparation sur la partie arrondie supérieure. La gravure prolonge l'épaulement que tu vois sur la partie médiane.

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Ven 30 Mar 2007 - 18:42

Oui, elle est assez clinquante, je pense la faire en bare matel chrome.
Pour la gravure des bras, en fait il faut mastiquer celle faite par la jointure des 2 pièces et en refaire une autre légèrement devant.... j'avais repéré.

Avec quoi fais-tu les grilles de dessous de bras ?
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Ven 30 Mar 2007 - 19:12

j'ai procédé différemment de toi: j'ai gravé la bordure de la grille en laissant le cadre extérieur, je perce l'intérieur et je n'aurai plus qu'à faire les barres verticales.

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Sam 31 Mar 2007 - 13:12

Comme à chaque WIP, je vous donne un petit truc.
Ici c'est comment réaliser simplement la gravure sur vos modèles.
Les modèles n'étant pas tout le temps plats on est parfois embêtés pour graver des plaques sur certaines parties courbes.
Je vous montre donc comment faire avec ici la gravure des aérations que l'on doit rajouter sur R2 sous chacun de ses bras.

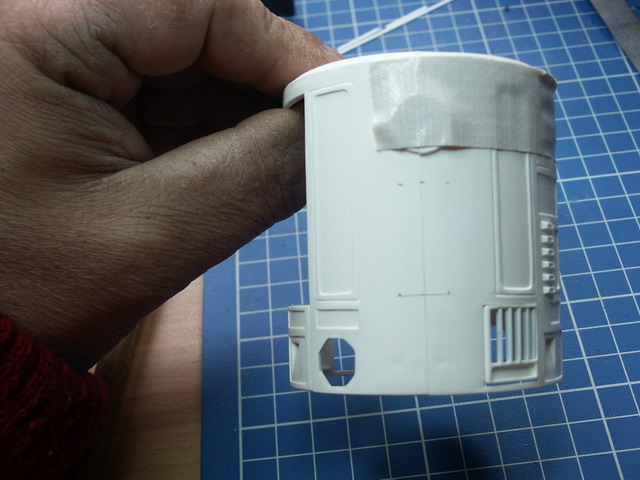

On commence par tracer le contour de la gravure.
R2-D2 - Page 2 610
Aprés on utilise un scotch plastique assez épais pour délimiter la pièce.
R2-D2 - Page 2 810

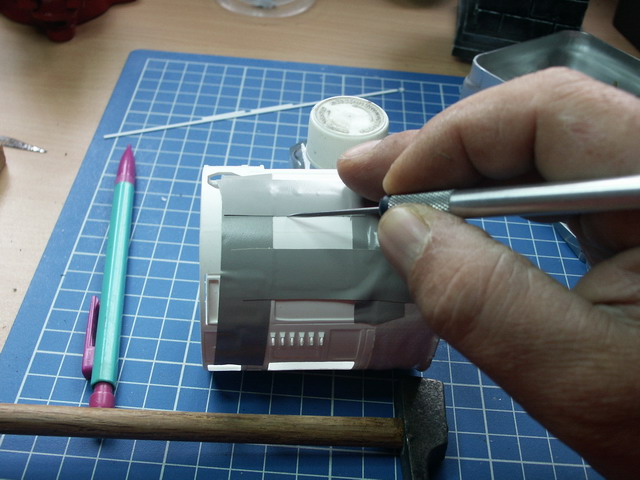

Ce scotch étant épais il va vous servir de guide pour la gravure
R2-D2 - Page 2 911
La pièce que je représente ayant une bordure vous remasquez par dessus pour délimiter la bordure intérieure.
R2-D2 - Page 2 1011
Aprés avoir gravé l'intérieur vous pouvez démasquer et admirer votre nouvelle gravure.
R2-D2 - Page 2 1112

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Sam 31 Mar 2007 - 15:39

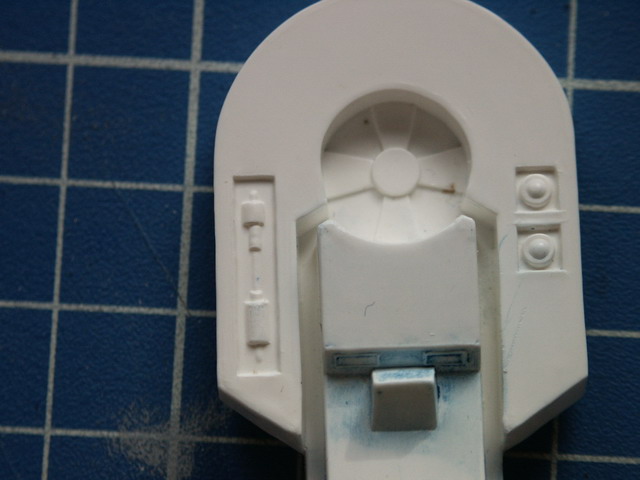

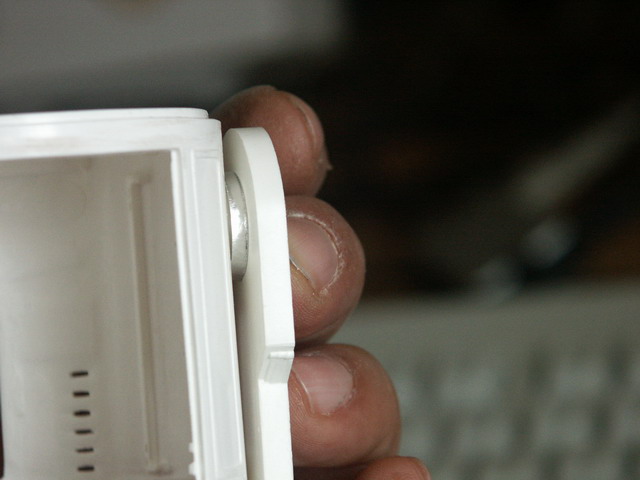

J'ai réalisé les jonctions bras-corps mais j'ai pris la version luxe: j'ai utilisé de l'alu fin au lieu du plasticarte, je gagnerai du temps sur le plaquage au bare-métal!
R2-D2 - Page 2 Pict0010
R2-D2 - Page 2 Pict0011

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Lun 2 Avr 2007 - 1:55

Ca commence à prendre fameusement forme dit donc! smily9
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Invité Mar 3 Avr 2007 - 21:42

Bon, je me suis remis à l'oeuvre sur notre petit ami....

Masticage des jambes

R2-D2 - Page 2 69afa3d8


Après ponçage, tracé des nouvelles gravures (avec la méthode du scotch, merci marc):

R2-D2 - Page 2 E1b5657d

R2-D2 - Page 2 Bcac001


Ensuite, je me suis attaqué aux réservoirs se situant à l'intérieur des pieds.
Encore du masticage en perspective avec rebouchage des trous (car je vais remplacer les cables moulés en gaine tressées souples ou tuyau boa):

R2-D2 - Page 2 D53609c5


Bon, sinon, Marc... j'ai encore un doute: Cette pièce est moulée avec 2 barres parallèles, alors que toutes les photos que j'ai n'en représente qu'une seule .... scratch Ton avis ?

R2-D2 - Page 2 1064d567
avatar
Invité
Invité


Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Mer 4 Avr 2007 - 9:53

Pour cette pièce il existe en fait deux versions. Regarde la photo en gros plan que je t'ai envoyé tu verra qu'il a les deux pièces.
Par contre faut les désolidariser, les barres de jonction des deux pièces n'existe pas.
Je me suis aussi attaqué aux jambes. Mais j'ai modifié un petit truc avant de refermer les deux moitiés! Je termine ma modif et je fait des photos!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Mer 4 Avr 2007 - 18:04

JUPILLIAT a écrit:OK, j'ai vu.
Sur la photo que tu m'as envoyé, avec le pied central rentré, il y a les 2 barres..... Encore un mystère. scratch
Faut pas chercher des fois. Mais bon, c'est la preuve qu'avec une ou deux barres c'est juste.
D'ailleurs a-tu remarqué le bricolage sur ta photo avec la plaque rivetée en travers pour unifier les pieds et le corps? Si on veux tout représenter, on aura jamais fini!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Mer 4 Avr 2007 - 18:28

tiens regarde à quoi je m'amuse.
d'origine:
R2-D2 - Page 2 Pict0010
Après modification (je dois juste nettoyer l'extrémité! )
R2-D2 - Page 2 Pict0011

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Fetchou Ven 6 Avr 2007 - 8:56

Dis moi Thierry, a-tu pensé à cloisonner aussi les deux pieds latéraux au niveau de la charnière? Oui j'espère car sinon ça va pas faire joli! C'est ce à quoi je me suis amusé hier soir!

_________________
R2-D2 - Page 2 Cine-m10
Fetchou
Fetchou
Admin forum
Admin forum

Nombre de messages : 5245
Age : 58
Localisation * : AUTERIVE:-31-
Emploi : travailleur indépendant
Date d'inscription : 30/10/2006

http://cinemodeles-creations.com

Revenir en haut Aller en bas

R2-D2 - Page 2 Empty Re: R2-D2

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
